Монтаж вентилируемого фасада (НВФ) — это комплекс технологических работ по установке фасадной подконструкции, утеплителя и облицовочных материалов с формированием вентиляционного зазора между стеной здания и фасадом.
От правильности монтажа вентфасада напрямую зависят: прочность и долговечность конструкции, устойчивость к ветровым и сейсмическим нагрузкам, энергоэффективность здания, отсутствие конденсата и разрушения стен.
Навесной вентилируемый фасад (НВФ) позволяет реализовывать современные архитектурные решения и снижать затраты на отопление и кондиционирование здания до 20% за счёт эффективной теплоизоляции и естественной вентиляции конструкции.
Фасадная подсистема НВФ состоит из алюминиевых или оцинкованных кронштейнов, вертикальных направляющих профилей, крепежных элементов, терморазрывов, теплоизоляции и облицовки. Все элементы должны подбираться с учётом типа несущей стены (бетон, кирпич, газобетон), высоты здания, ветрового района и требований по сейсмостойкости.
В Казахстане монтаж вентилируемых фасадов особенно актуален для многоэтажных и коммерческих зданий, так как конструкции должны соответствовать повышенным требованиям по прочности и надёжности в сейсмоопасных регионах, включая Алматы и южные области страны.
На этой странице подробно рассмотрены технология монтажа НВФ, основные этапы установки фасадной подконструкции, схемы крепления элементов и практические рекомендации по устройству вентилируемого фасада для различных типов оснований.
Механизм работы вентилируемого фасада (НВФ) основан на эффекте естественной вентиляции. После монтажа фасадной системы между несущей стеной с утеплителем и облицовочными панелями формируется вертикальный вентиляционный зазор шириной 40–60 мм.
Разница температур и давлений создаёт постоянную тягу: холодный воздух поступает снизу, нагревается от поверхности стены и утеплителя и поднимается вверх, выходя через верхнюю часть фасада.
Вместе с воздушным потоком из конструкции удаляется влага — как поступающая снаружи во время осадков, так и внутренняя (водяной пар из помещений). Благодаря этому утеплитель остаётся сухим и сохраняет свои теплоизоляционные свойства, а стены защищены от образования конденсата, грибка и плесени.

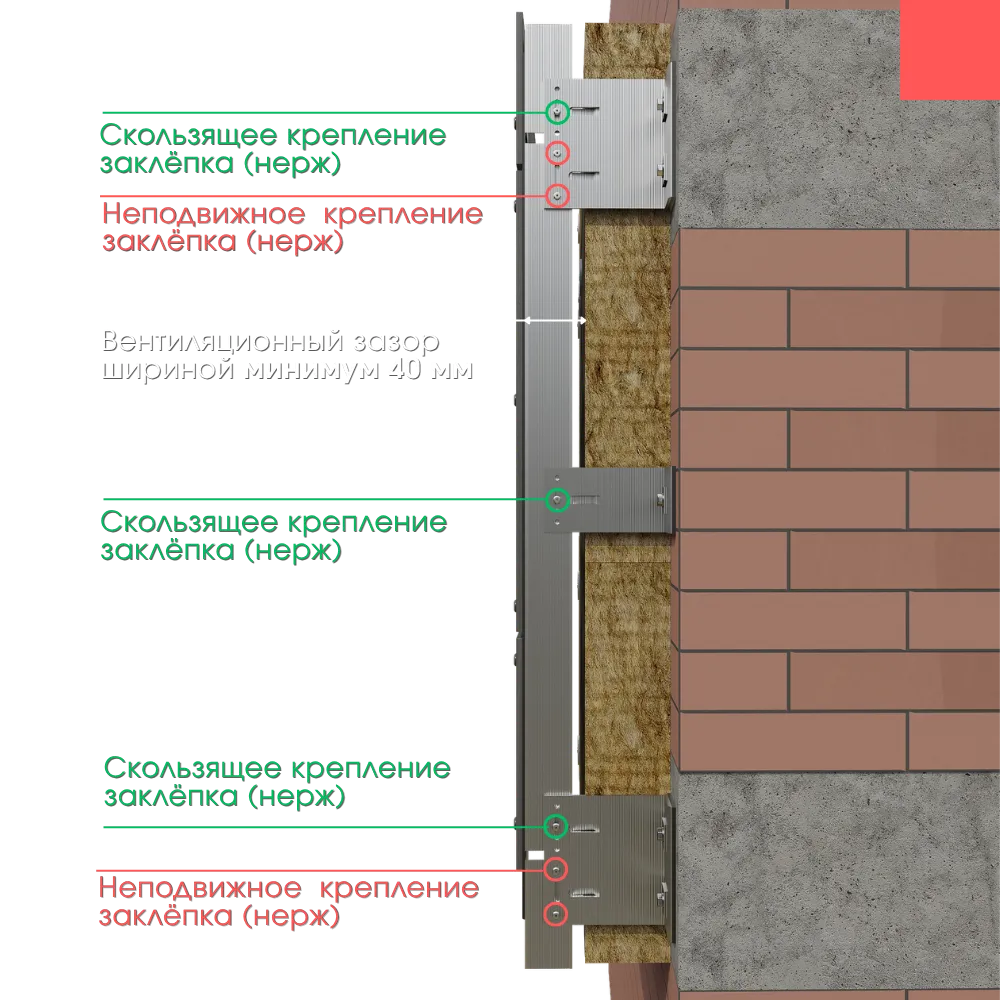

На схеме показан принцип работы вентиляционного зазора в системе навесного фасада.
Этапы монтажа вентилируемого фасада (НВФ)
Монтаж навесного вентилируемого фасада выполняется по строгой технологической последовательности, обеспечивающей прочность подконструкции, точную геометрию фасада и долговечность системы.
ЭТАП 1

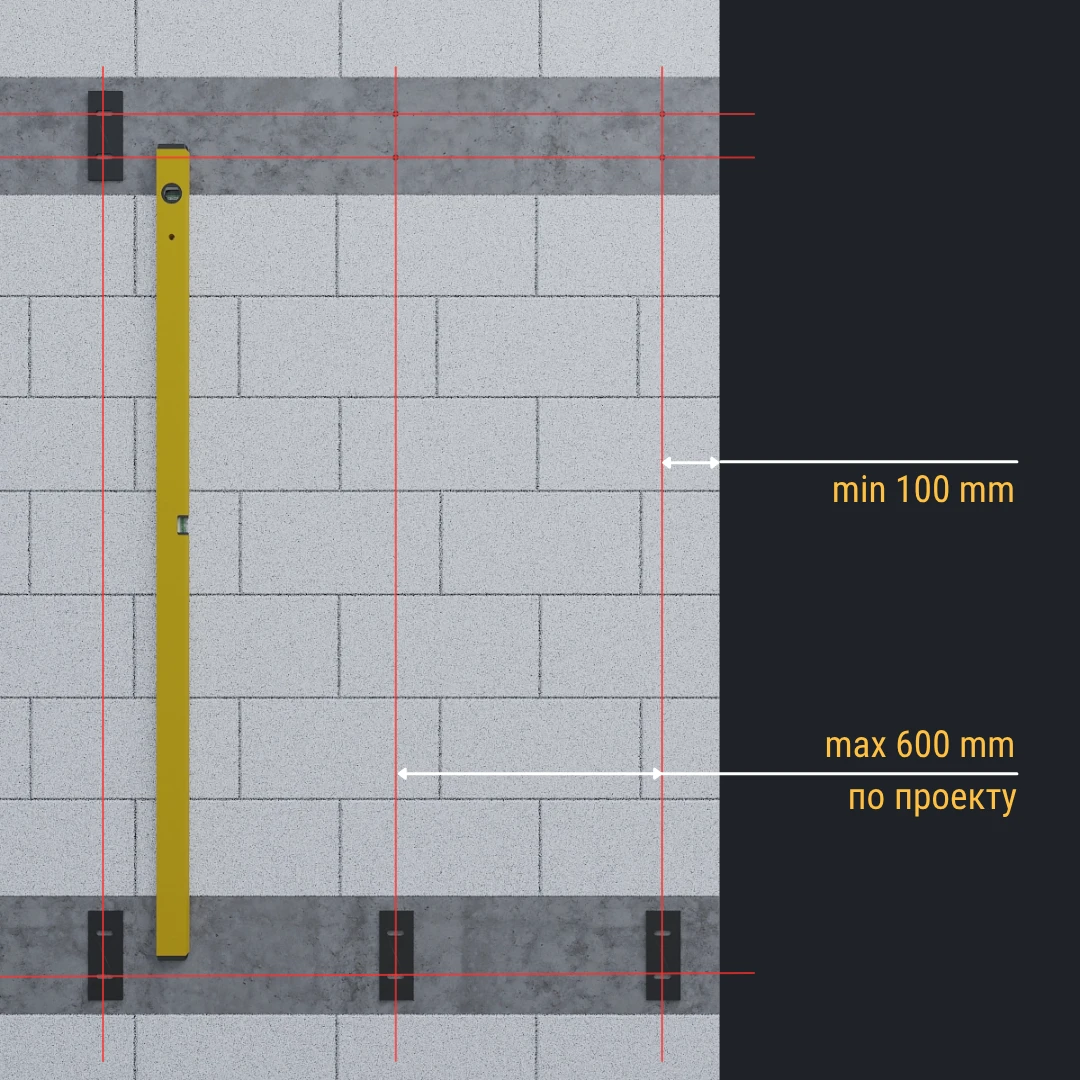

Геодезическая разбивка фасада и перенос проектных отметок на фасад здания

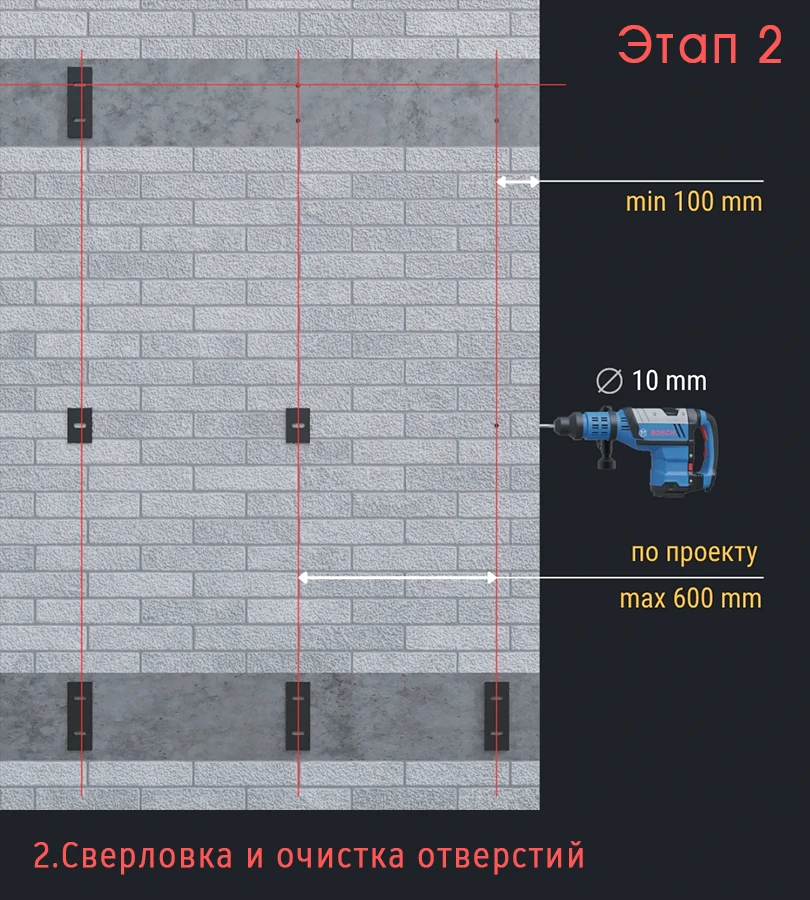

ЭТАП 2

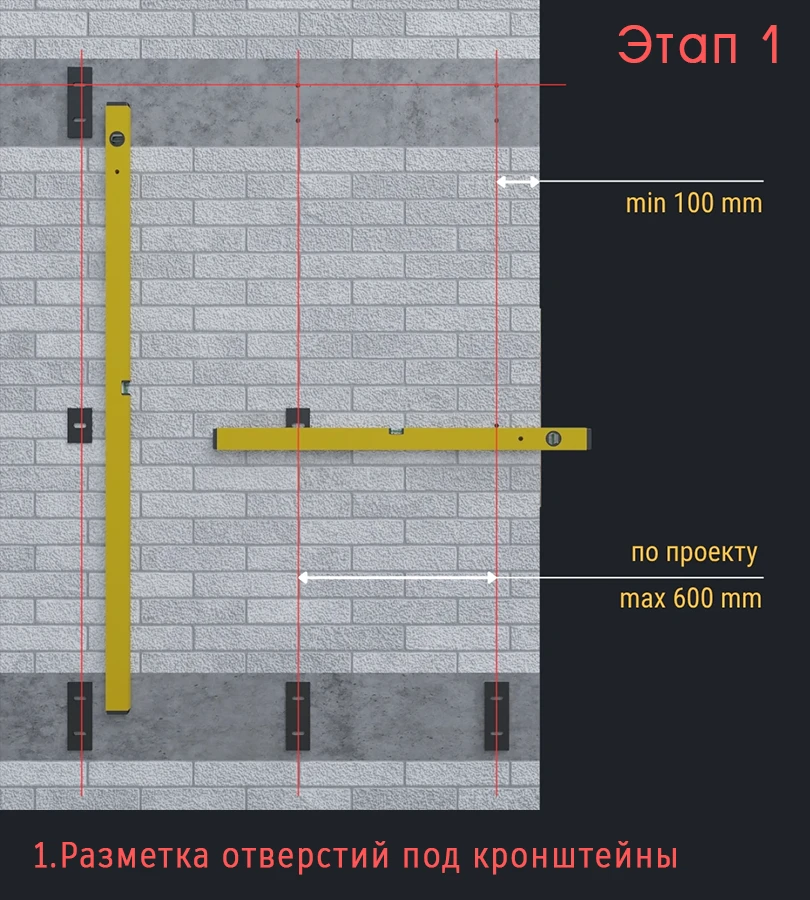

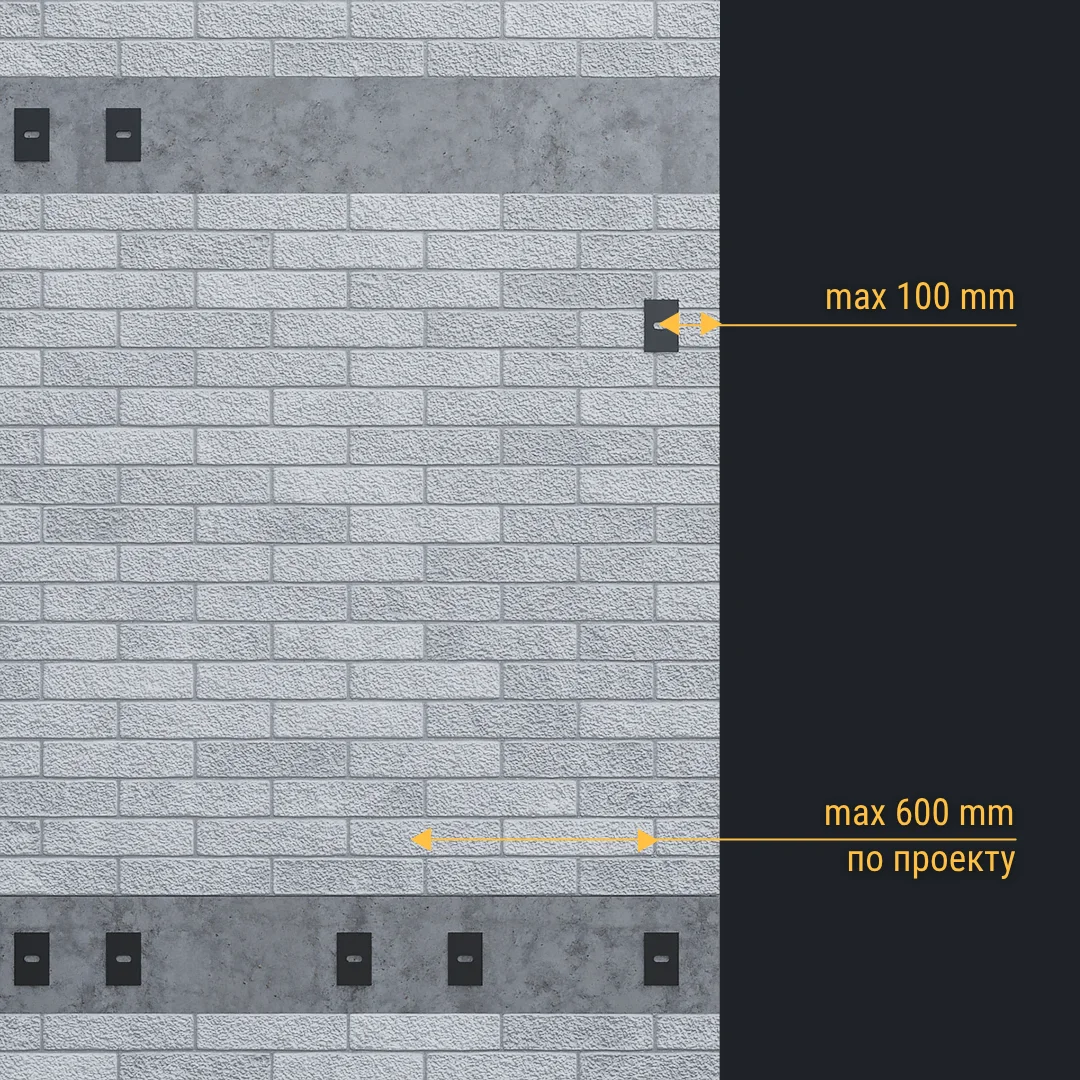

Разметка точек анкерного крепления под несущие и опорные фасадные кронштейны
ЭТАП 3

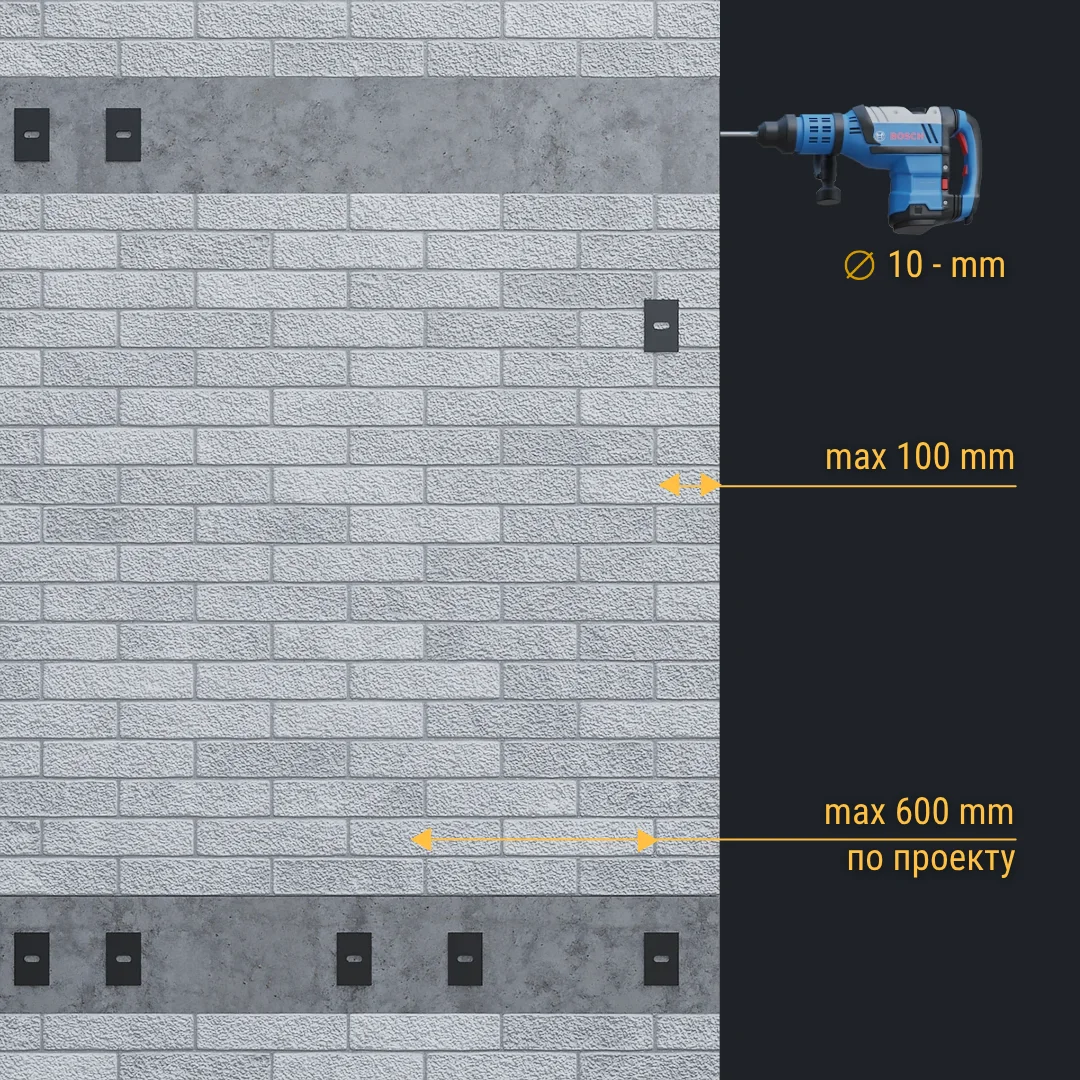

Сверление и очистка отверстий под установку анкерных элементов
ЭТАП 4

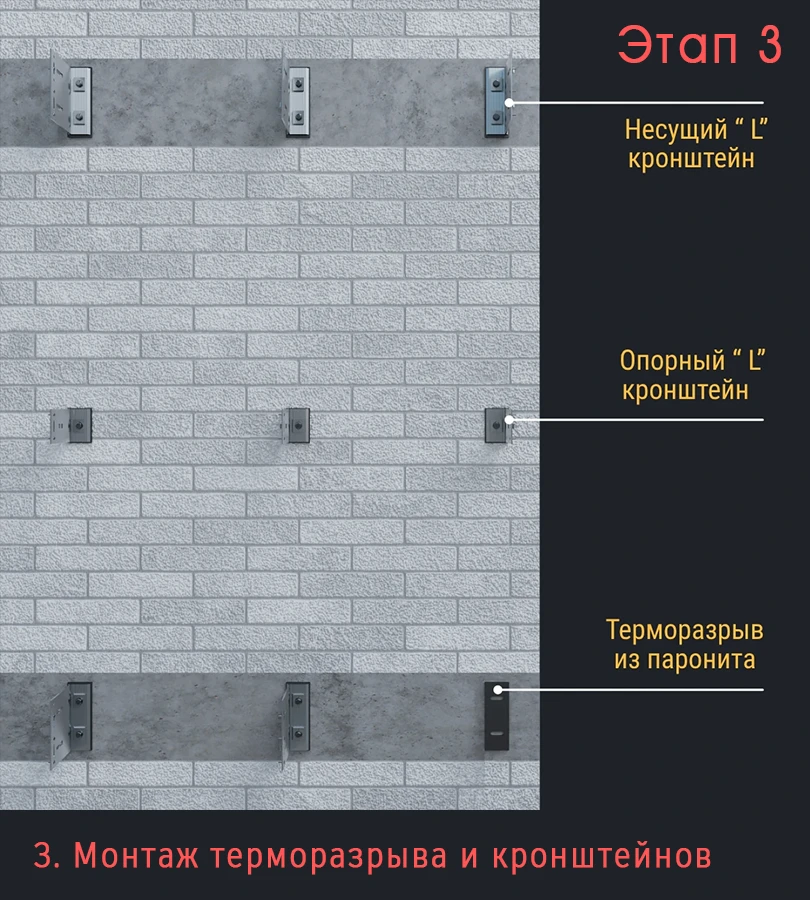

Монтаж фасадных кронштейнов с установкой терморазрывных прокладок (паронит)

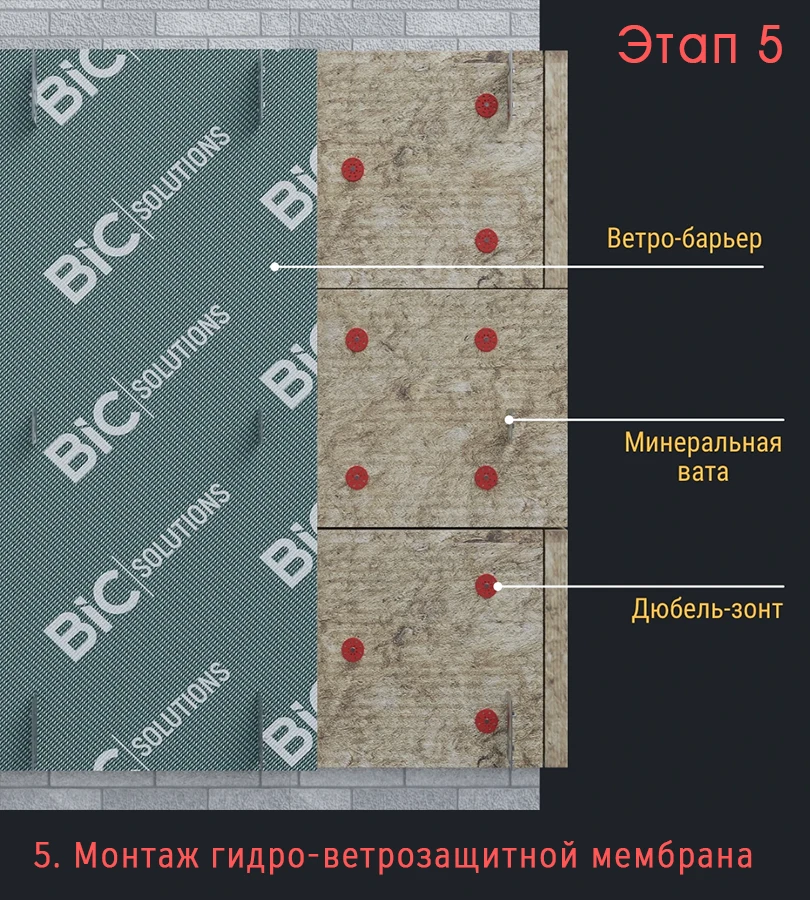

ЭТАП 5
Монтаж теплоизоляции и ветрозащитной (гидроизоляционной) мембраны
ЭТАП 6

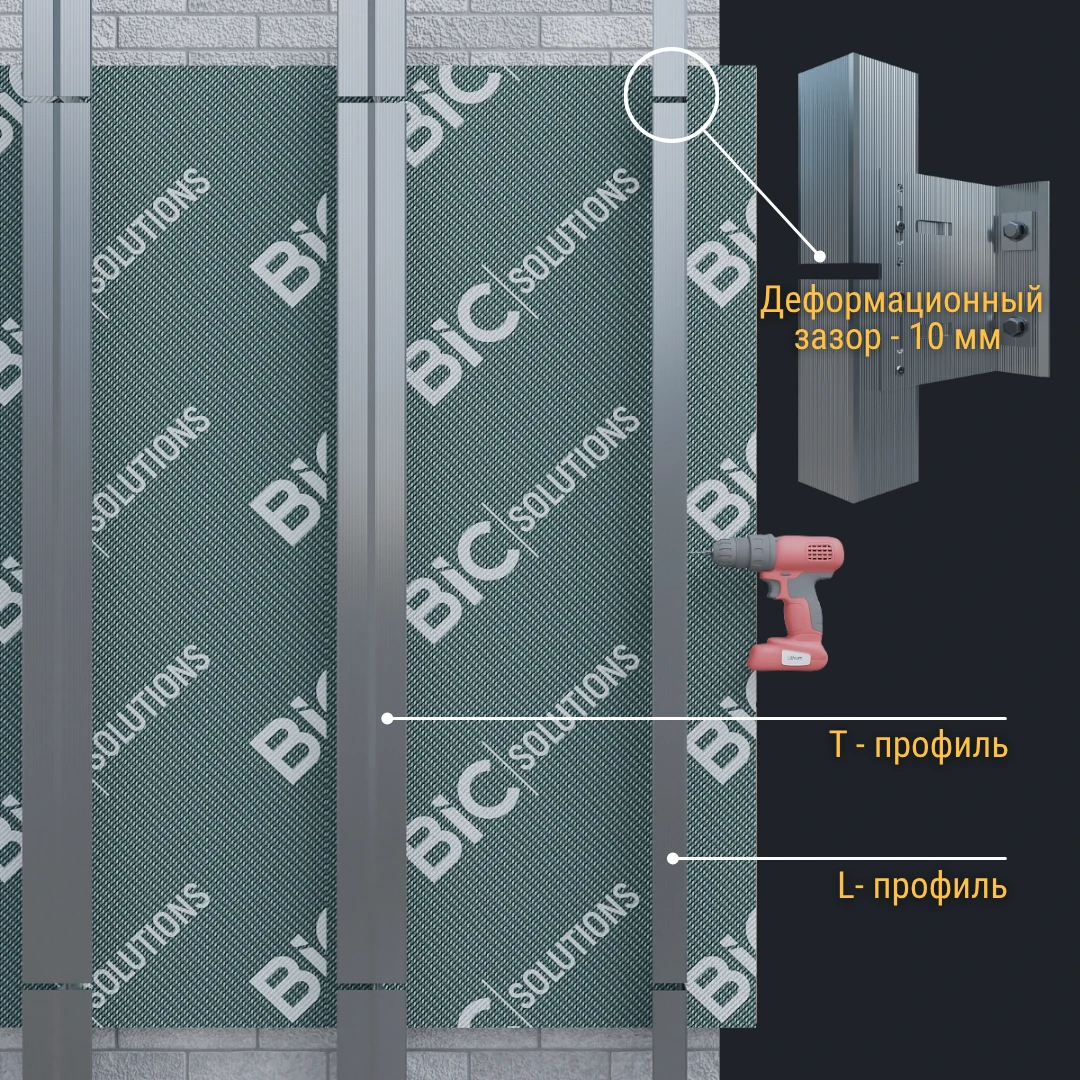

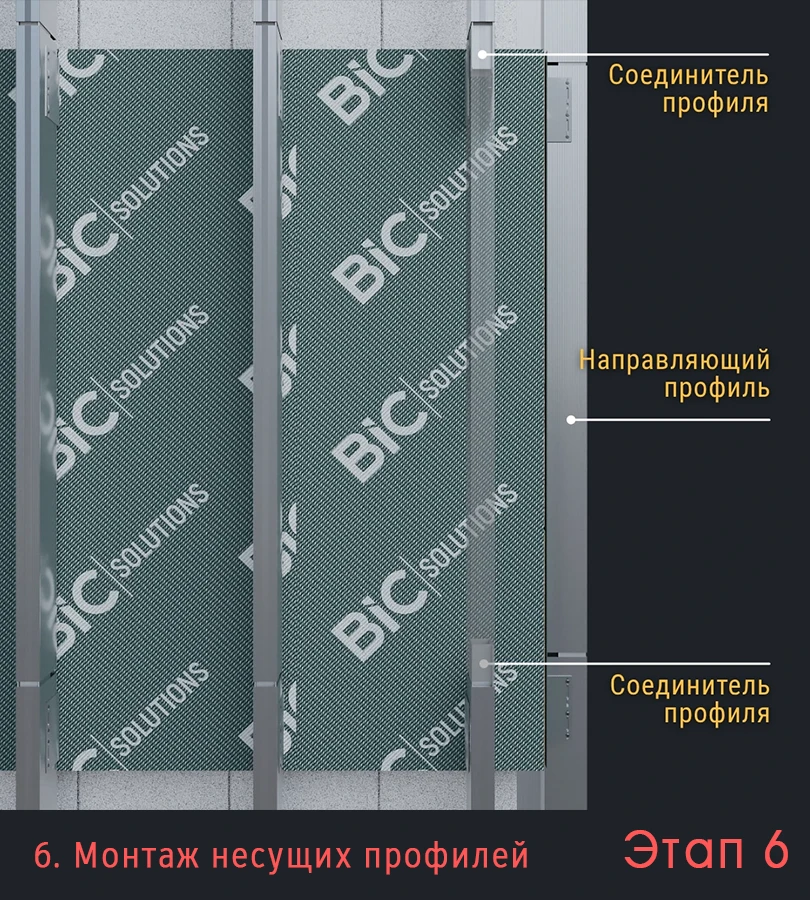

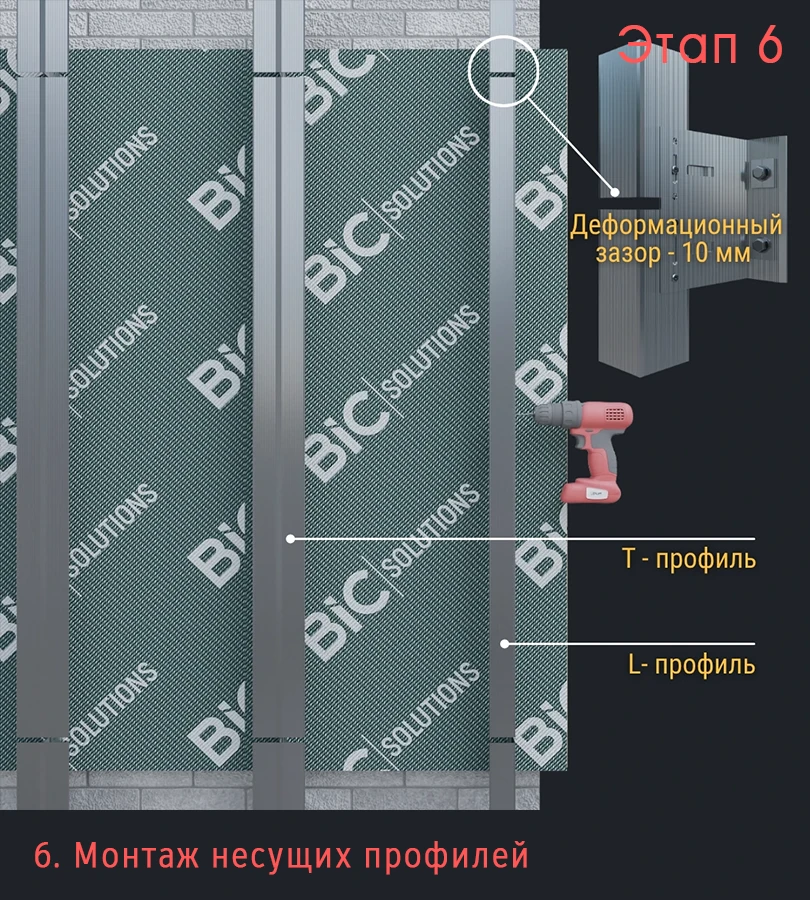

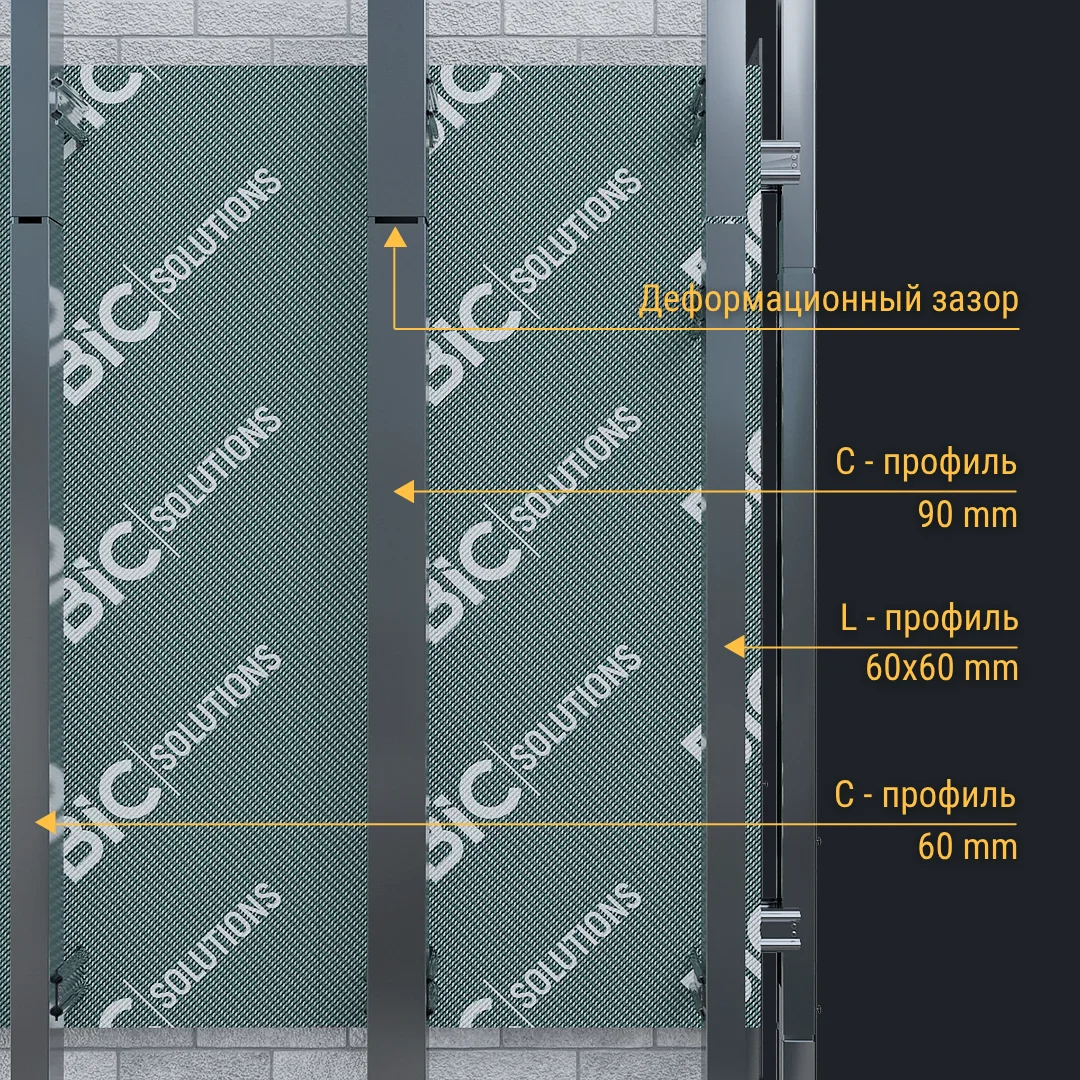

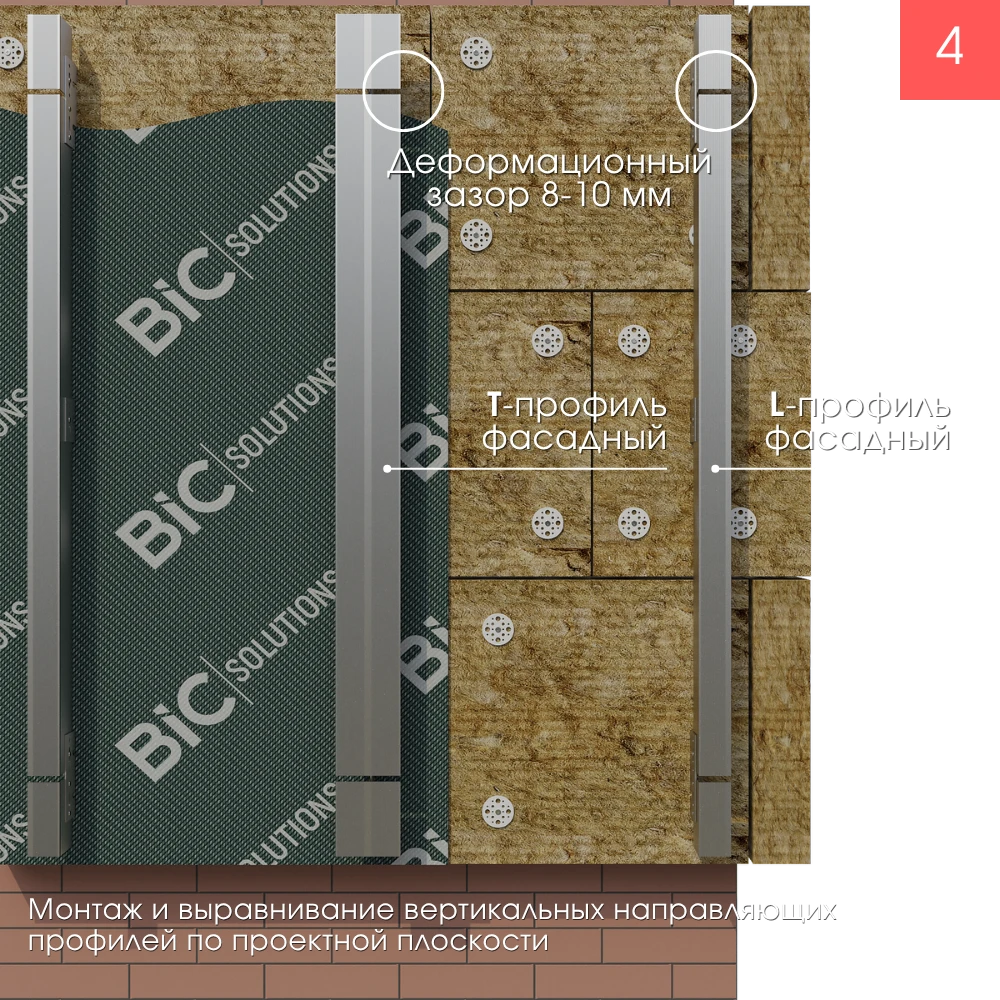

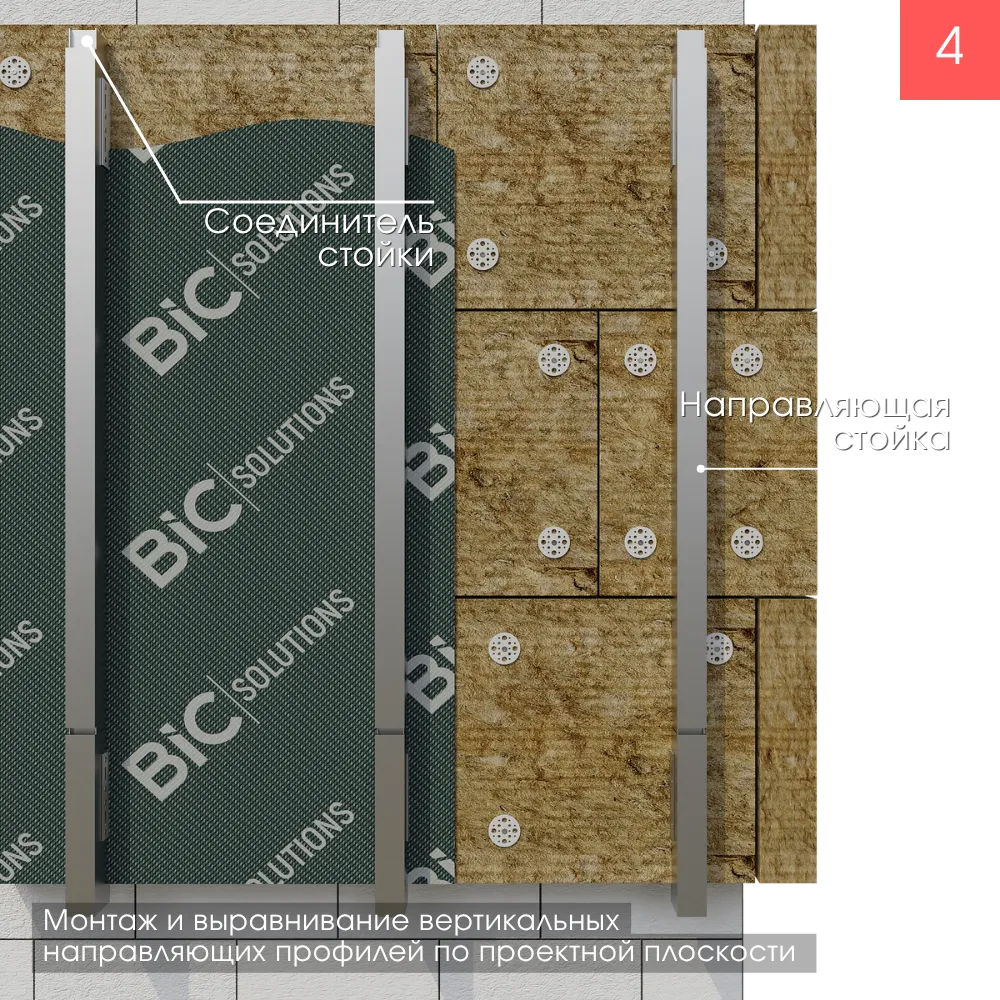

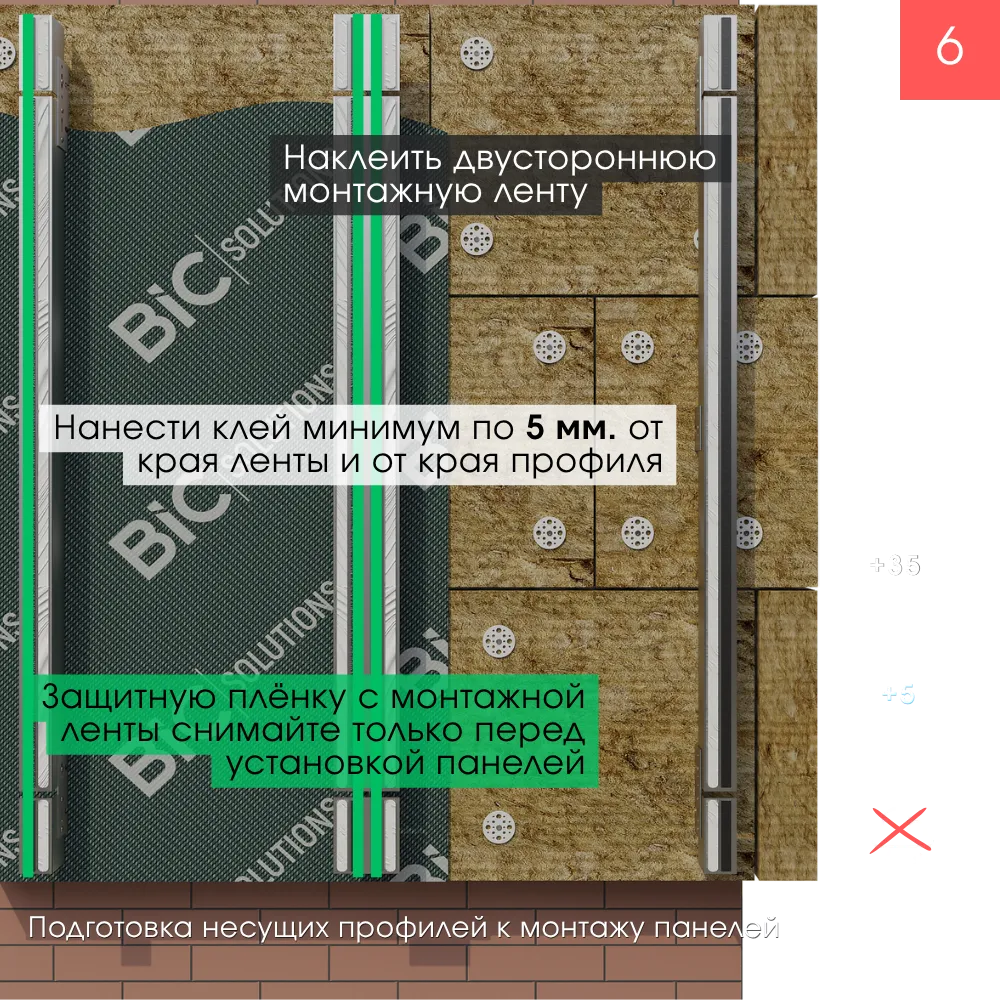

Монтаж и выравнивание вертикальных направляющих профилей по проектной плоскости

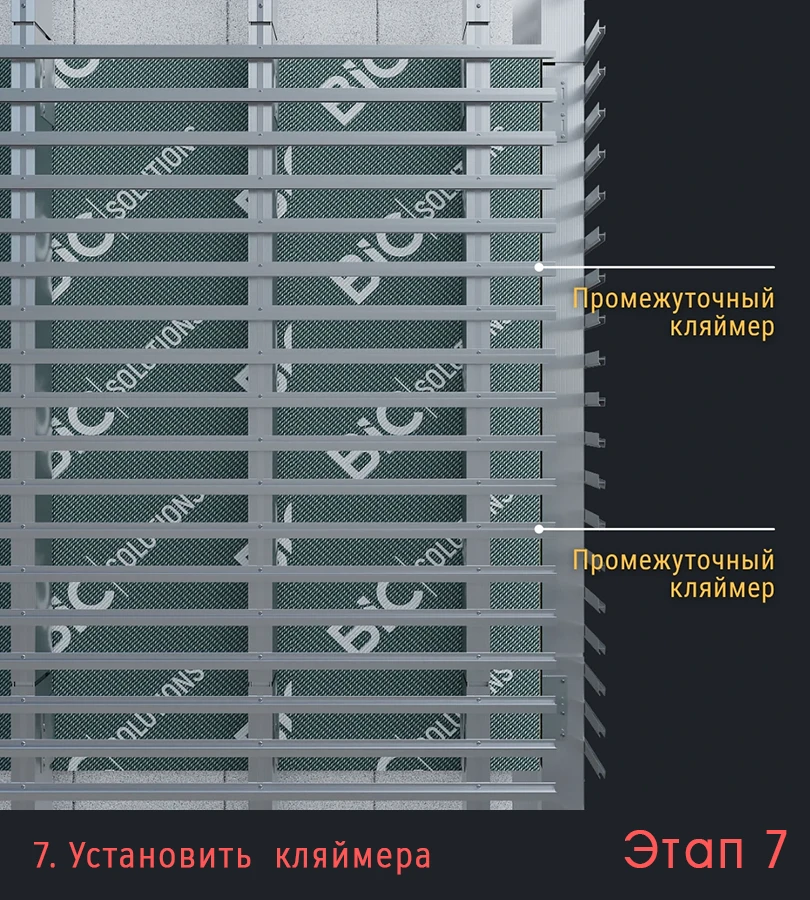

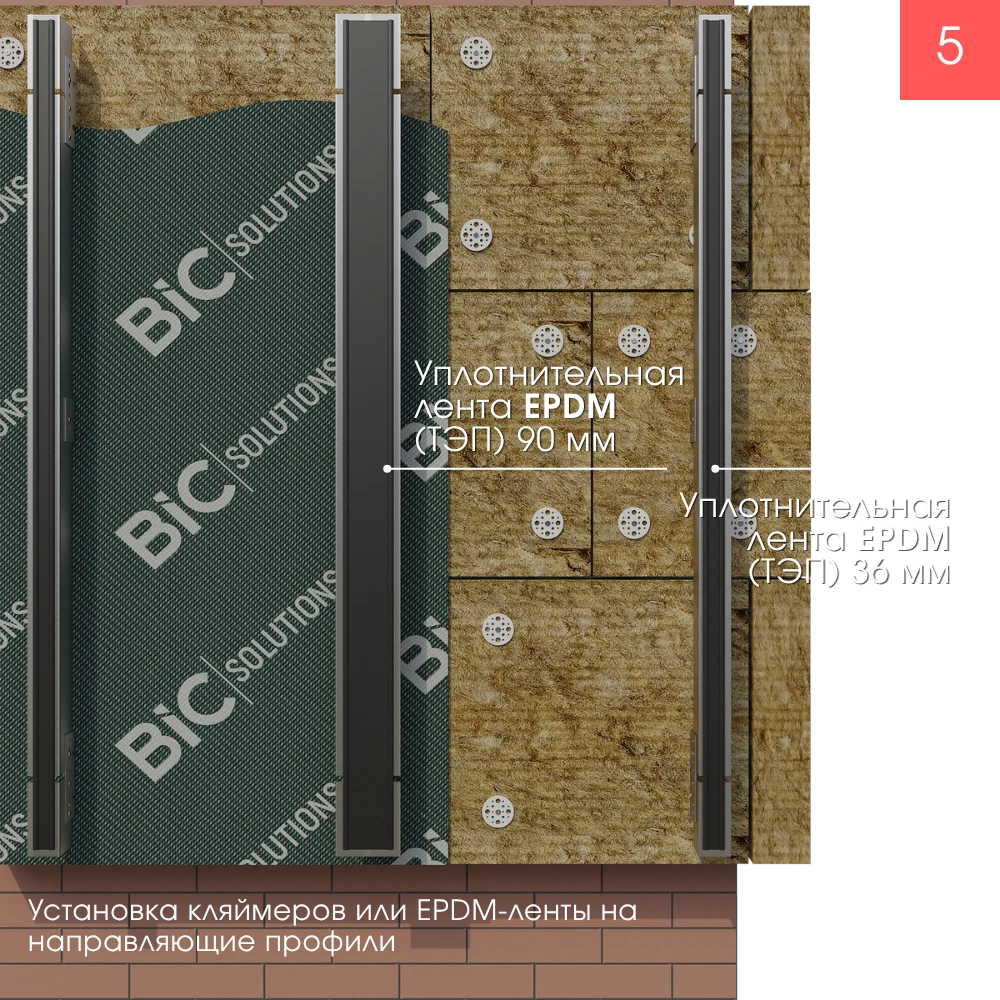

ЭТАП 7

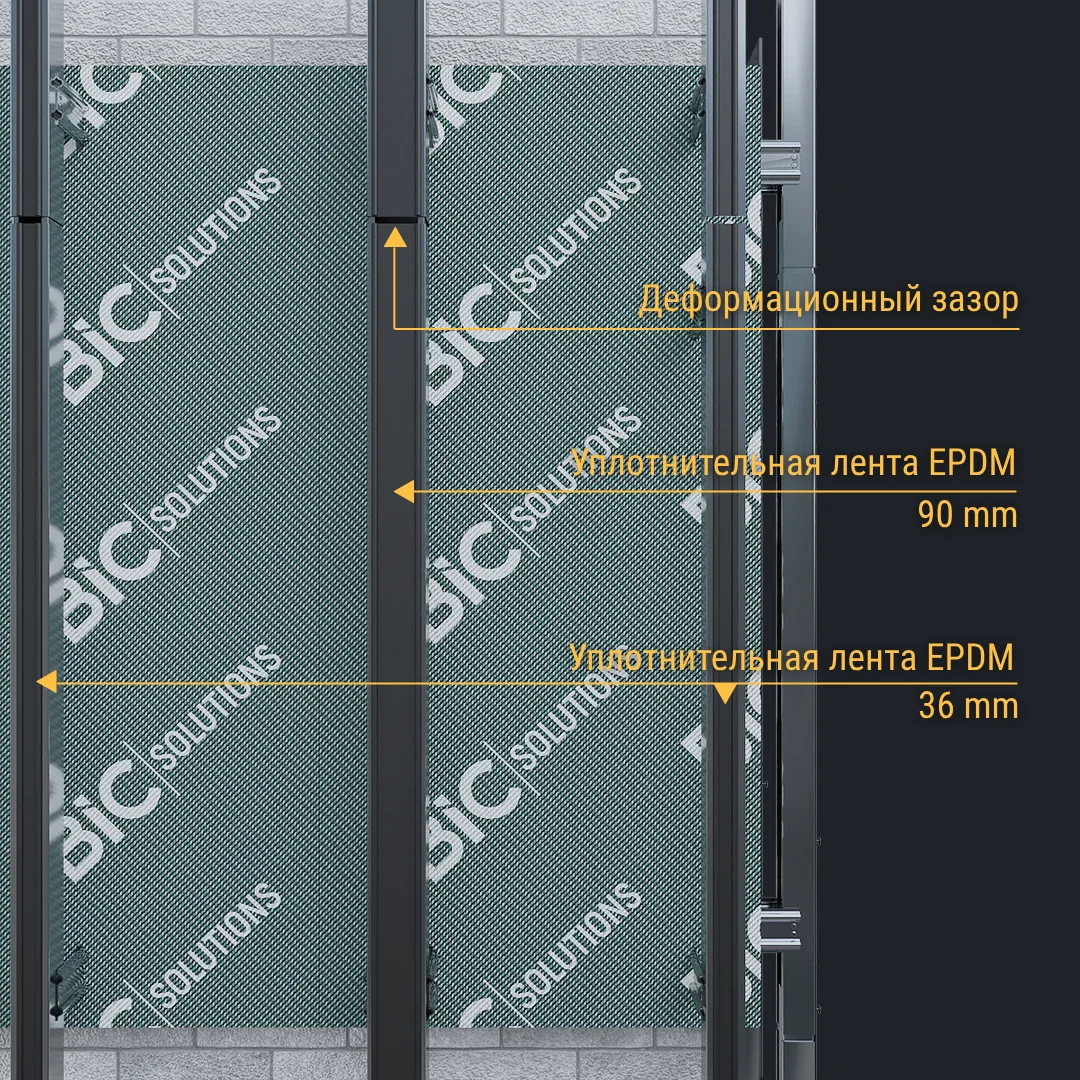

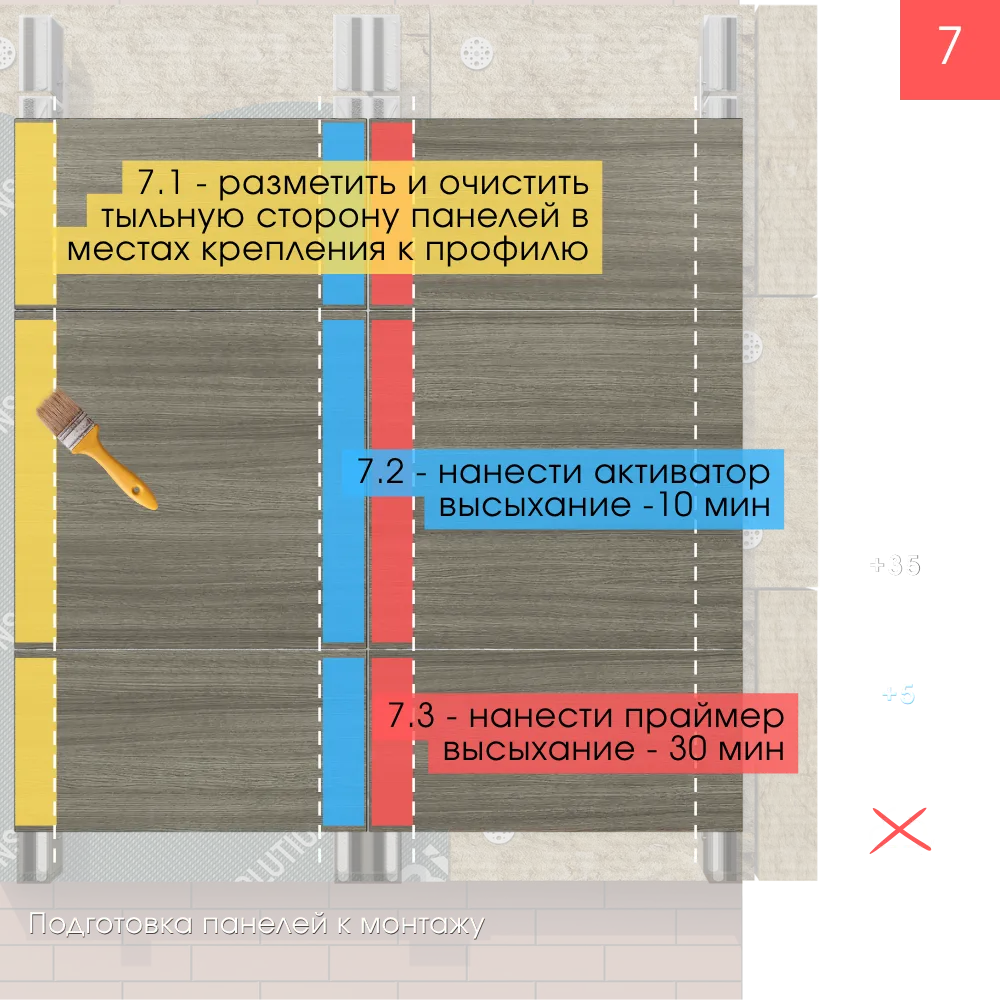

Установка кляймеров или EPDM-ленты на направляющие профили
ЭТАП 8

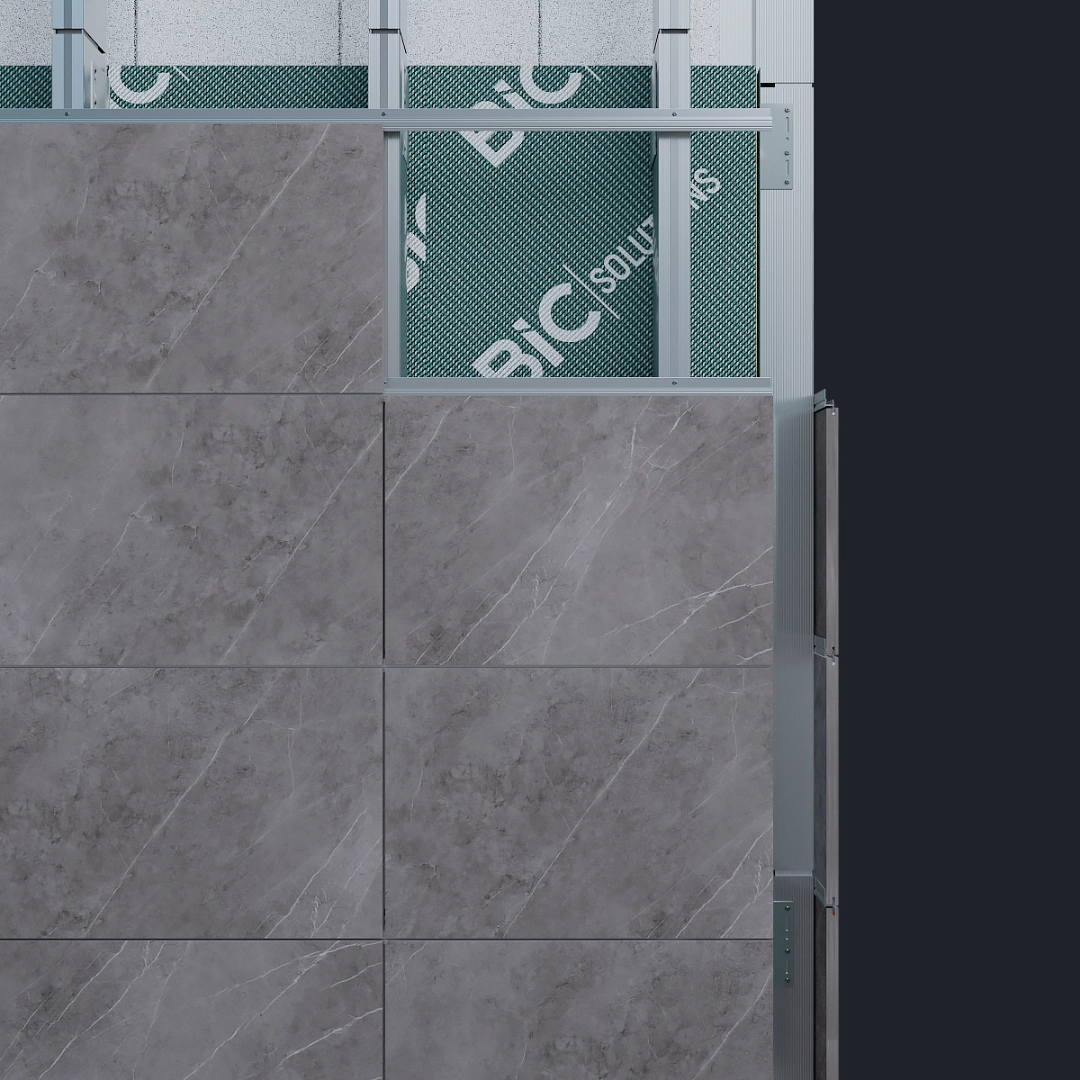

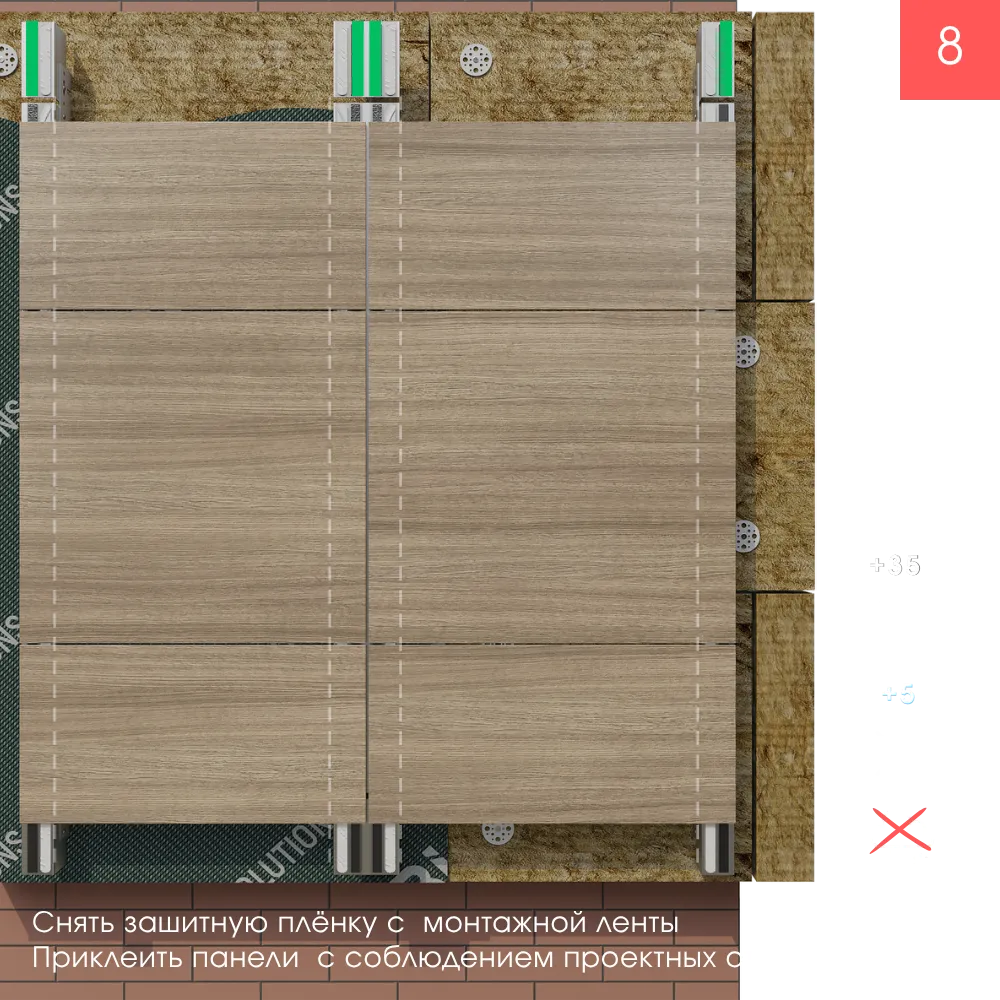

Монтаж фасадной облицовки (плиты, панели, кассеты)

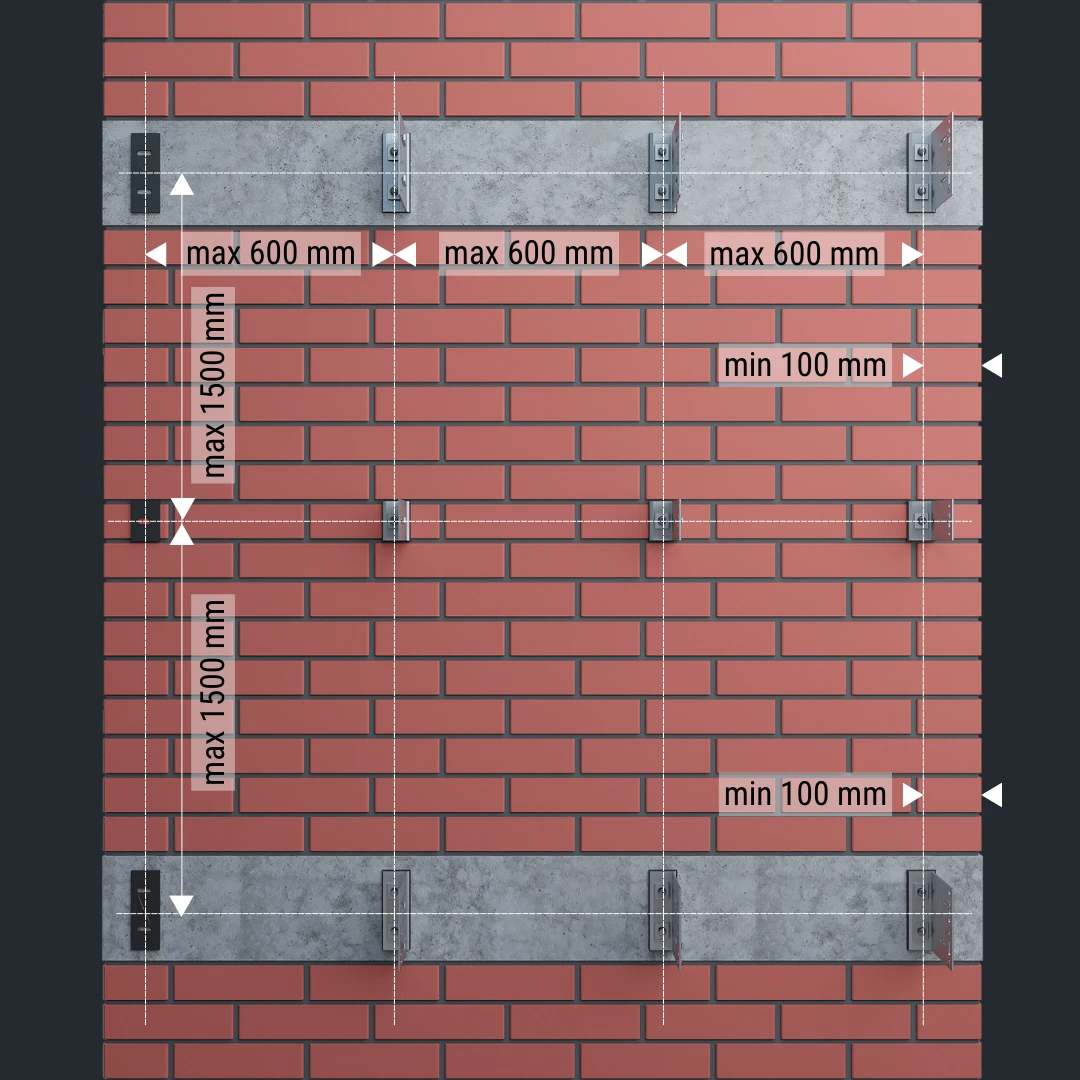

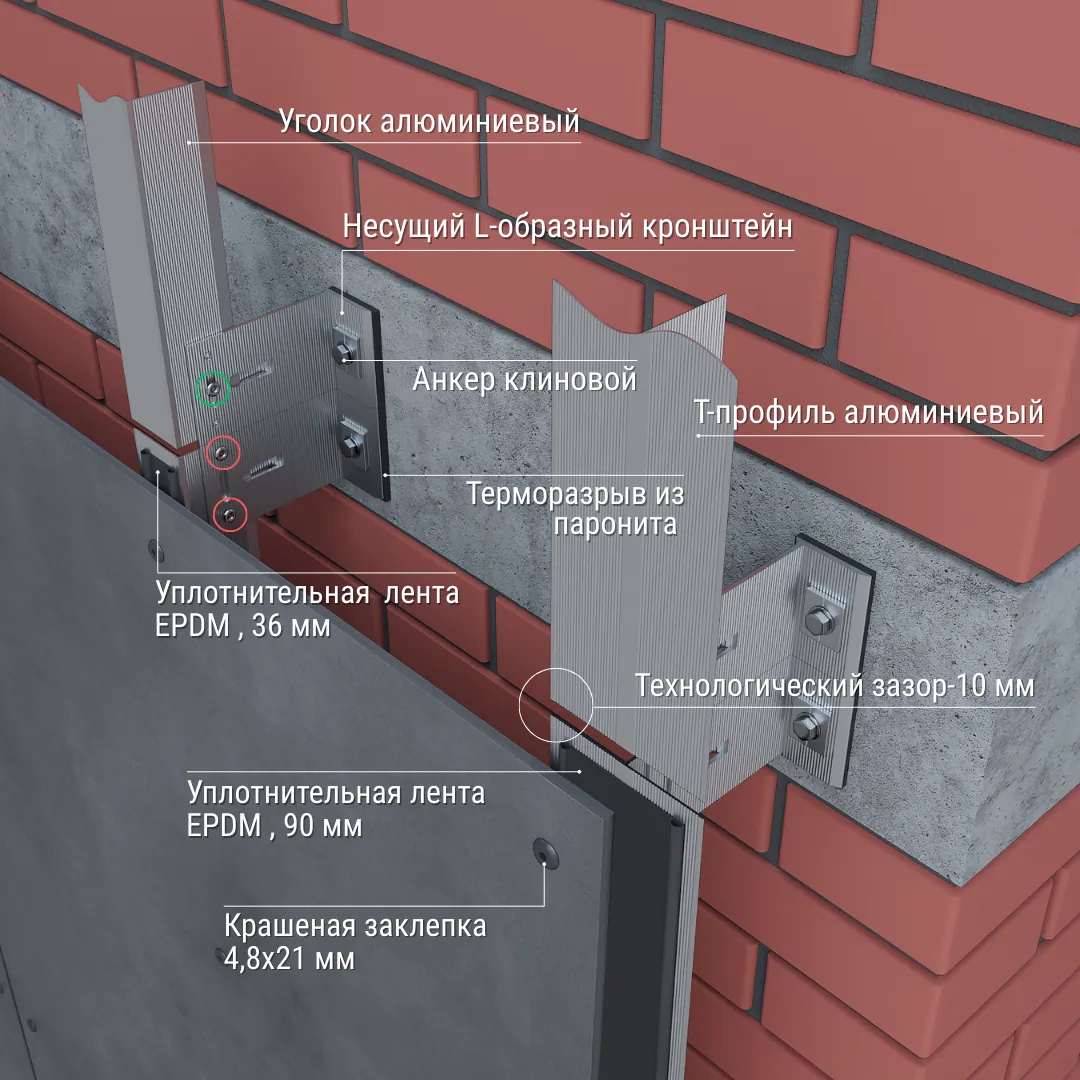

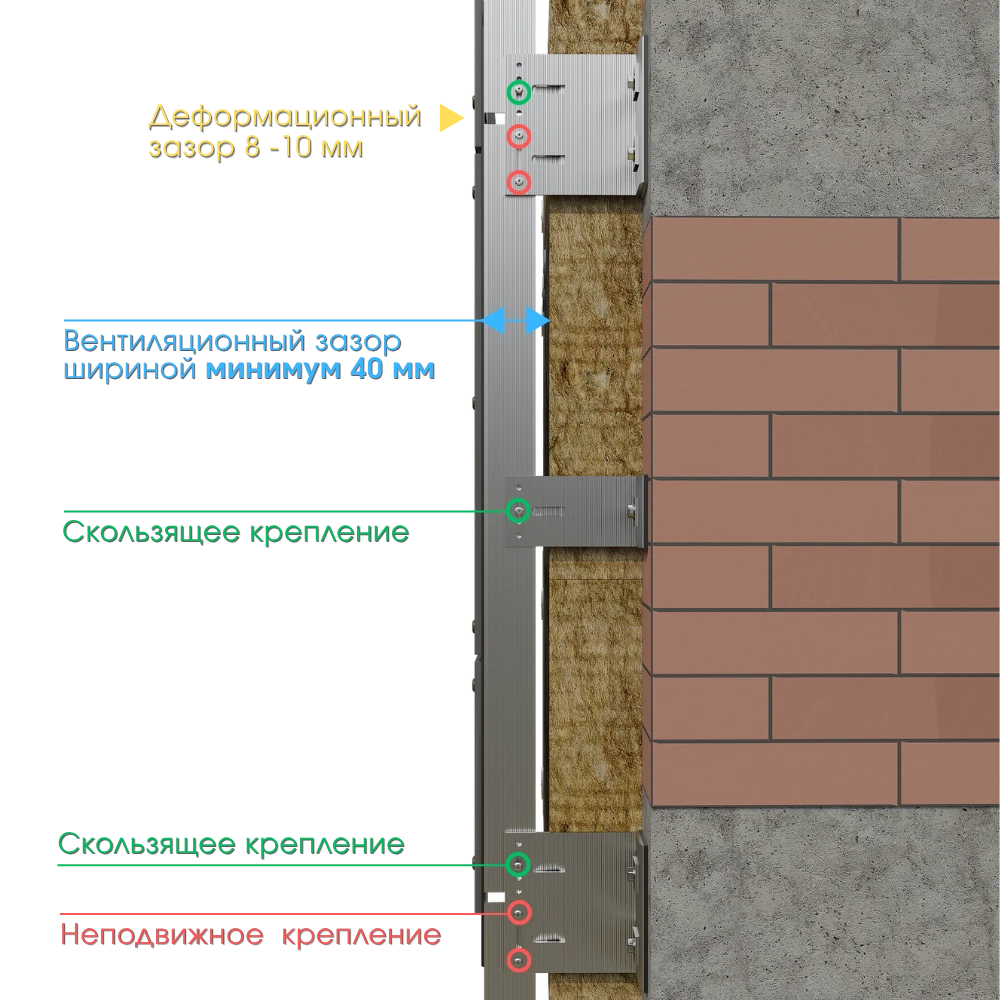

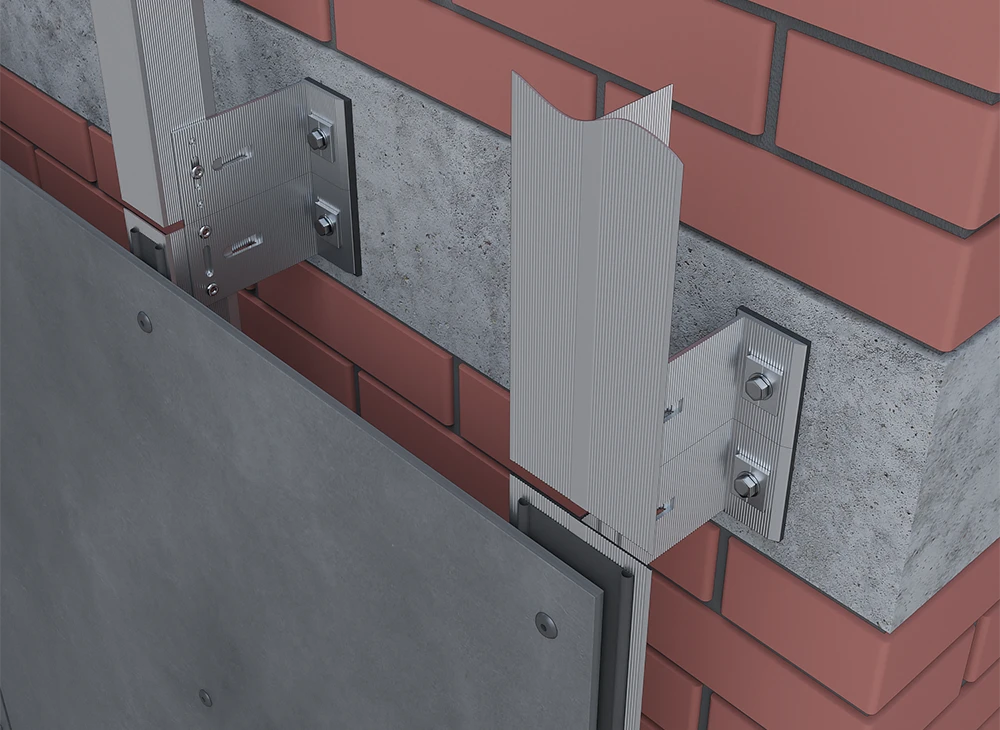

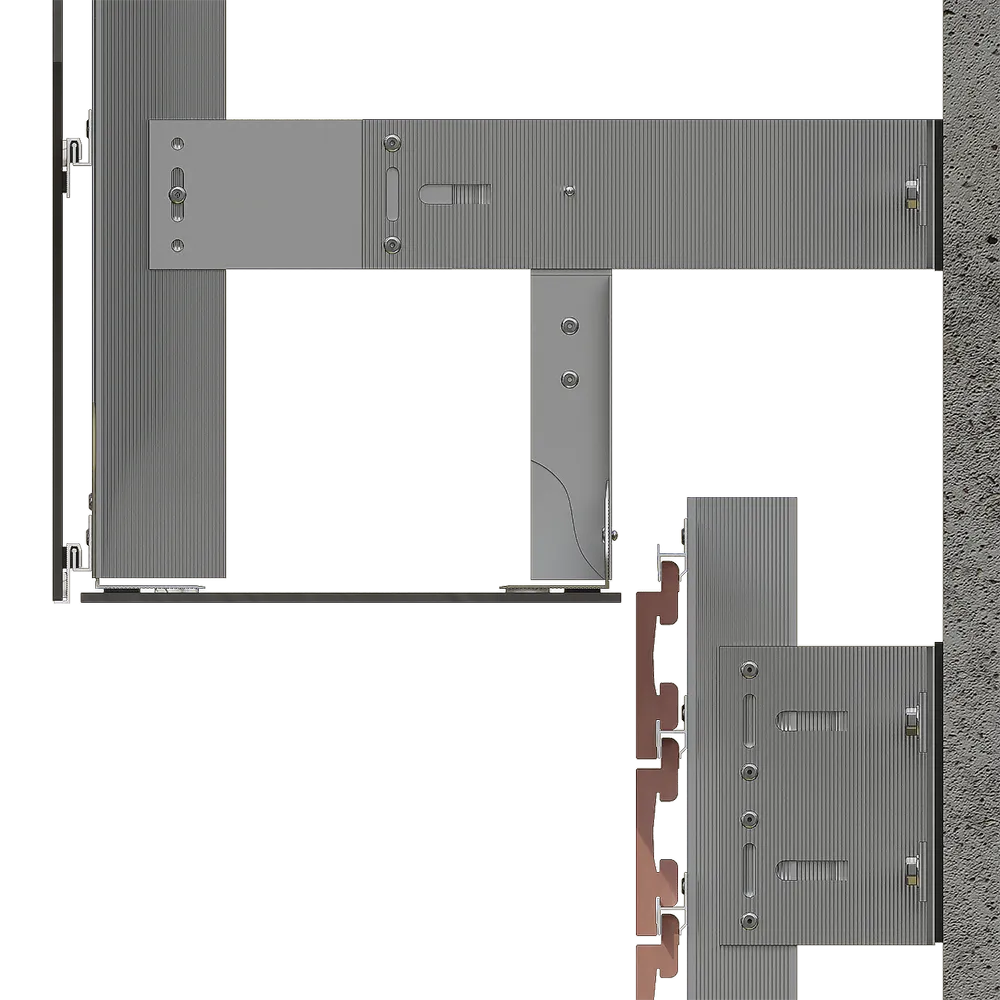

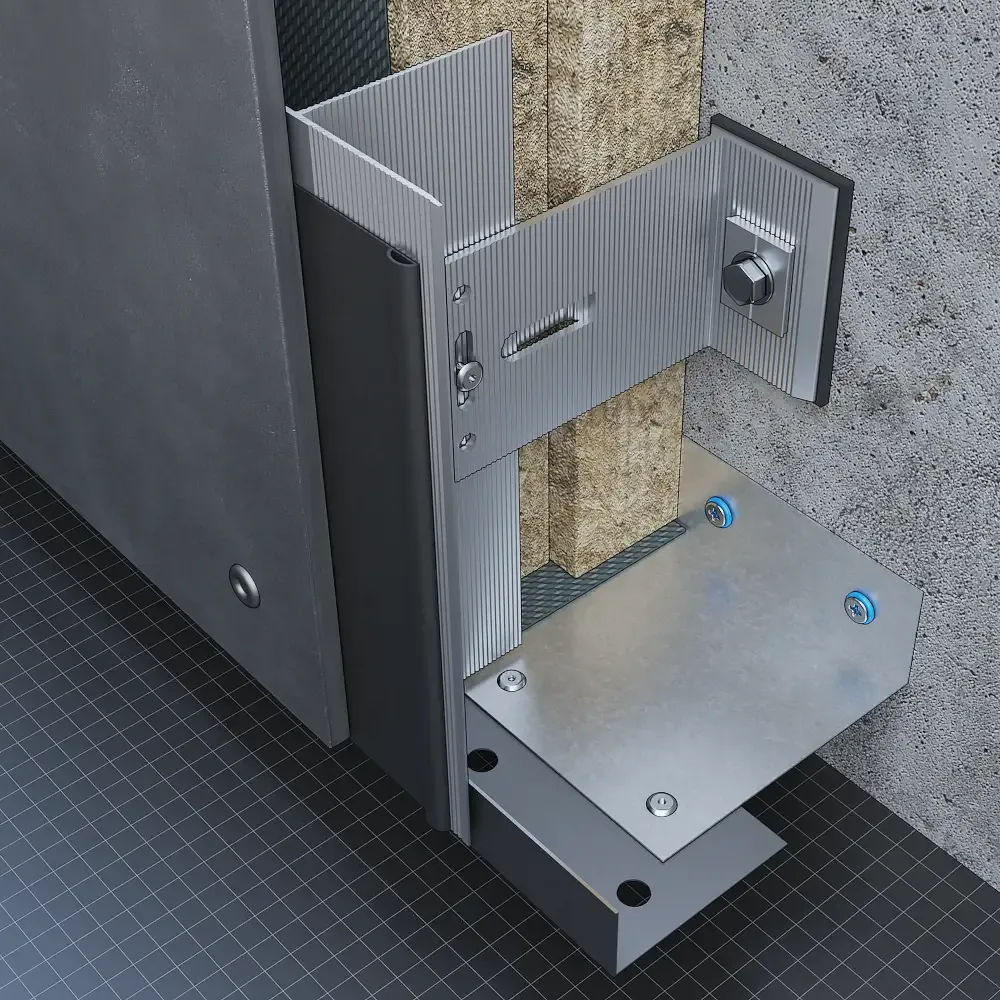

монтаж алюминиевых кронштейнов на стену из полнотелого кирпича монолита

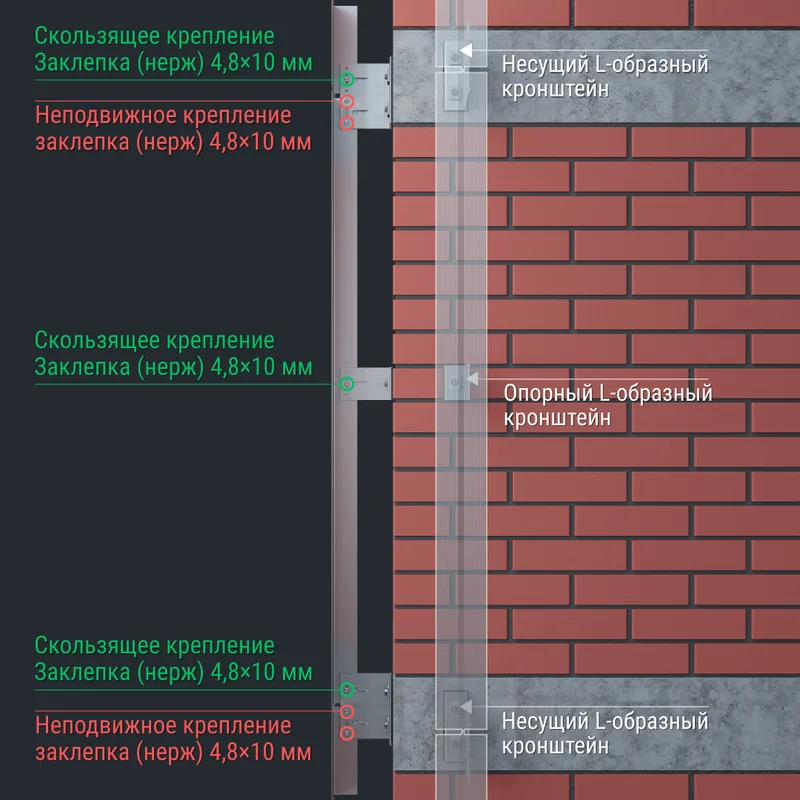

Для крепления несущих и опорных алюминиевых кронштейнов к стенам из монолитного бетона или полнотелого кирпича применяются L-образные кронштейны с последующей установкой вертикальных направляющих L- или T-профилей. В заранее размеченных точках выполняется сверление отверстий, диаметр и глубина которых соответствуют типу используемого крепежа. В качестве крепёжных элементов применяются клиновые анкеры или фасадные дюбели, прошедшие испытания на вырыв и соответствующие требованиям действующих строительных норм и правил (СНиП) для данного типа основания.
При монтаже фасадных кронштейнов на кирпичную кладку установка дюбелей в кладочные швы не допускается. Расстояние от центра крепёжного элемента до горизонтального шва должно составлять не менее 25 мм, а до вертикального — не менее 60 мм.

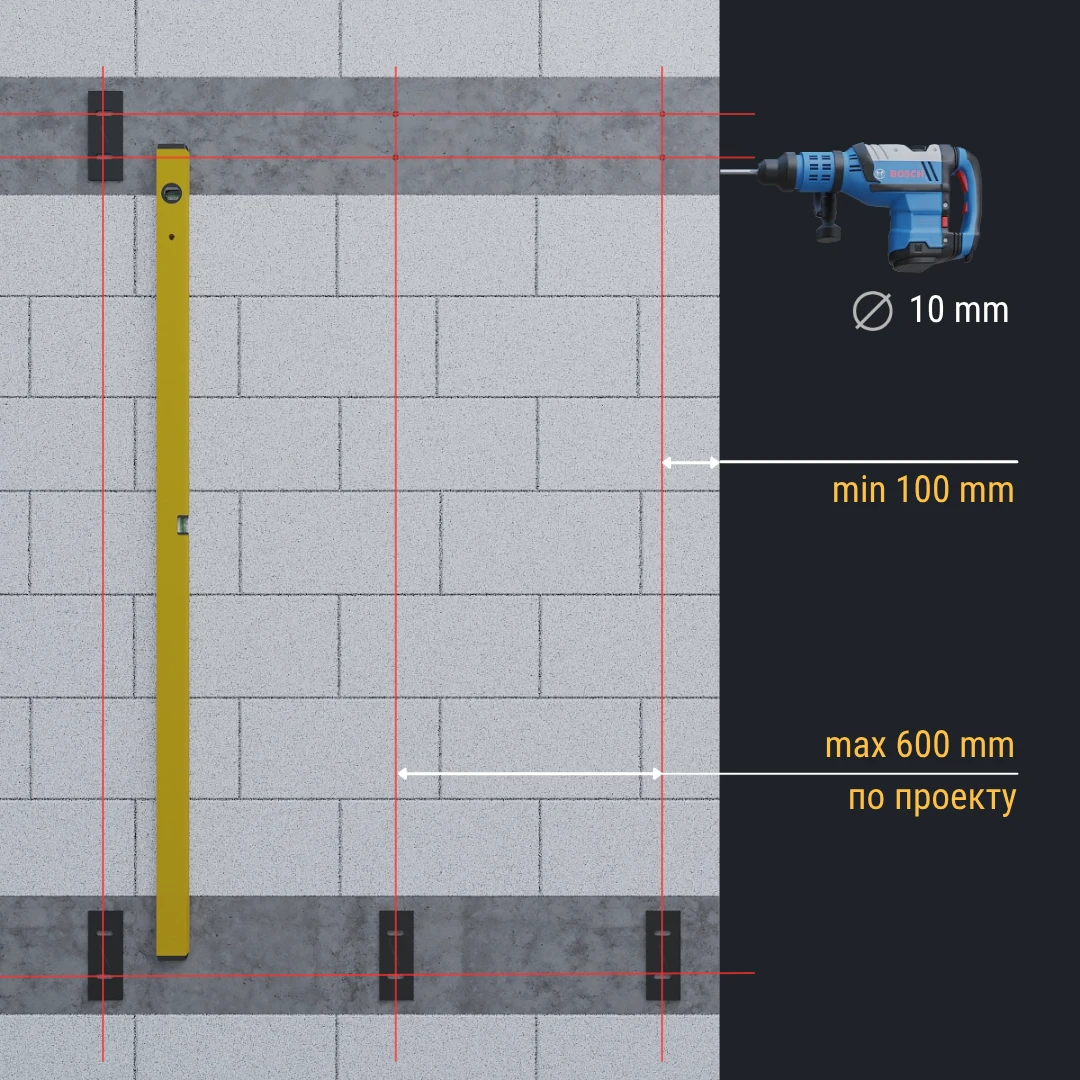

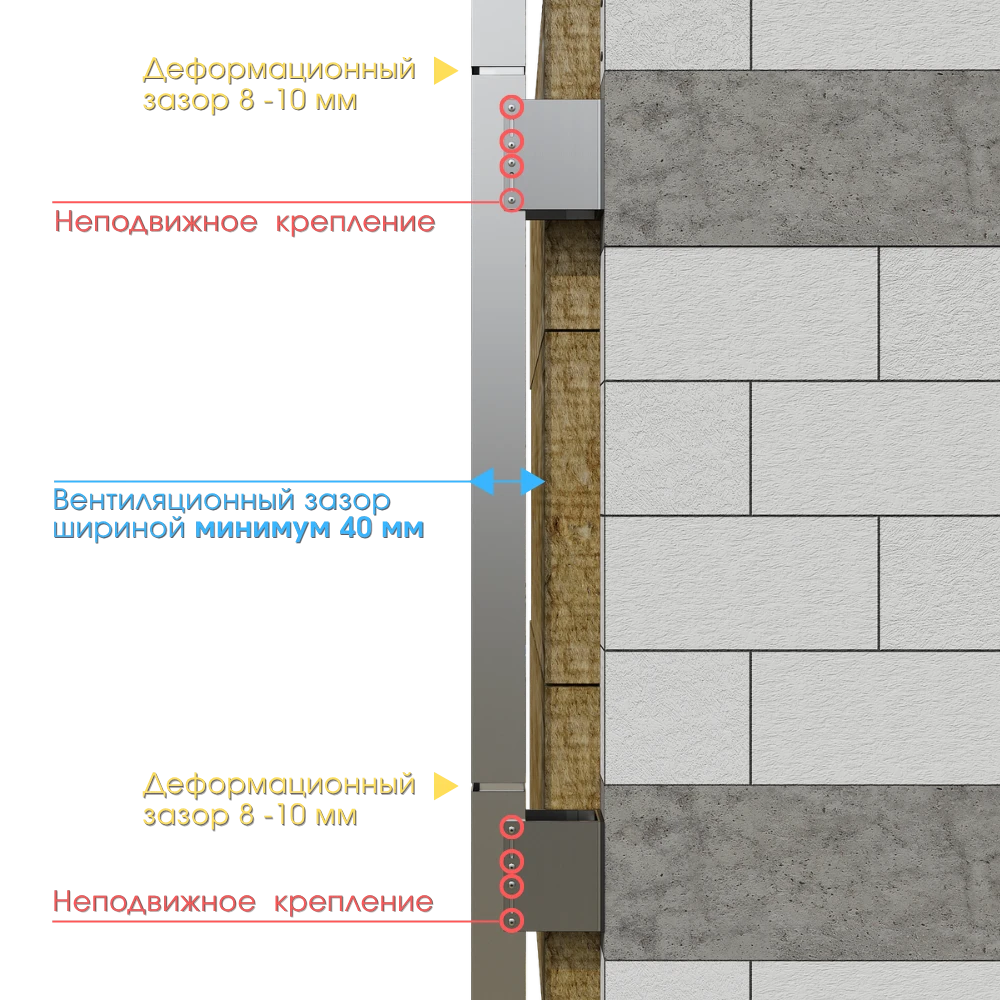

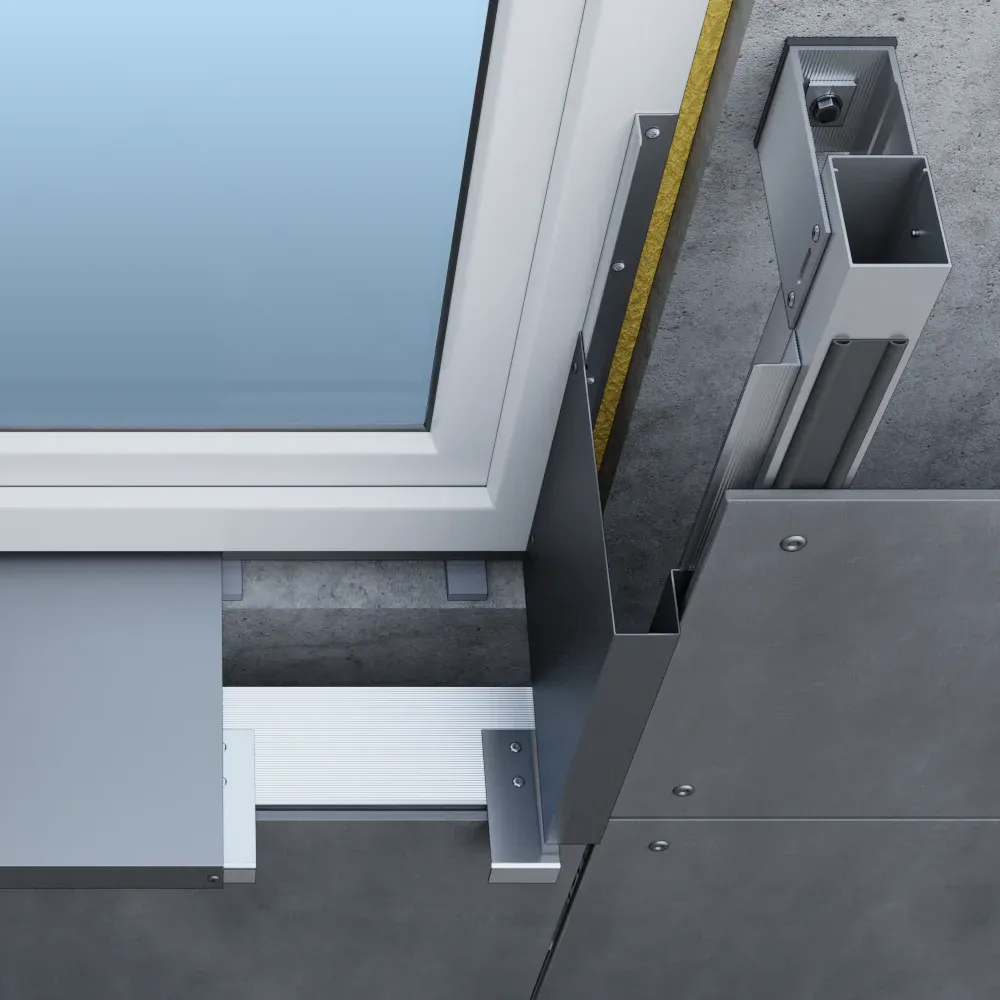

монтаж алюминиевых кронштейнов на стену из газобетона пустотелого кирпича

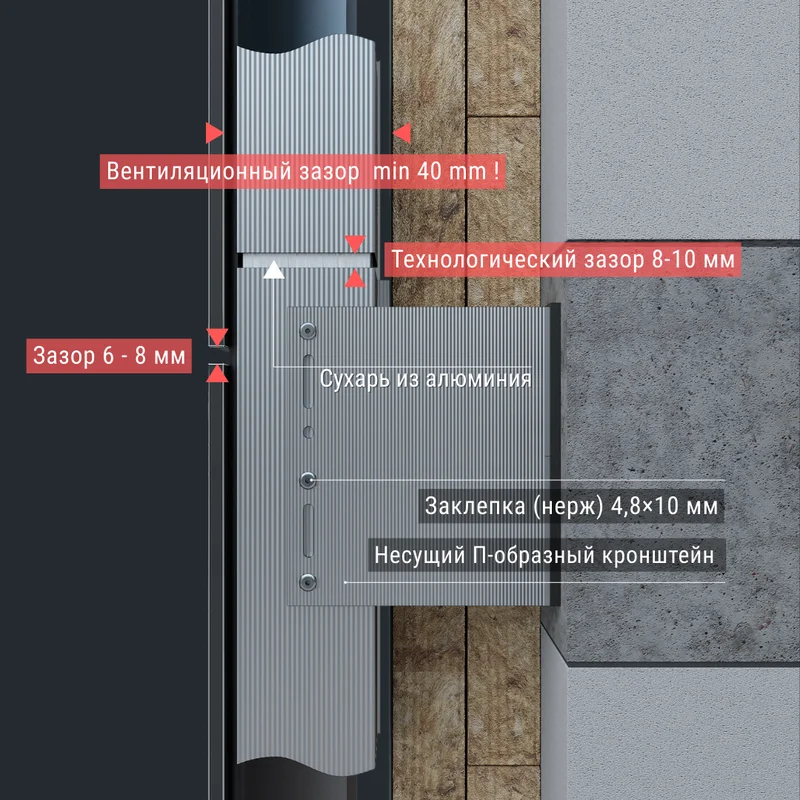

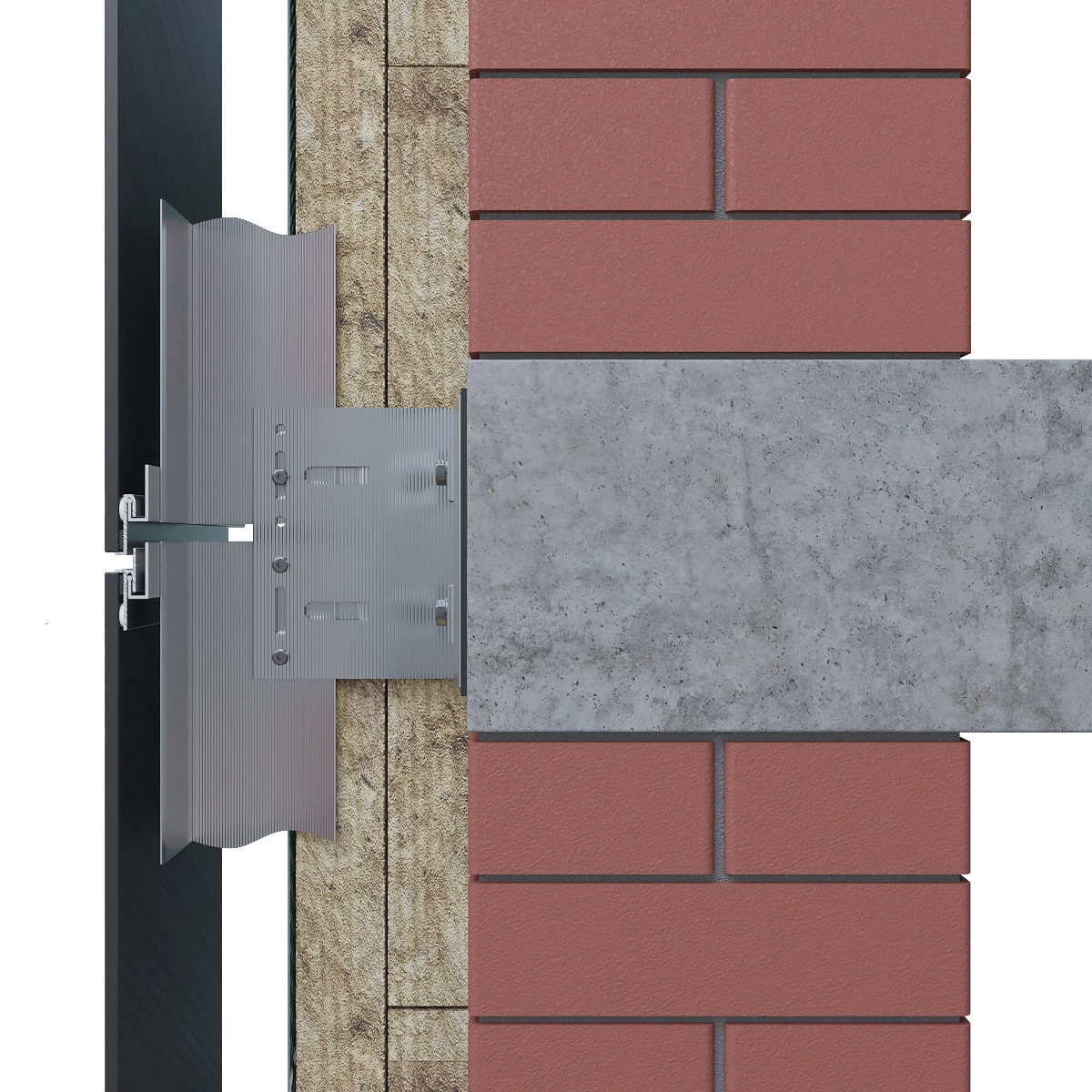

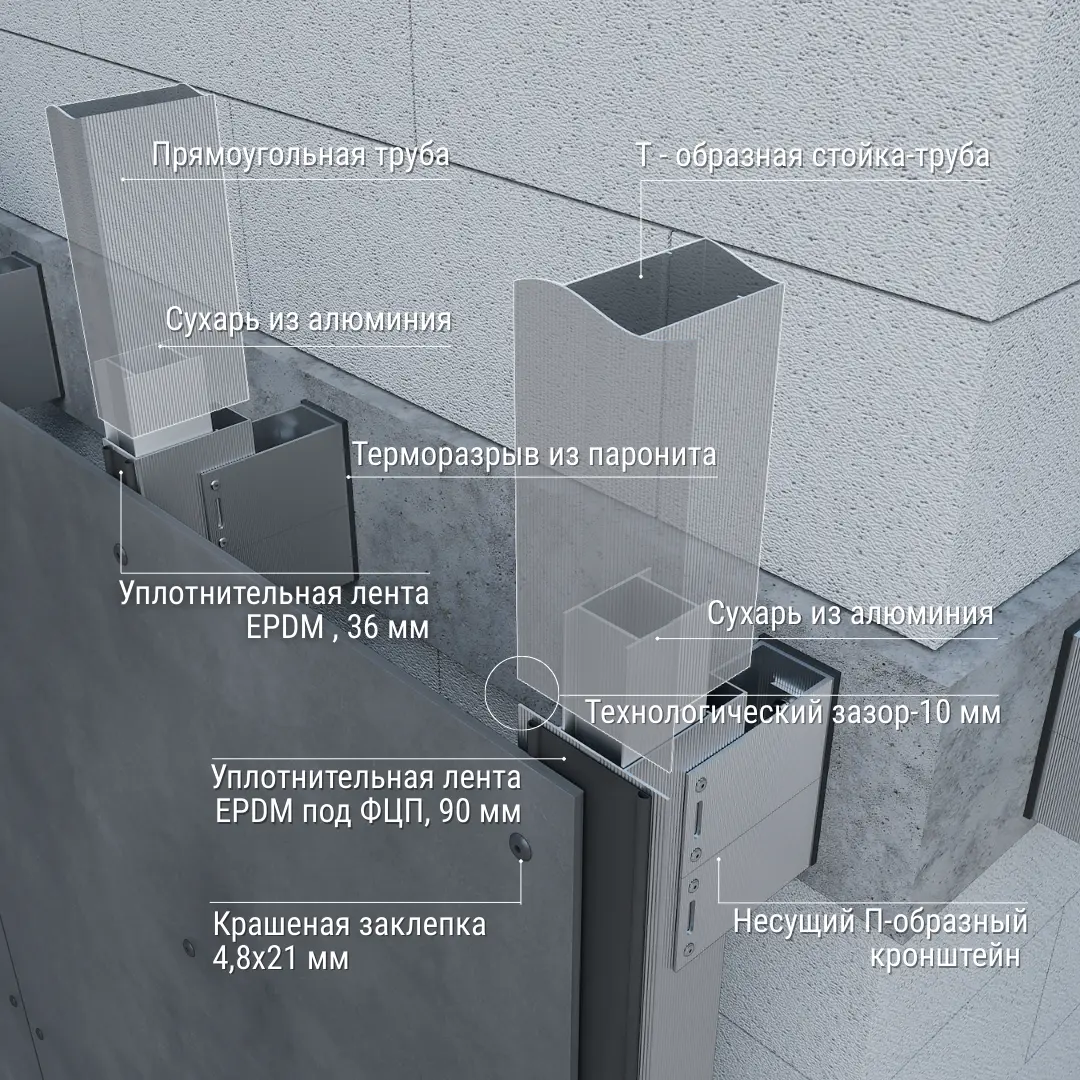

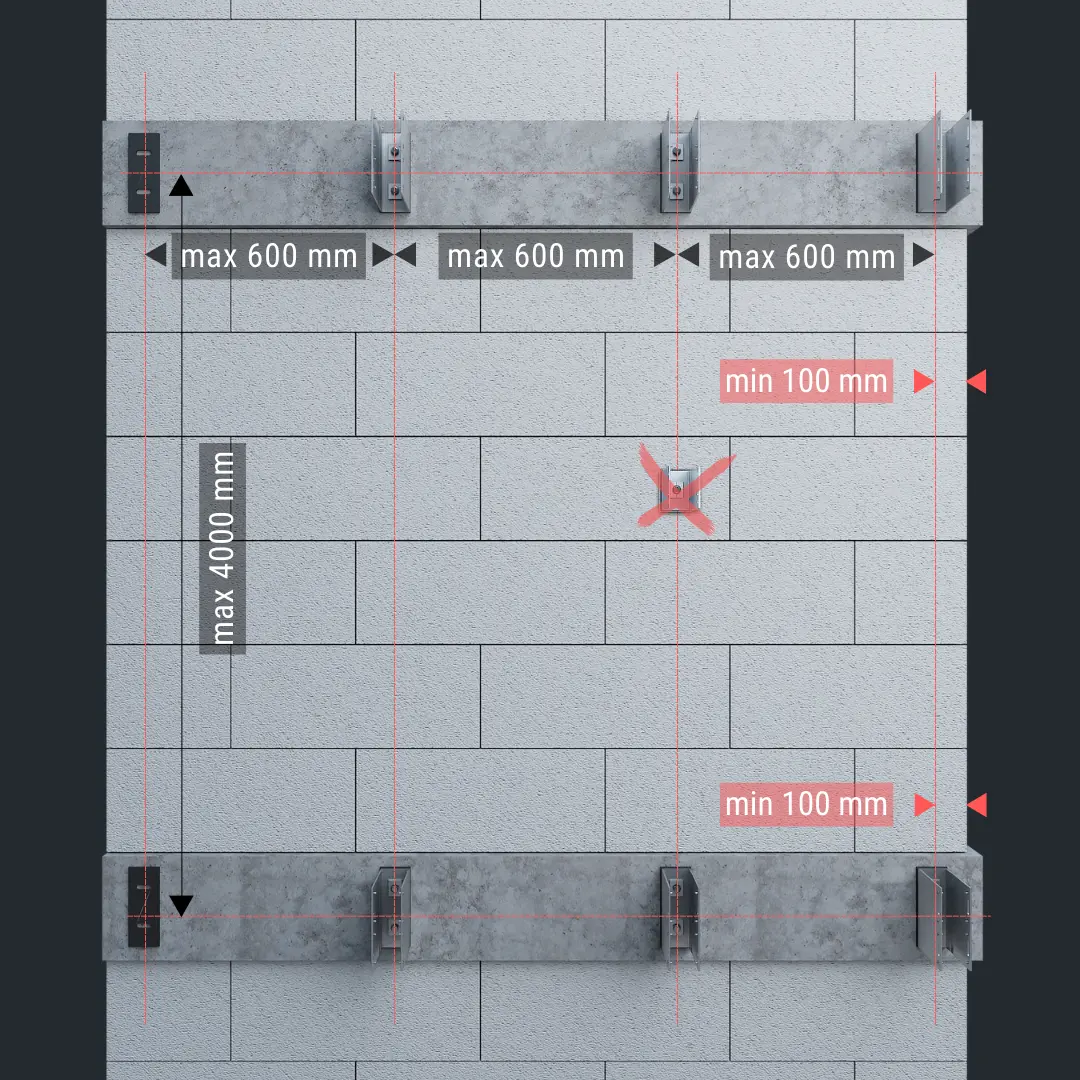

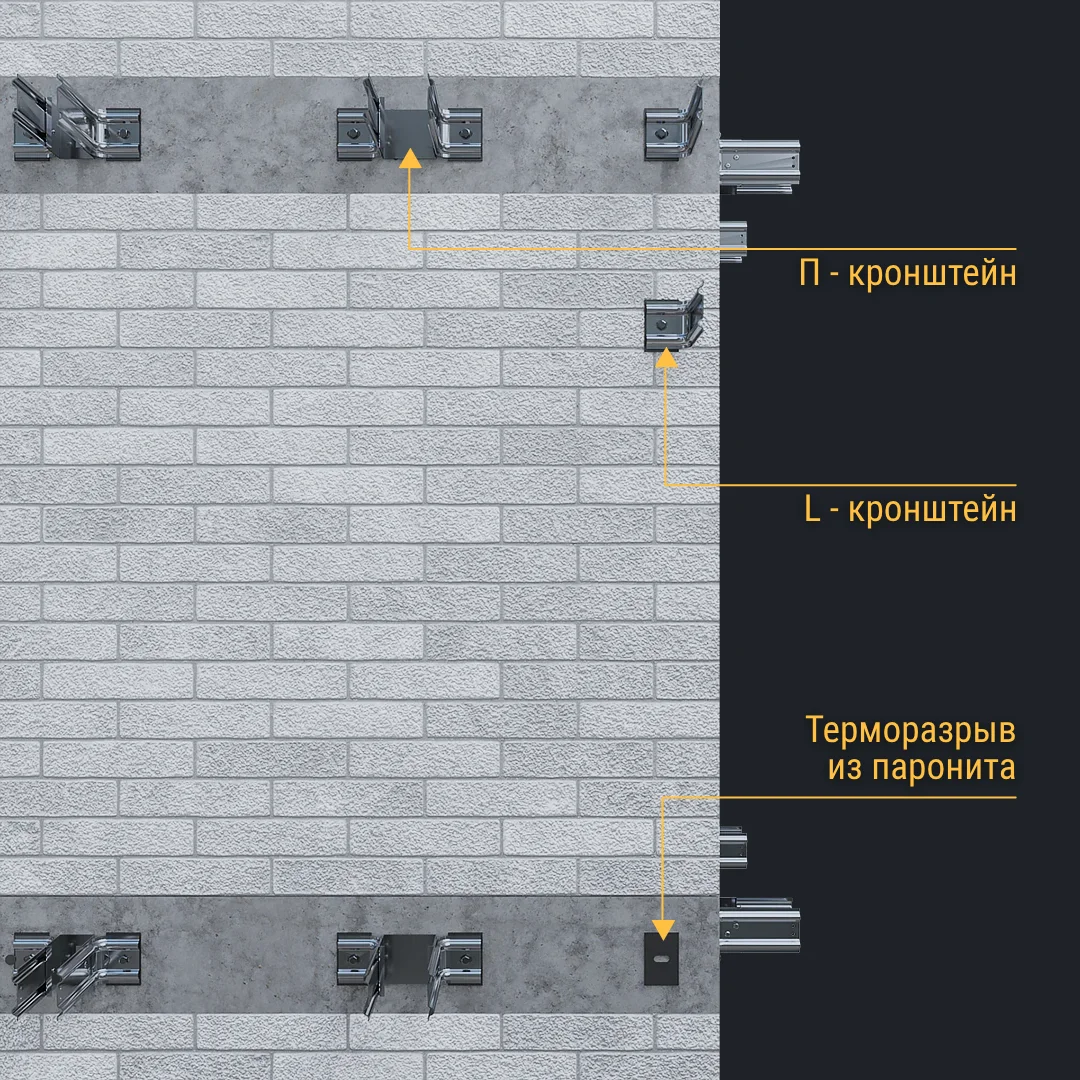

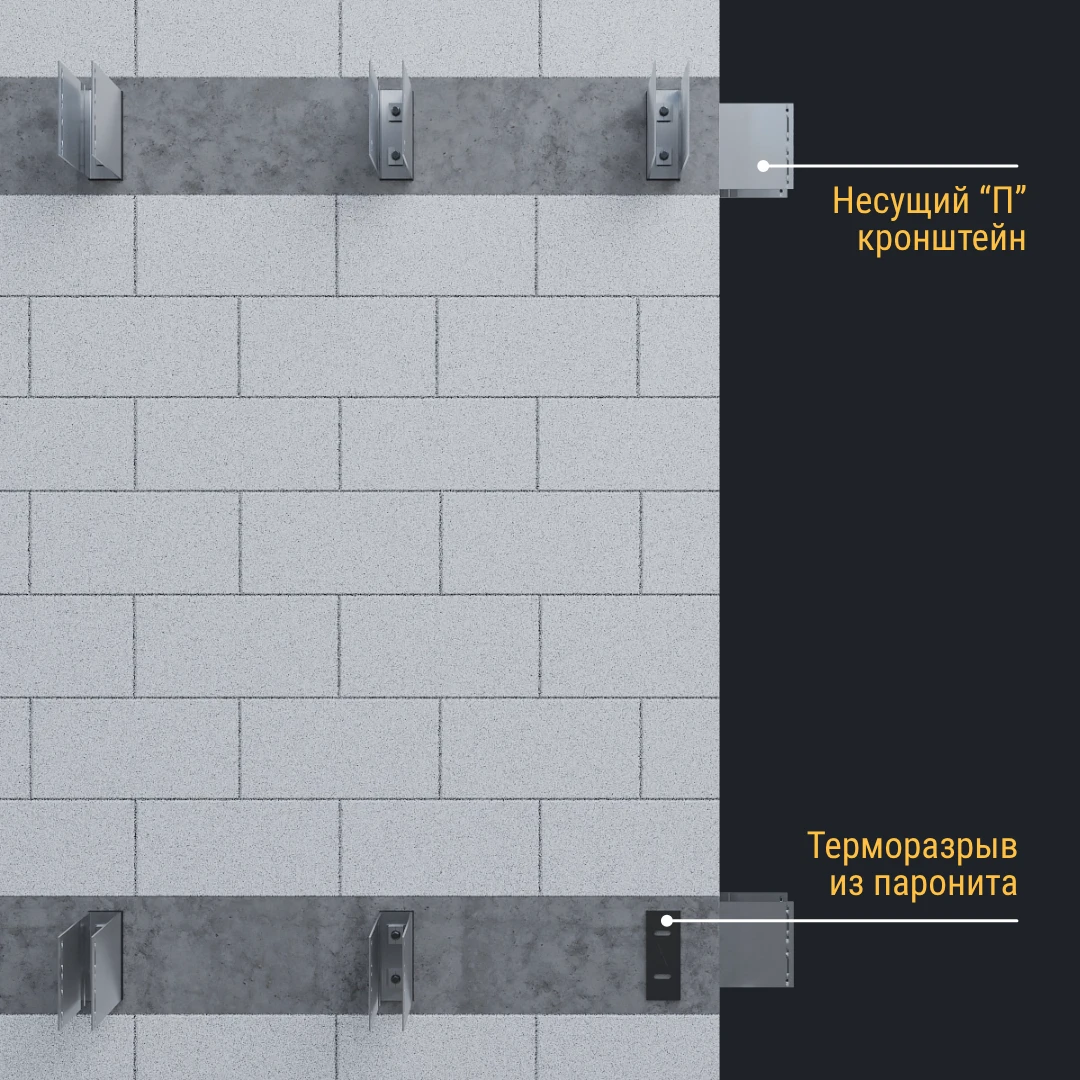

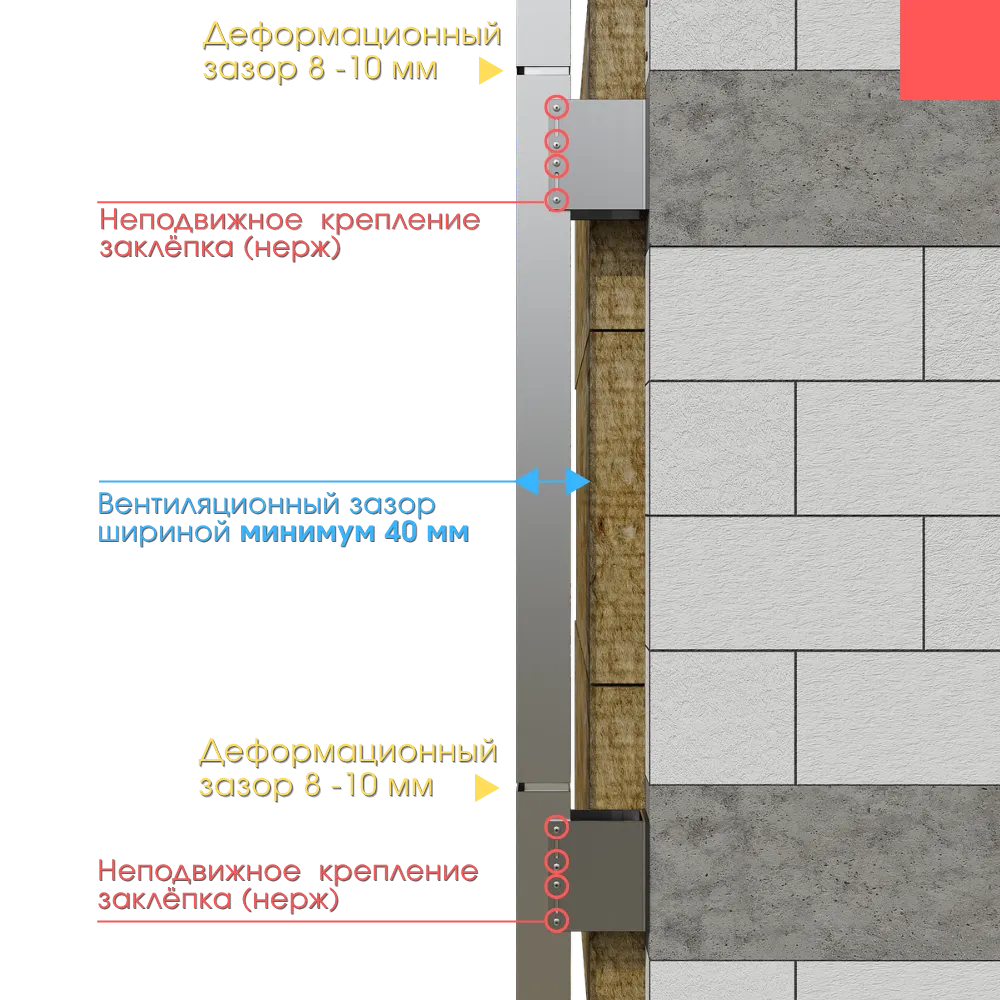

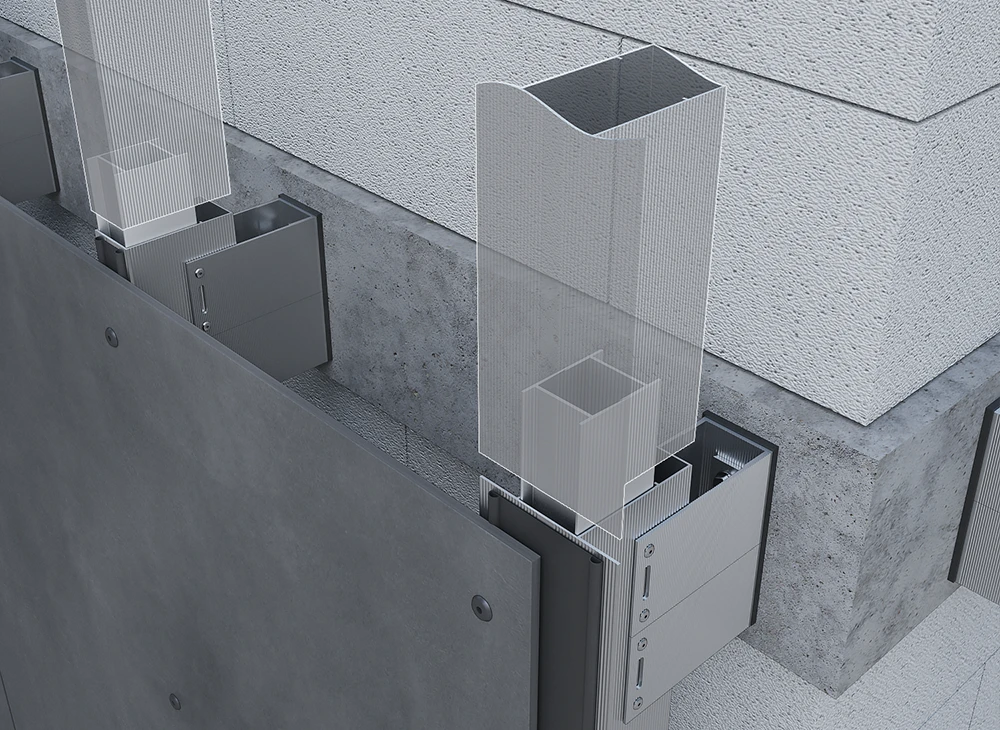

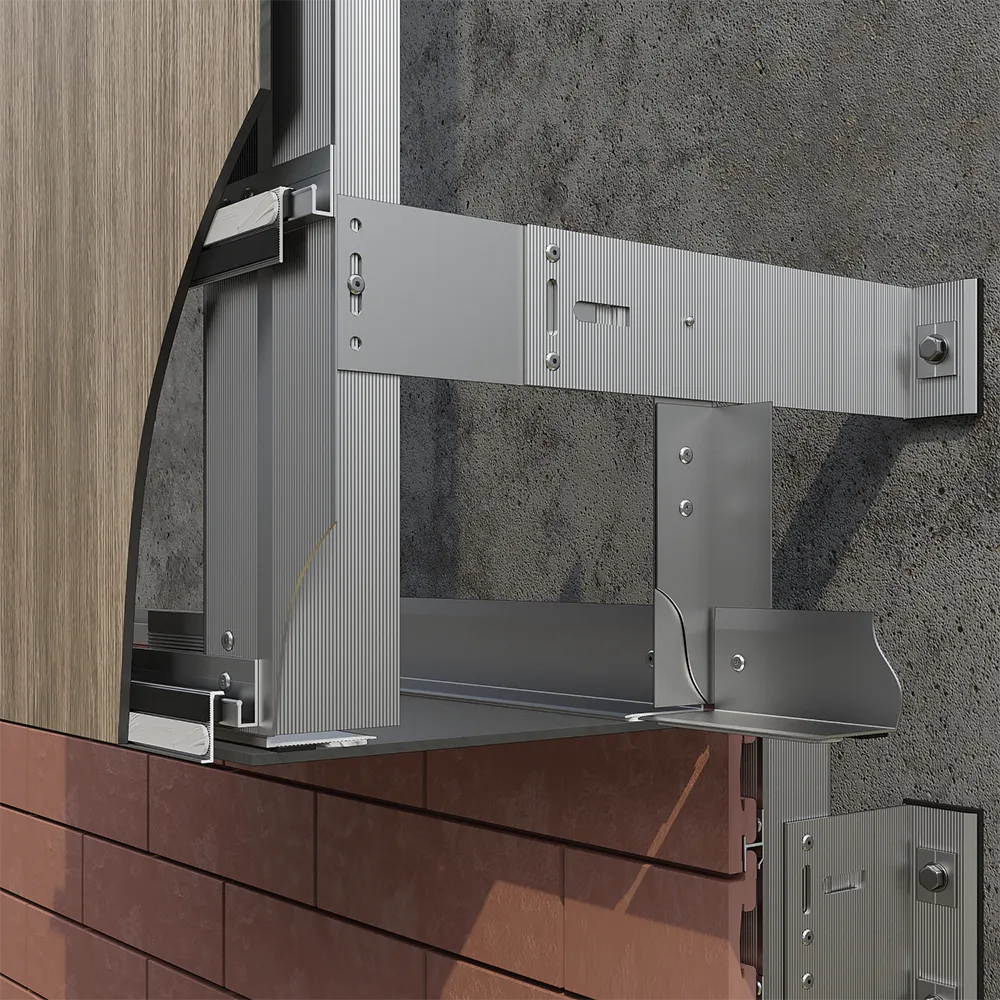

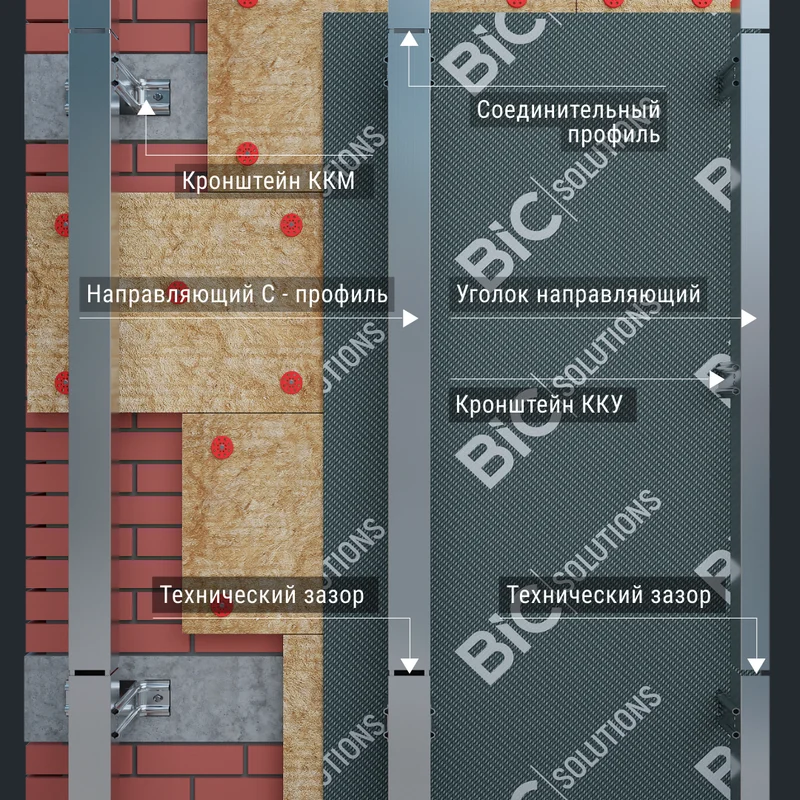

При устройстве фасадной подсистемы на стенах из газобетона, пеноблока или пустотелого кирпича применяется схема с межэтажным креплением. В таких случаях используются несущие П-образные кронштейны, которые фиксируются к монолитным перекрытиям, и вертикальные направляющие в виде прямоугольного алюминиевого профиля (профиль-труба), обеспечивающие передачу нагрузок от облицовки на несущие конструкции здания. Под каждый кронштейн обязательно устанавливаются терморазрывы из паронита для предотвращения образования мостиков холода.
В случае ошибочного сверления отверстия новое отверстие должно располагаться на расстоянии не менее одной глубины ранее просверленного отверстия, чтобы исключить ослабление основания и снижение несущей способности крепления.

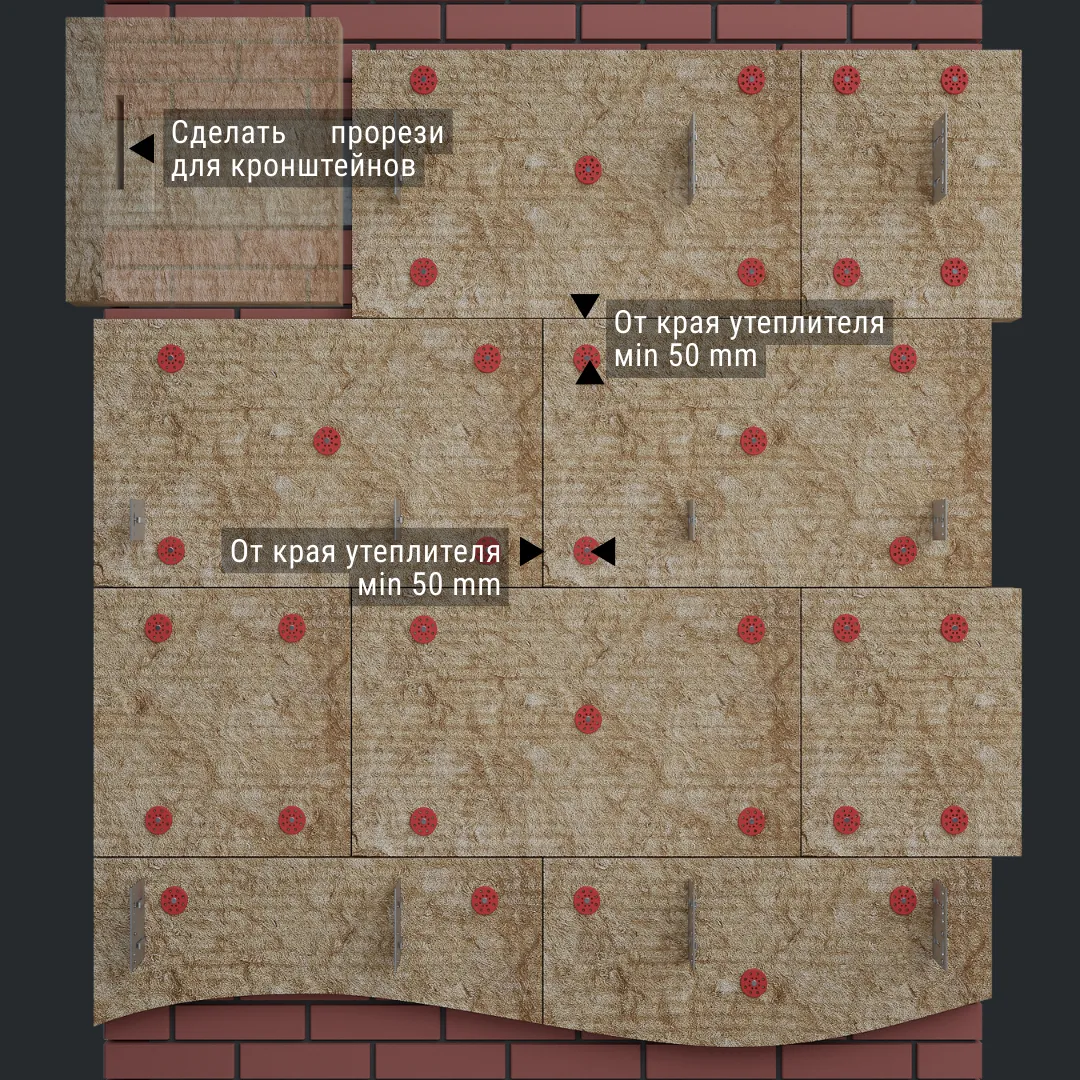

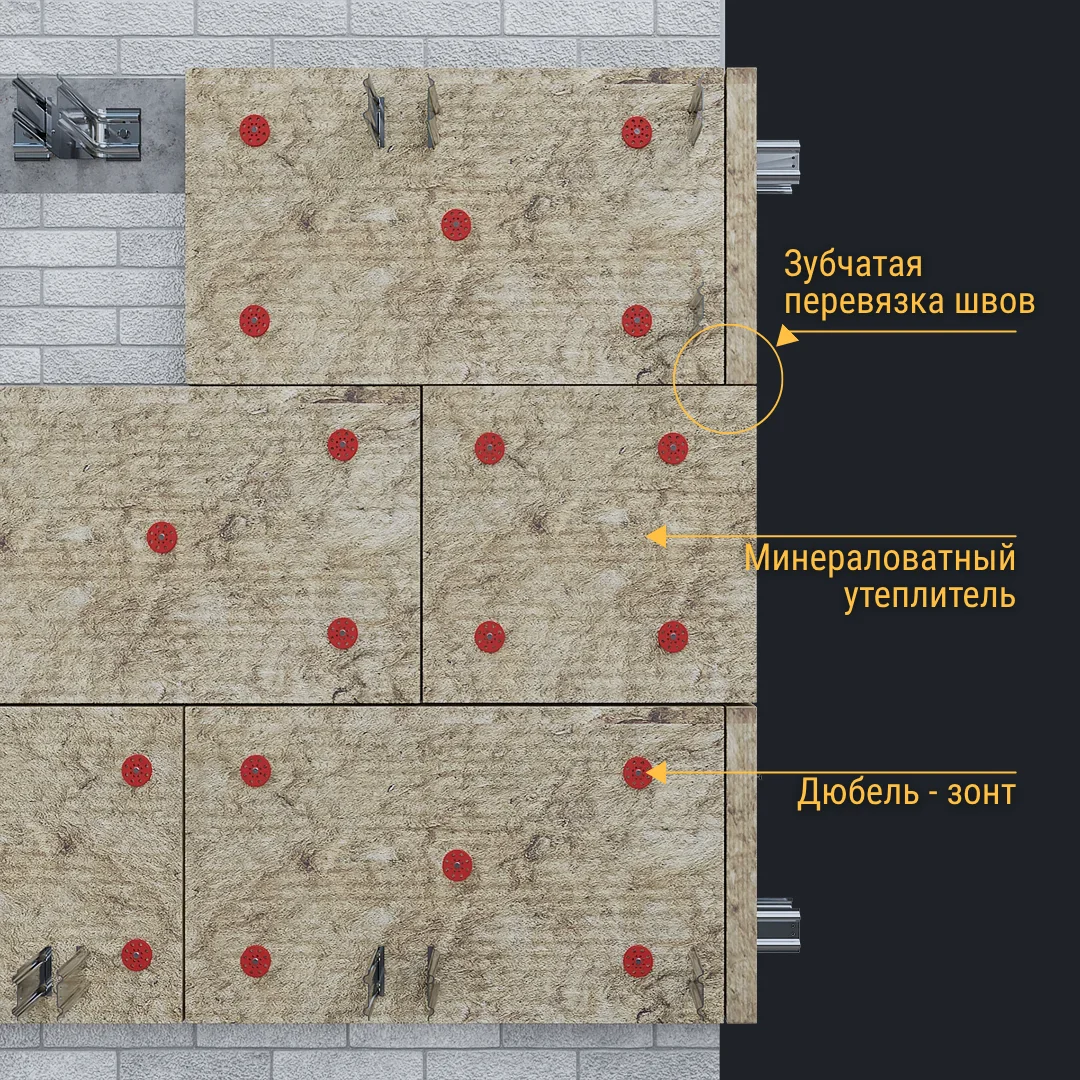

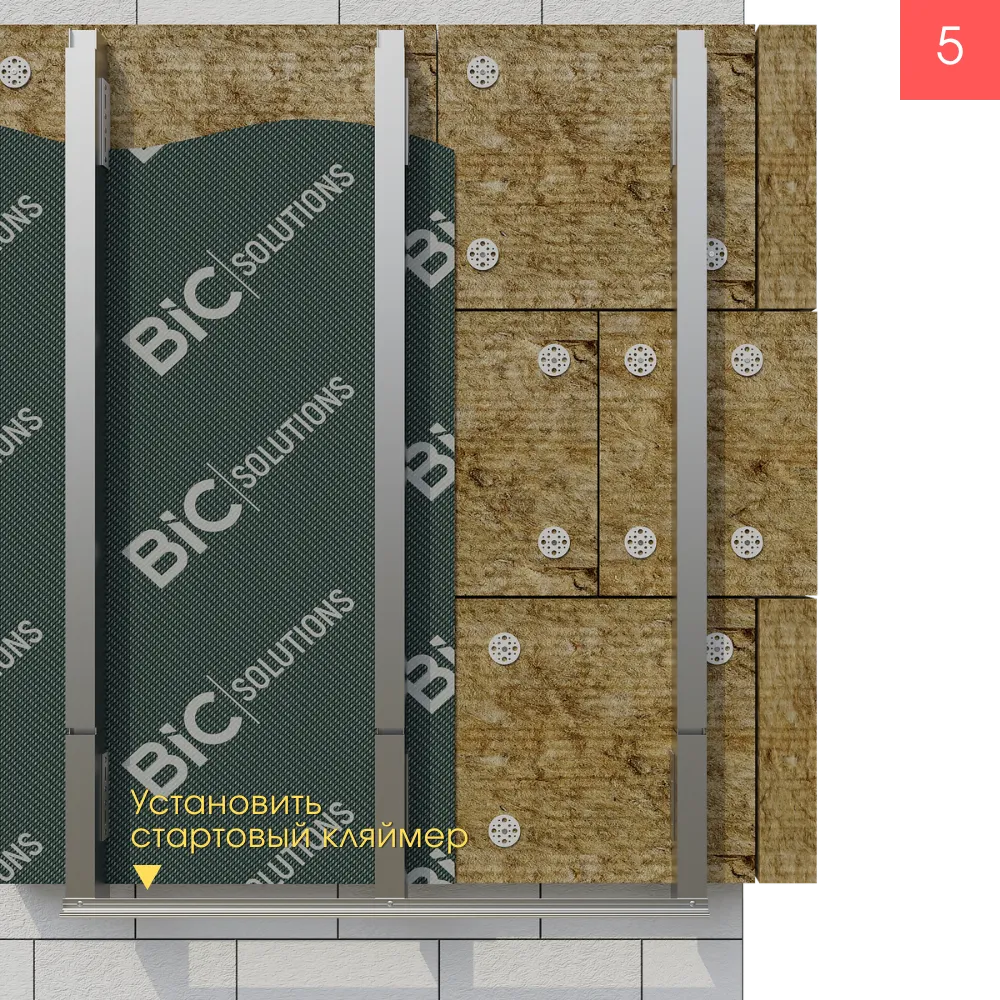

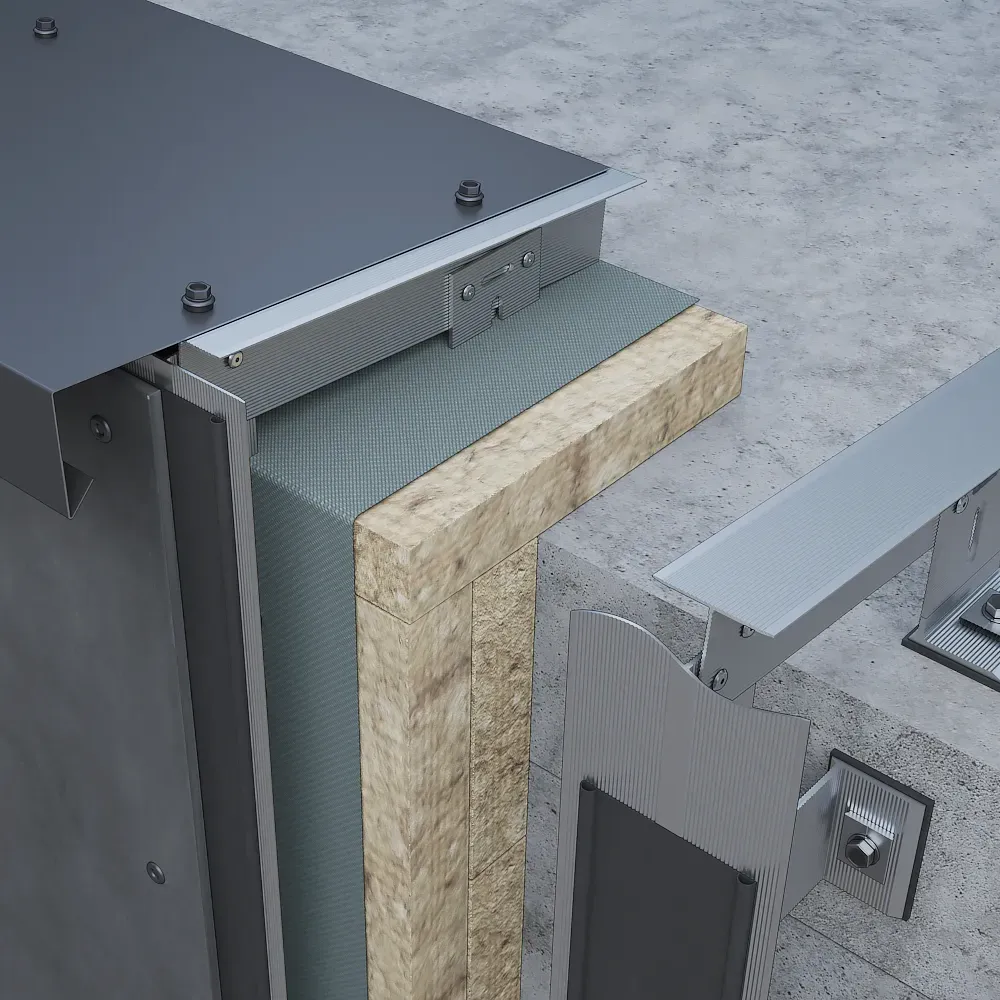

монтаж теплоизоляции и ветрозащитной гидрозащитной мембраны

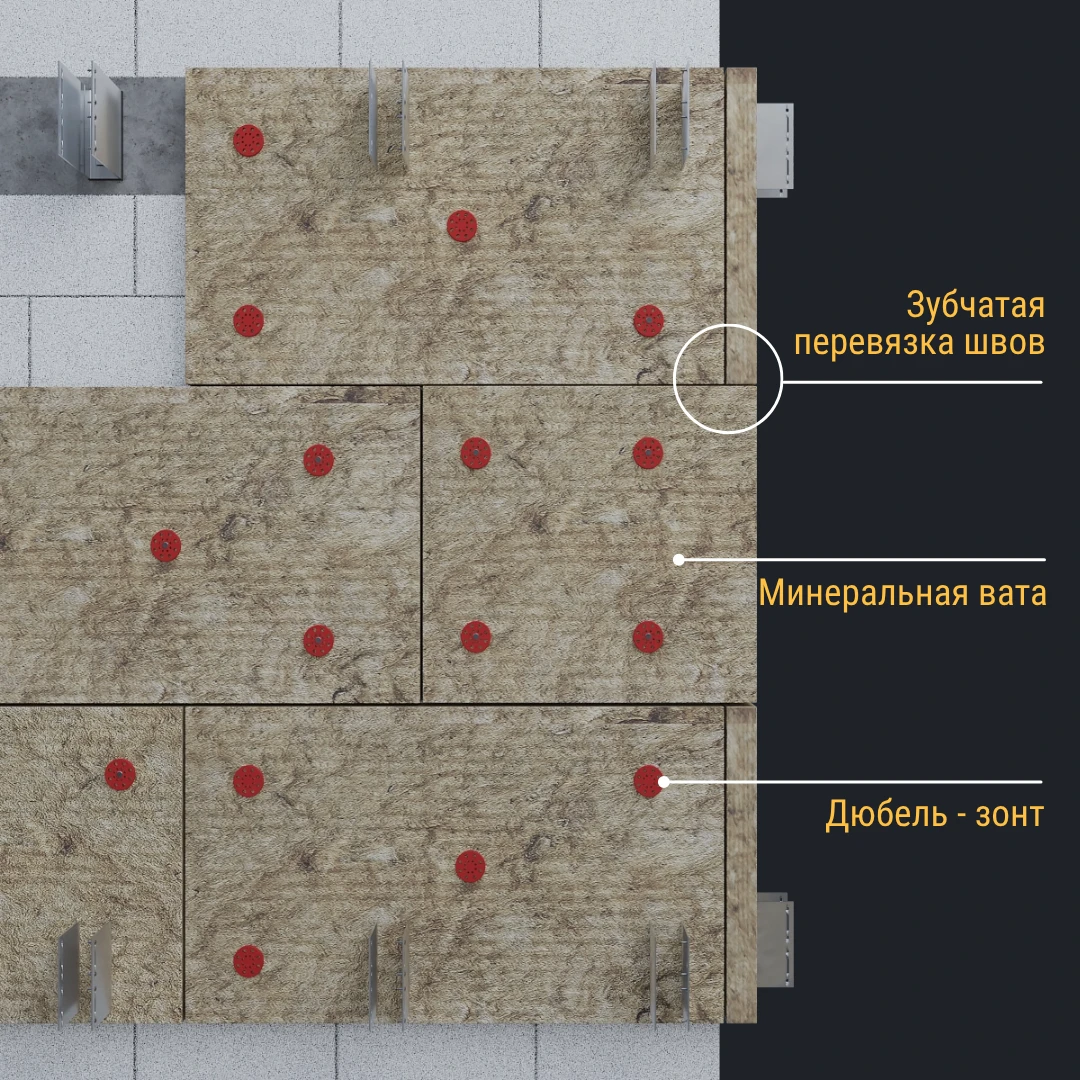

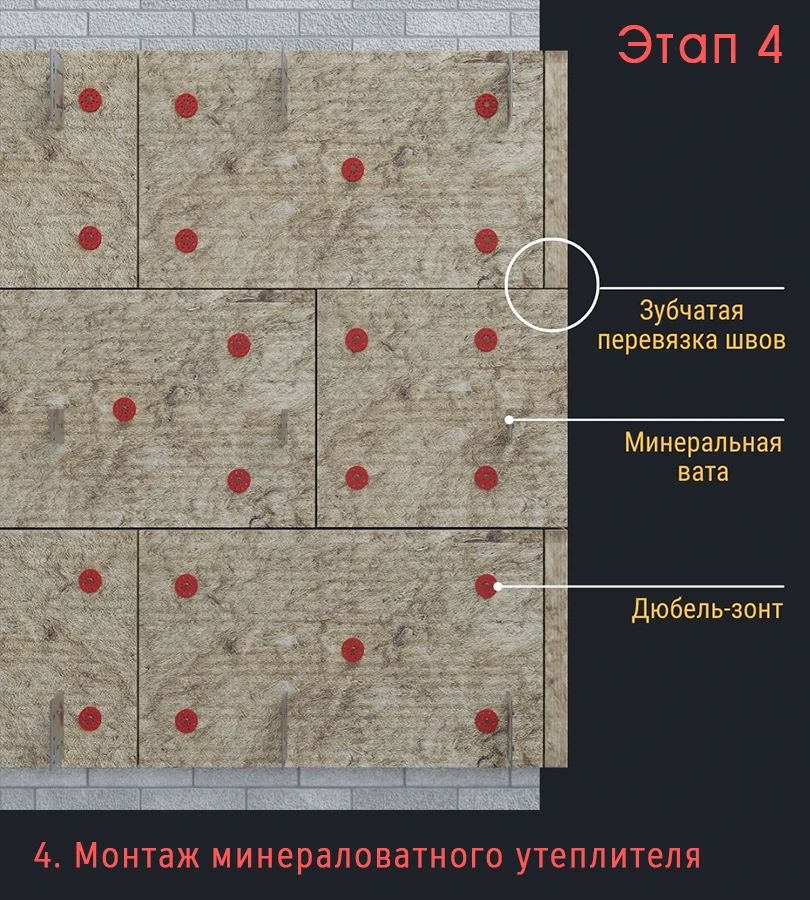

Монтаж теплоизоляции в системе навесного вентилируемого фасада выполняется плитами из каменной ваты. Укладку начинают с нижнего ряда, опирая плиты на стартовый профиль или цоколь, с последующим монтажом снизу вверх.

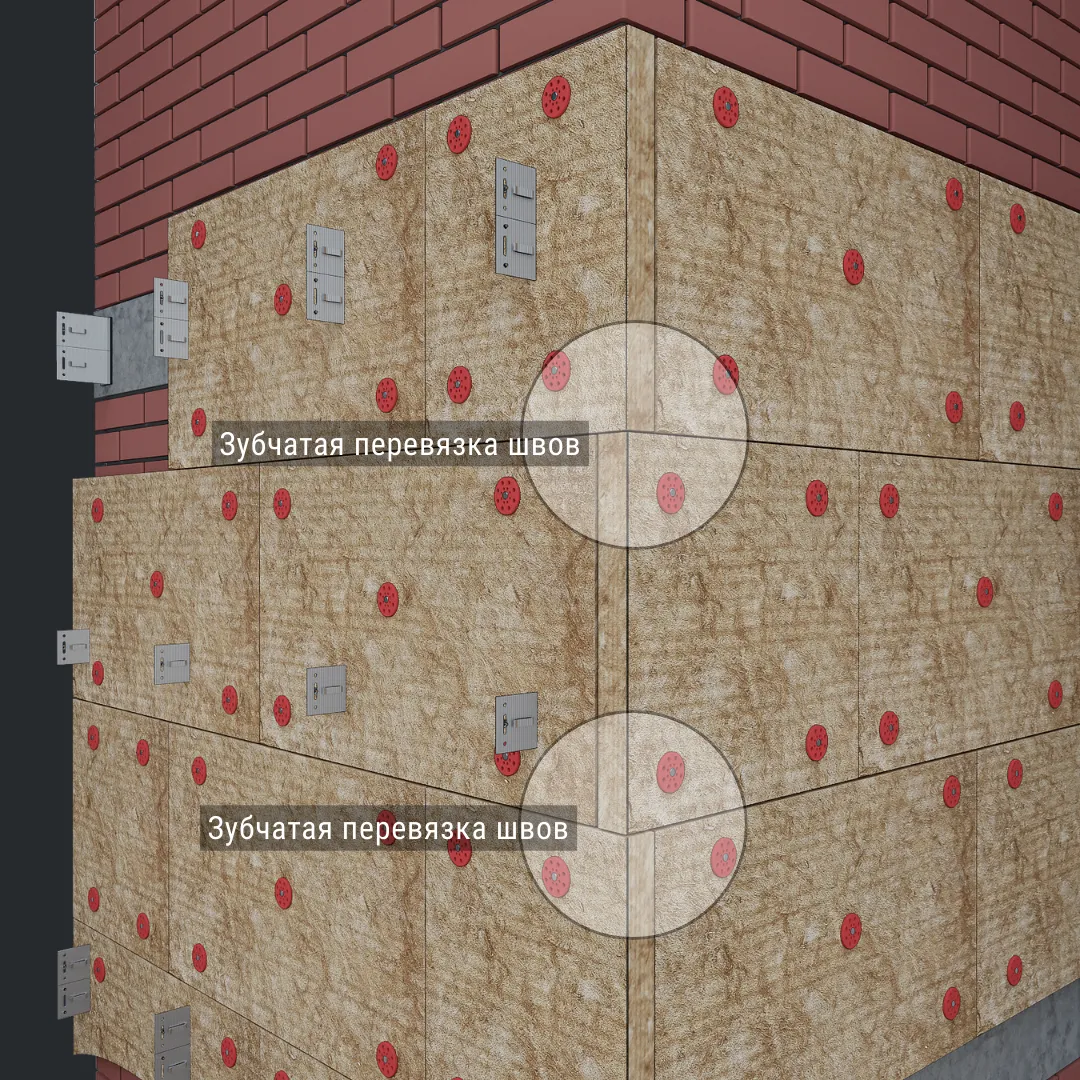

Плиты устанавливаются в шахматном порядке вплотную друг к другу, без образования сквозных зазоров. Крепление осуществляется фасадными дюбелями согласно проекту и расчёту нагрузок. Недопустимо смятие утеплителя крепёжными элементами, так как это снижает его теплоизоляционные свойства.

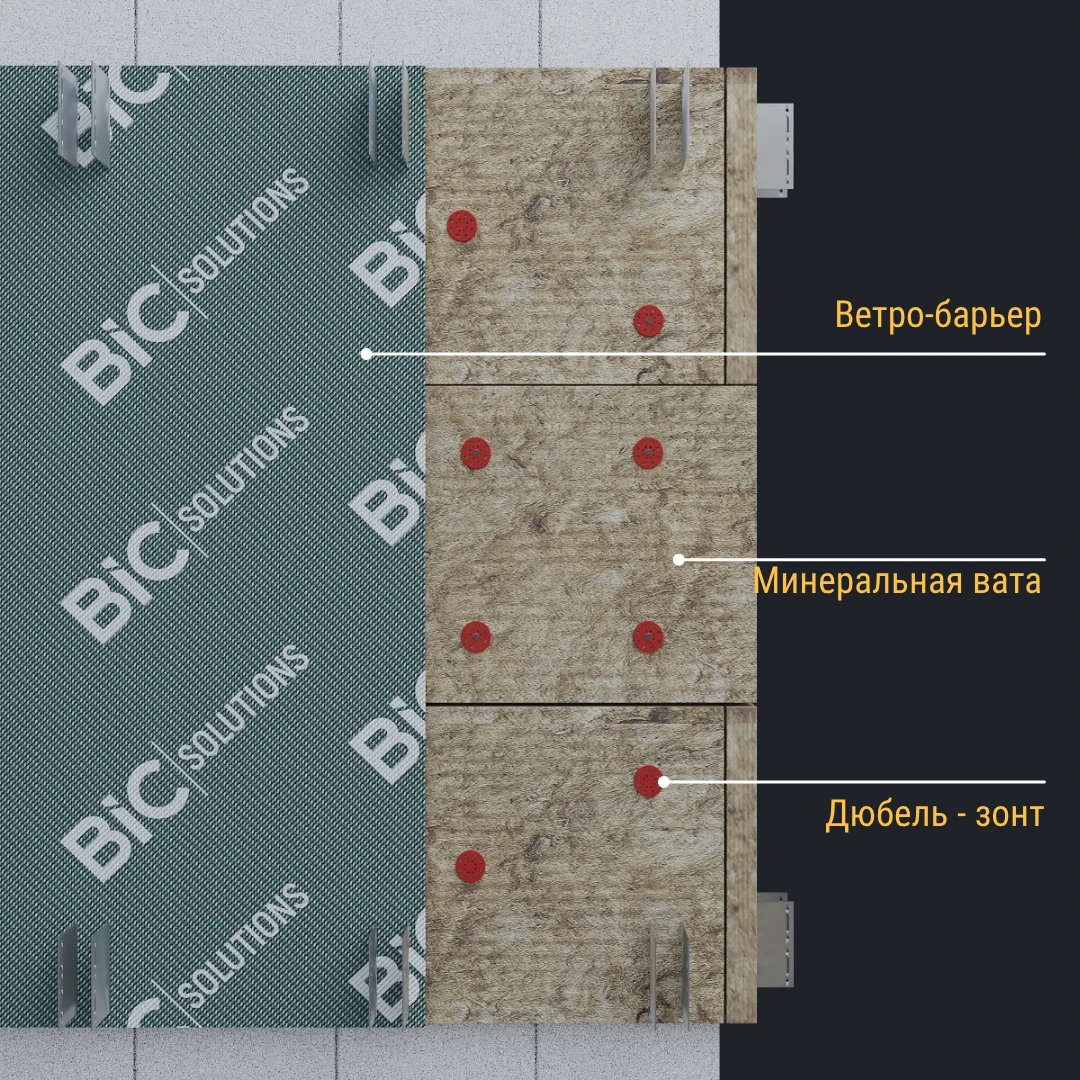

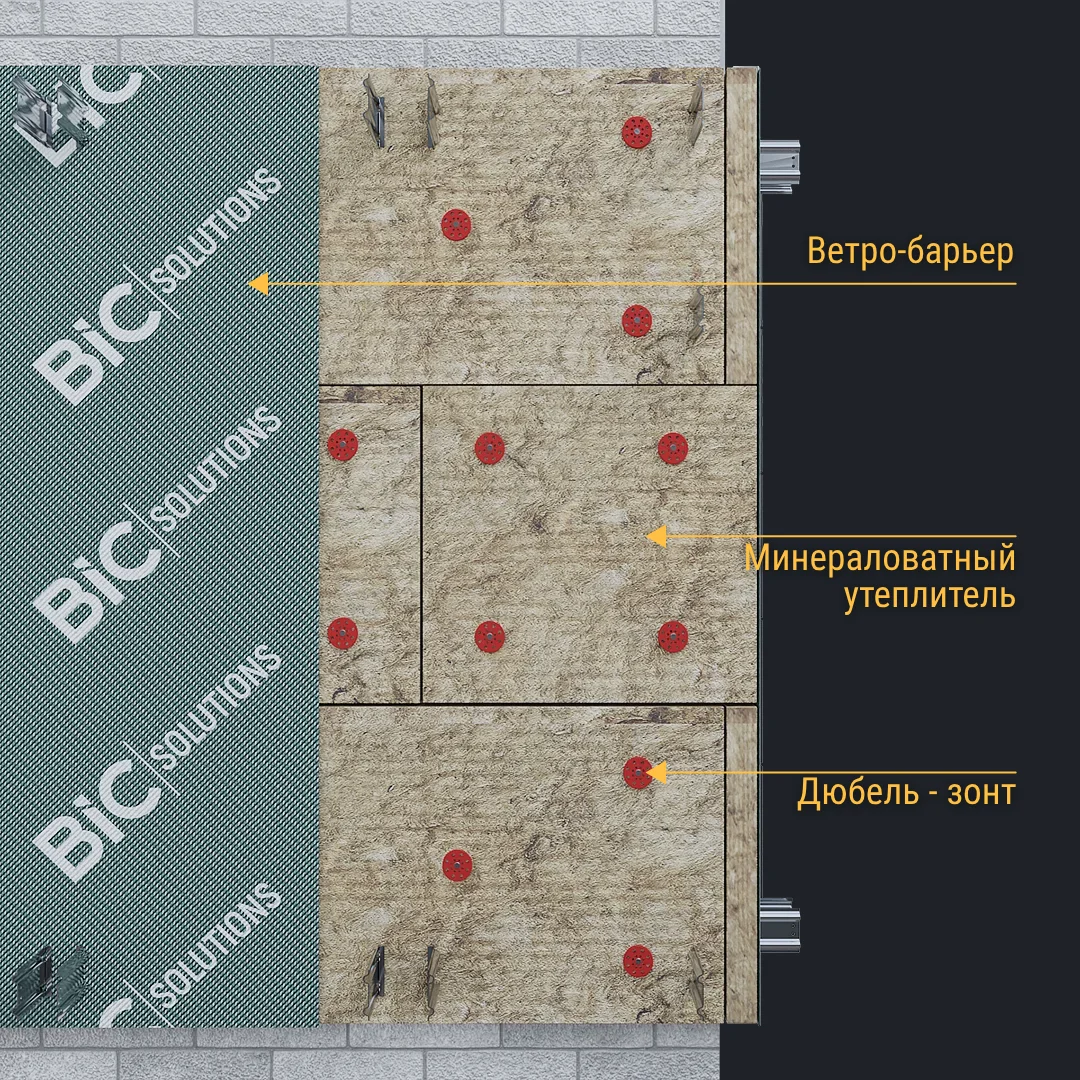

Поверх теплоизоляции монтируется ветрозащитная мембрана с нахлёстом не менее 100 мм, обеспечивающая защиту от влаги и выдувания тепла при сохранении паропроницаемости конструкции.

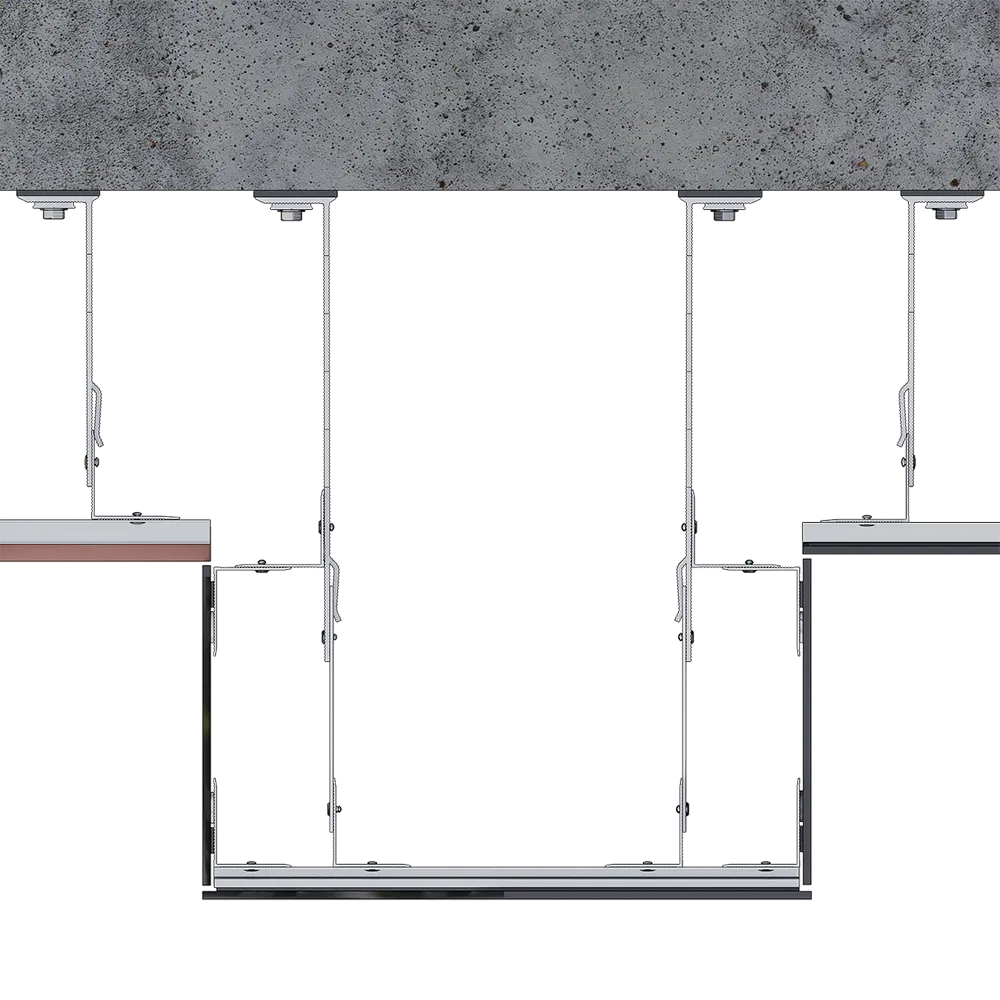

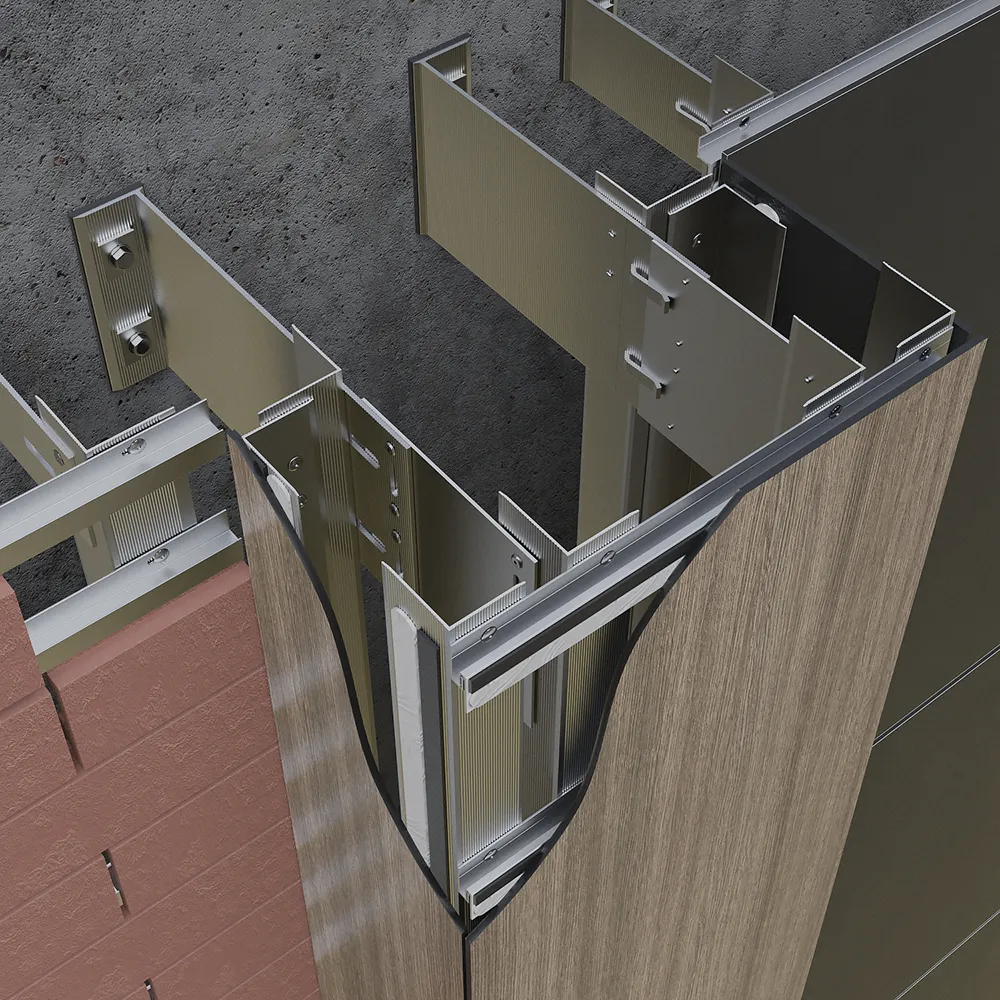

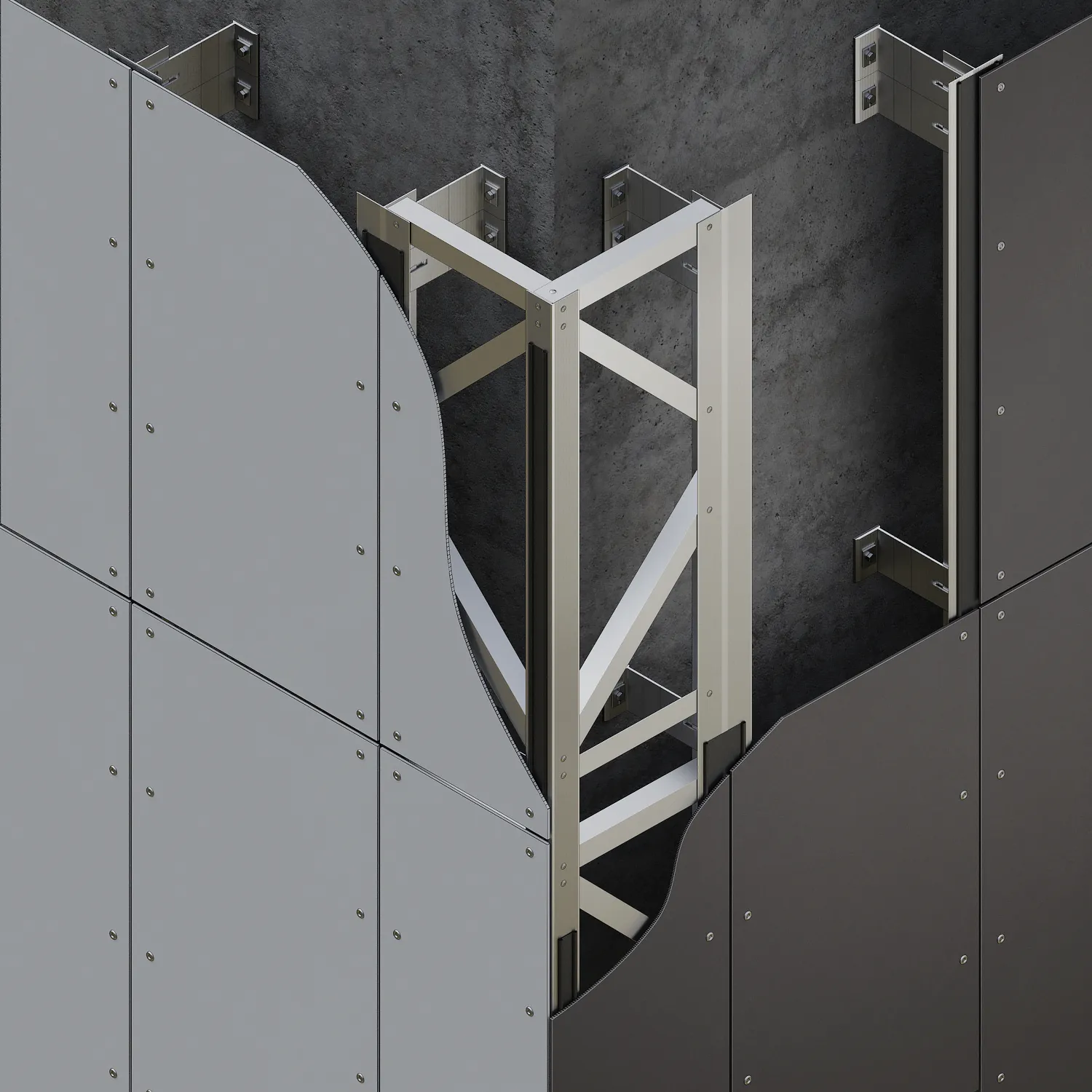

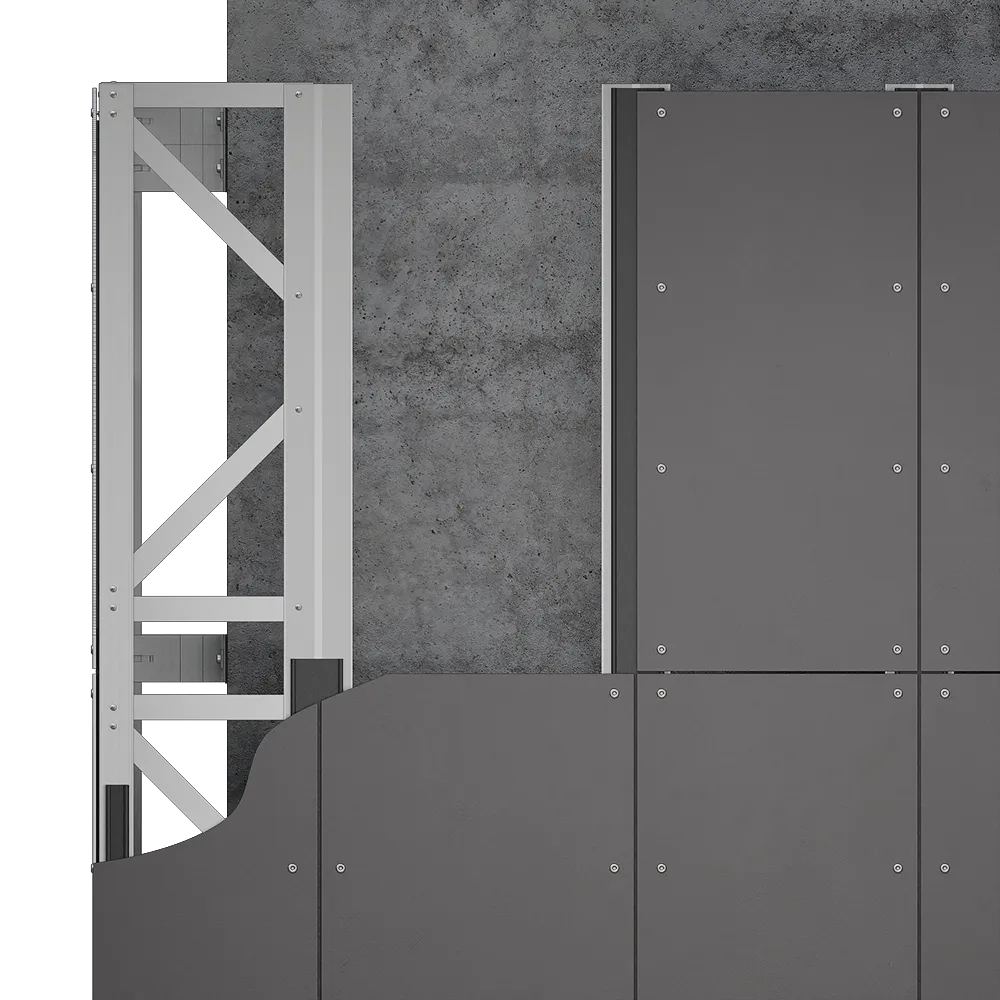

Монтаж направляющих профилей, кляймеров и элементов облицовки НВФ

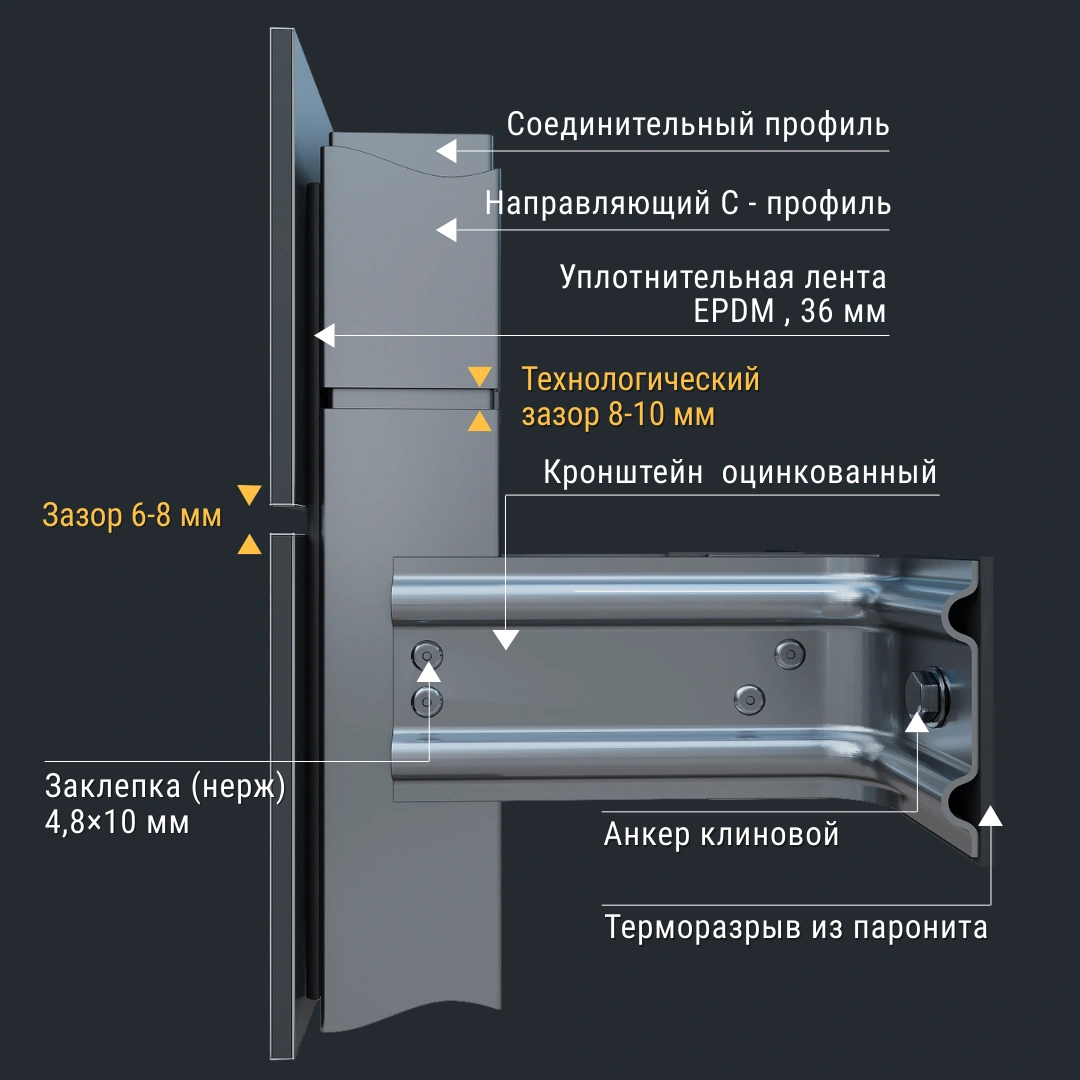

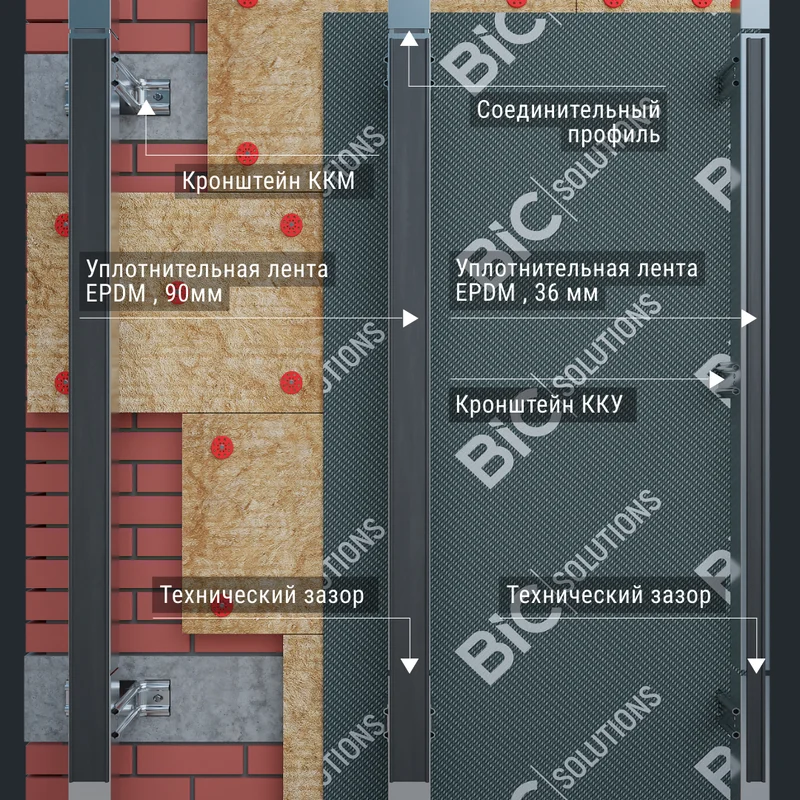

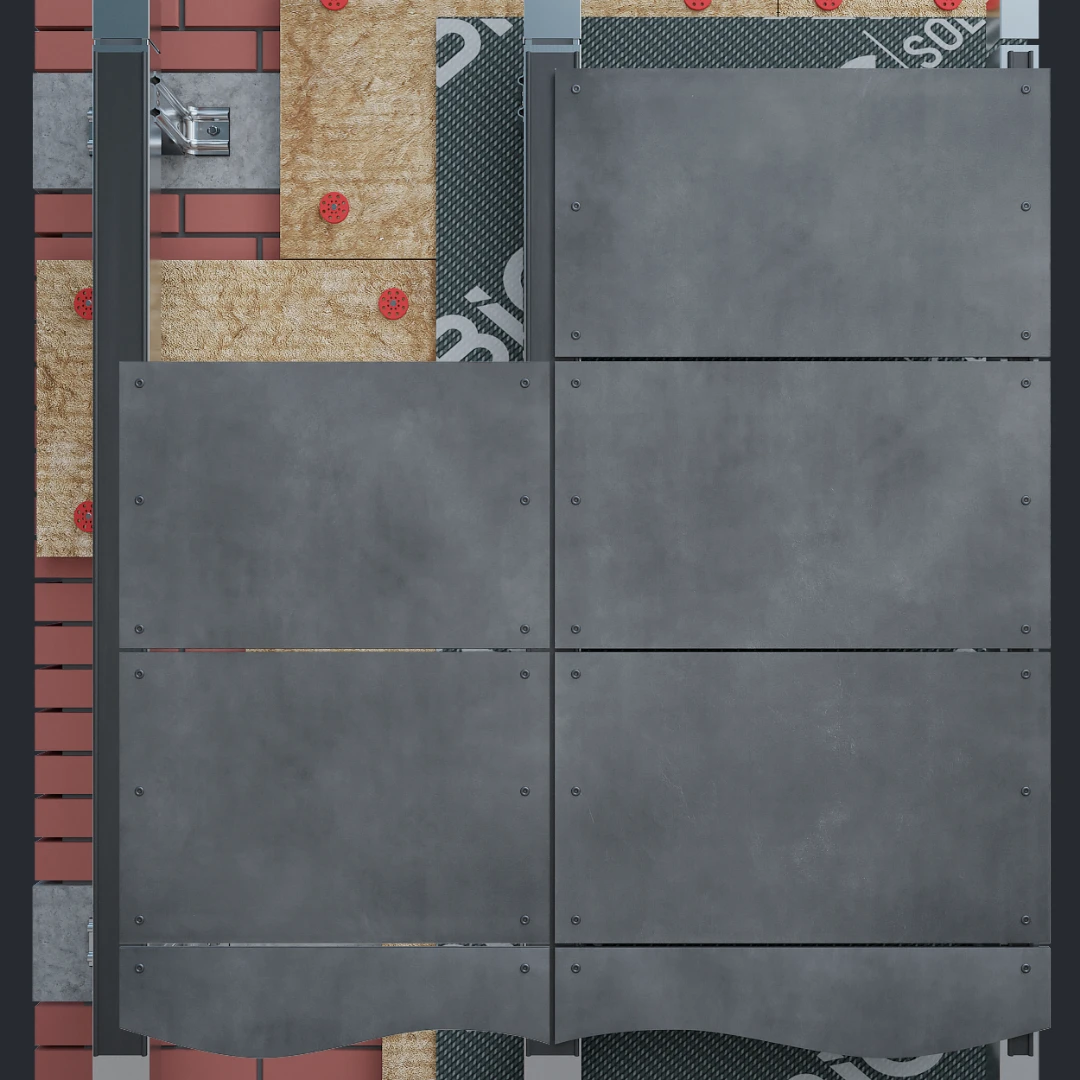

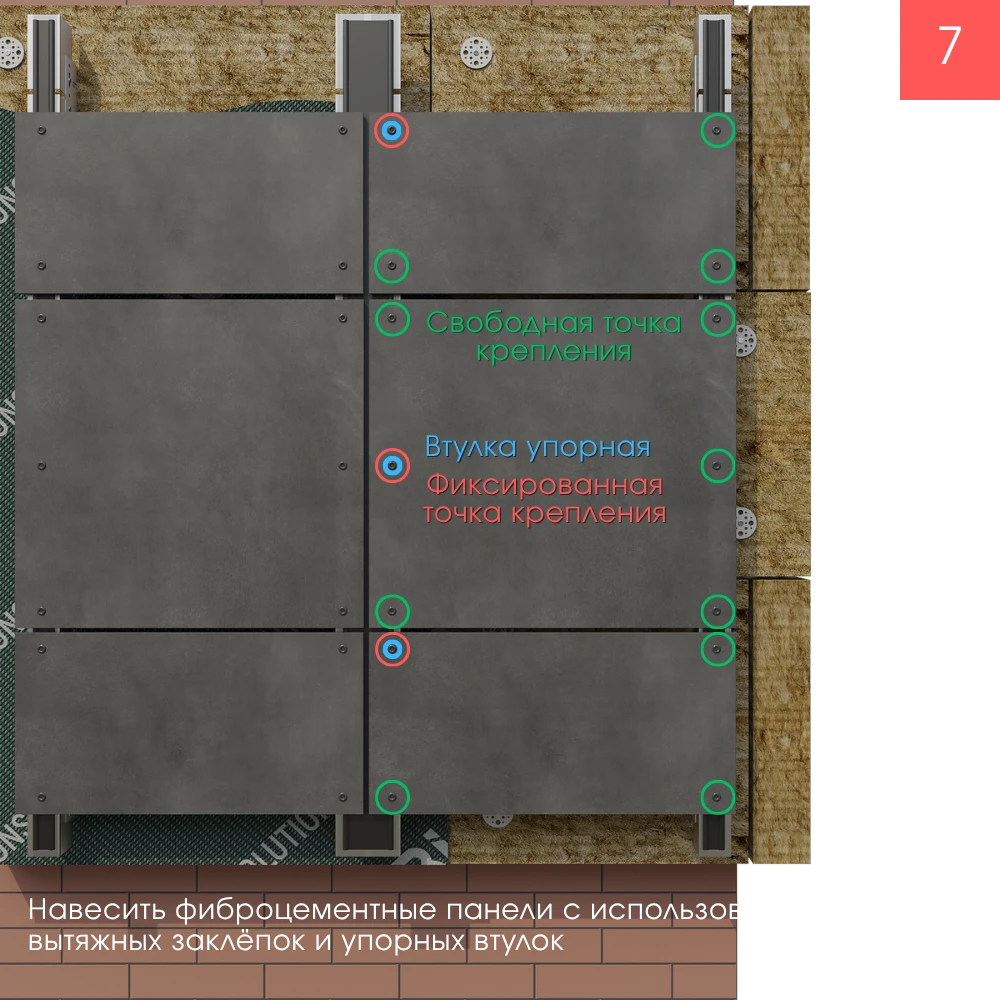

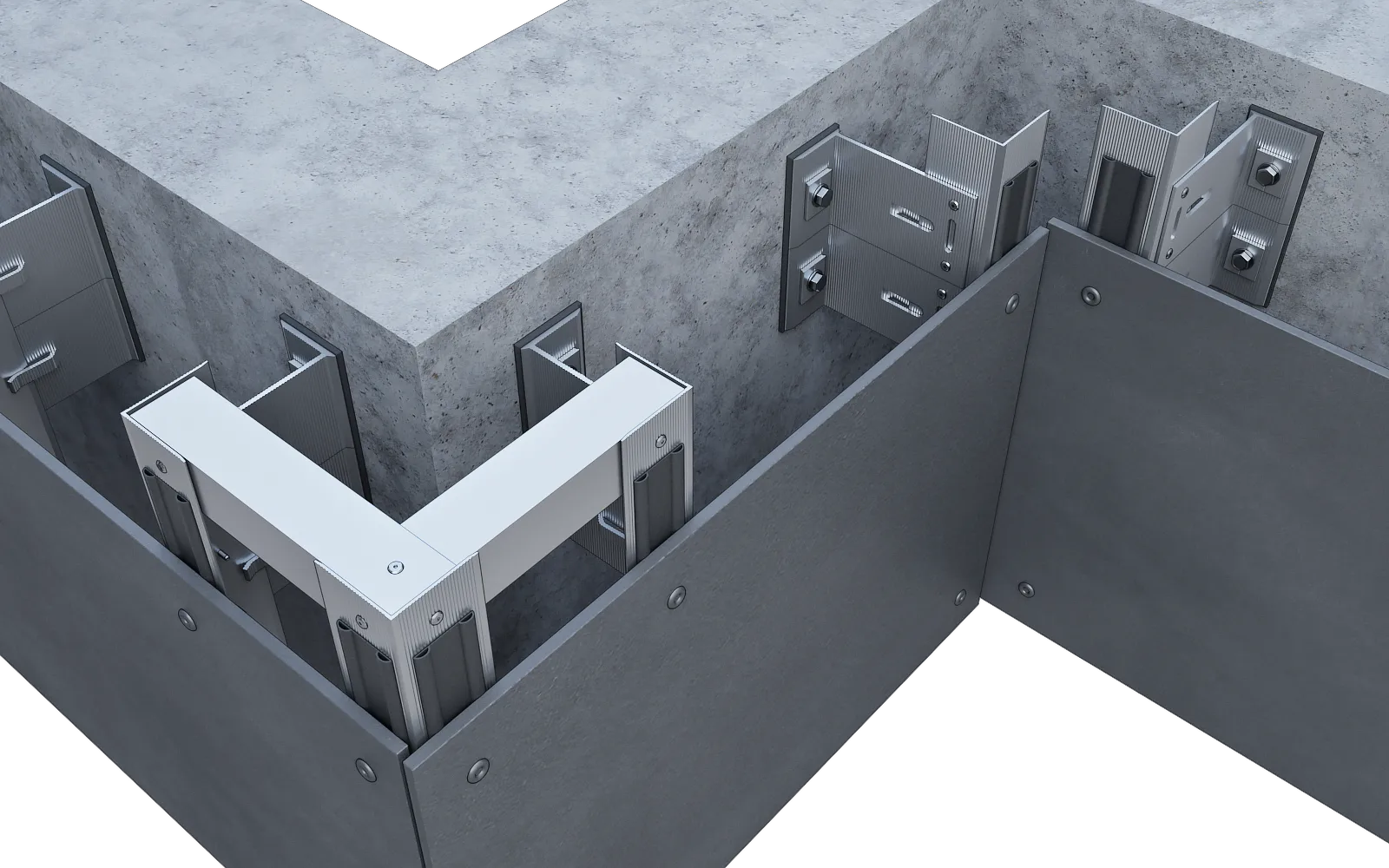

Оцинкованная подконструкция + фиброцементные панели
ШАГ - 1
В пазы ККУ или ККМ кронштейнов установить направляющие профили
ШАГ - 2
Приклеить уплотнительную EPDM ленту к направляющим профилям
ШАГ - 3

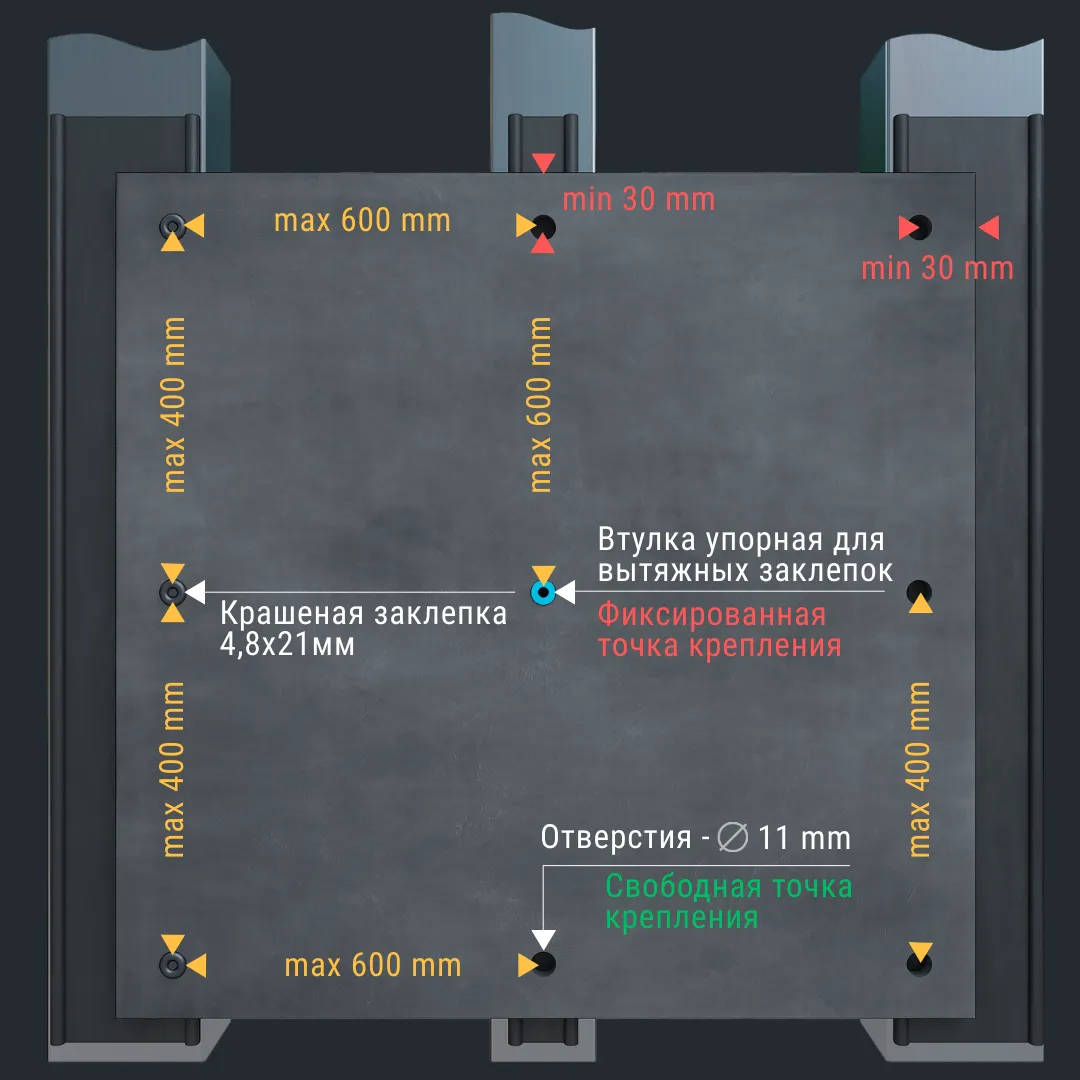

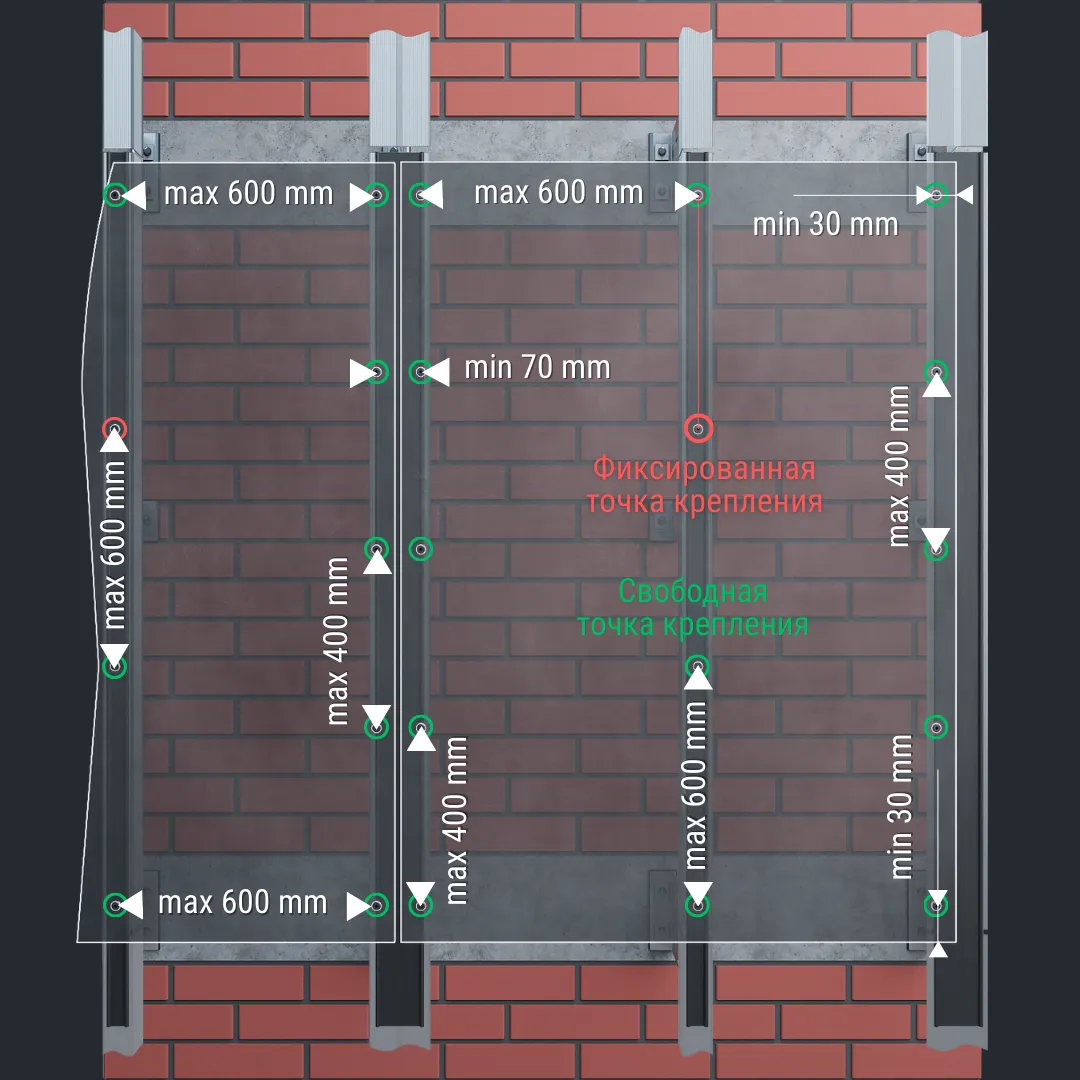

Отрезать лист ФЦП нужного размера, просверлить отверстие диаметром - 11 мм.
ШАГ - 4

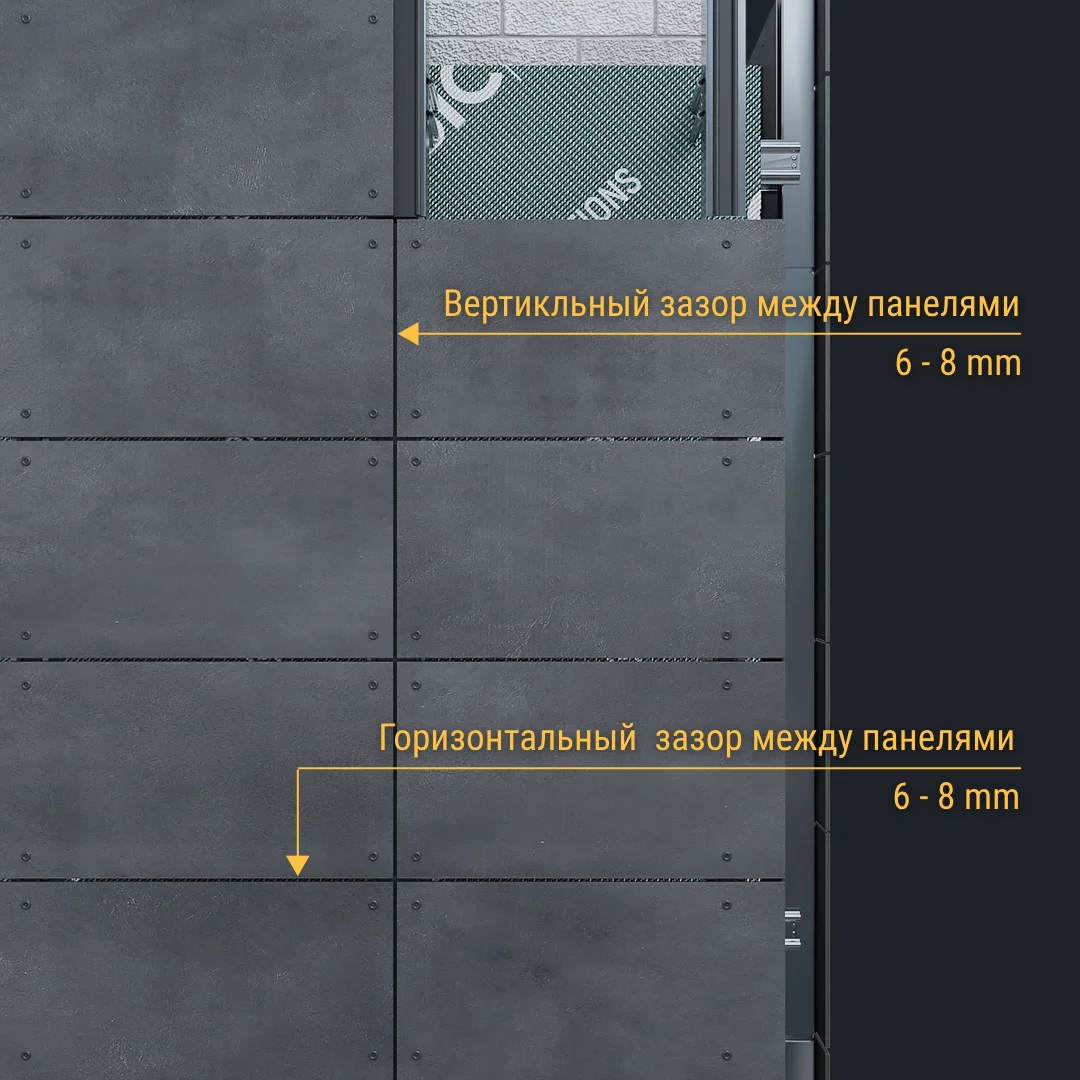

Установить фиброцементные панели, соблюдая размер зазора между панелями

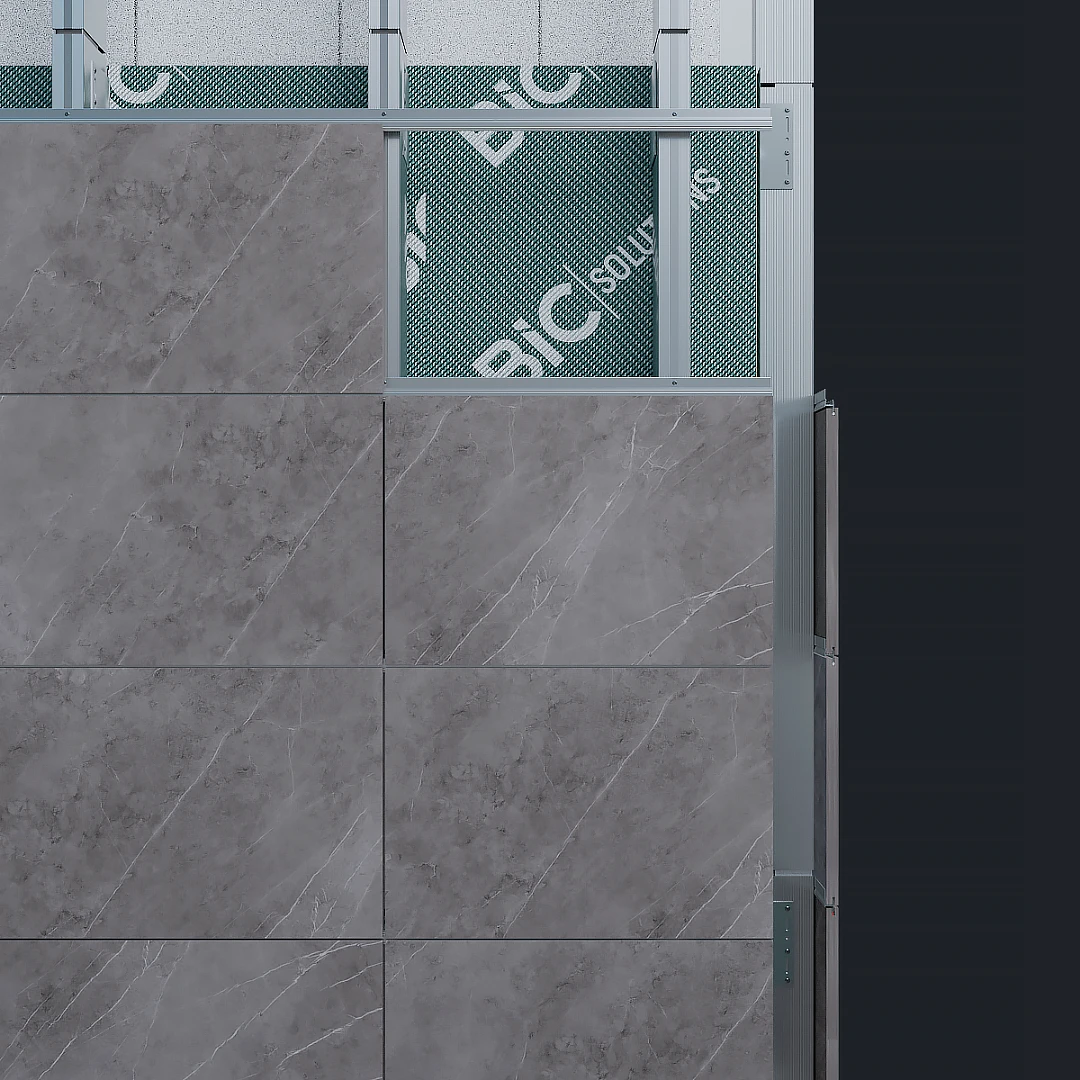

Алюминиевая подконструкция + керамические / HPL панели
ШАГ - 1
В пазы несущих и опорных кронштейнов установить вертикальные профили
ШАГ - 2

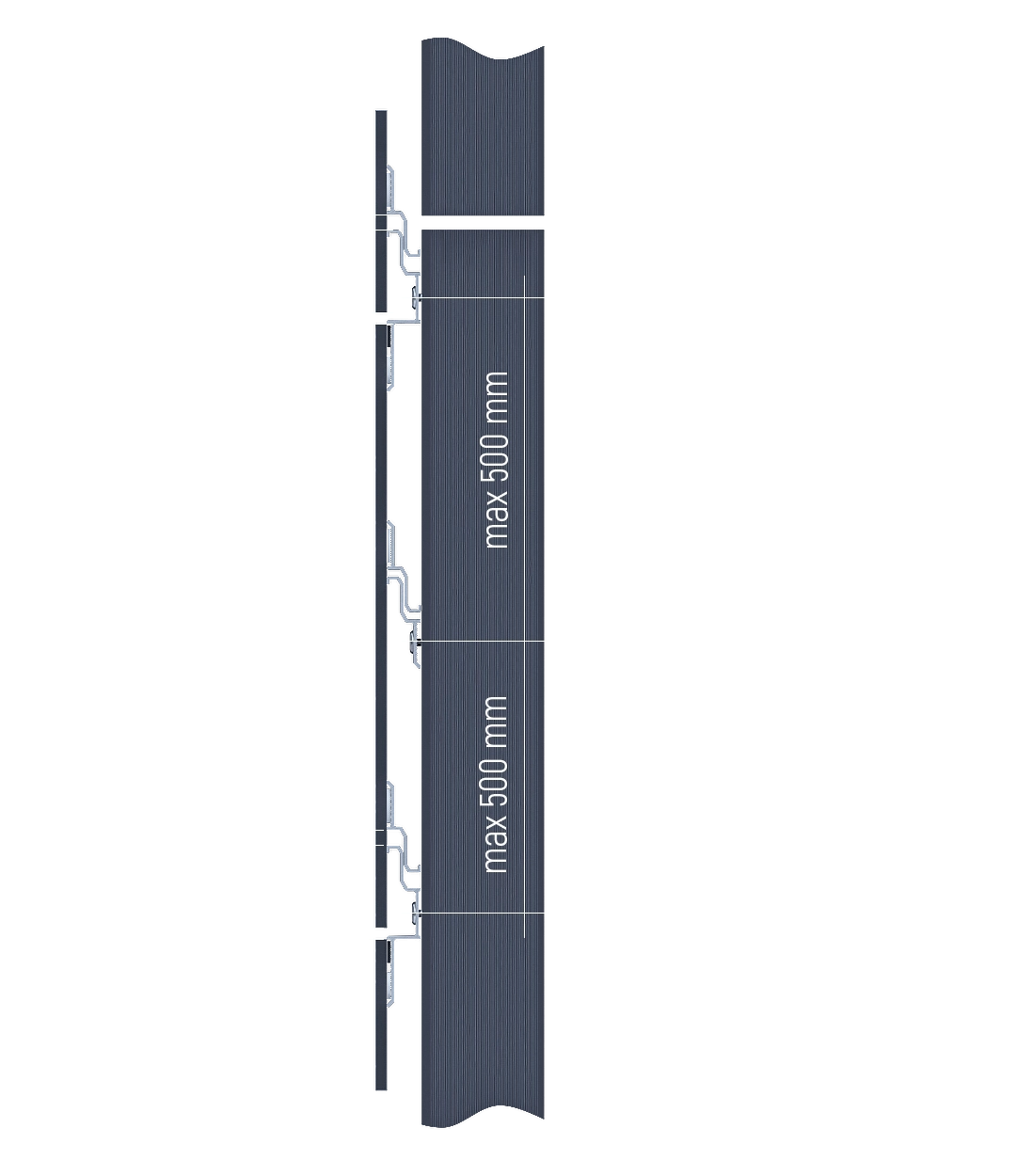

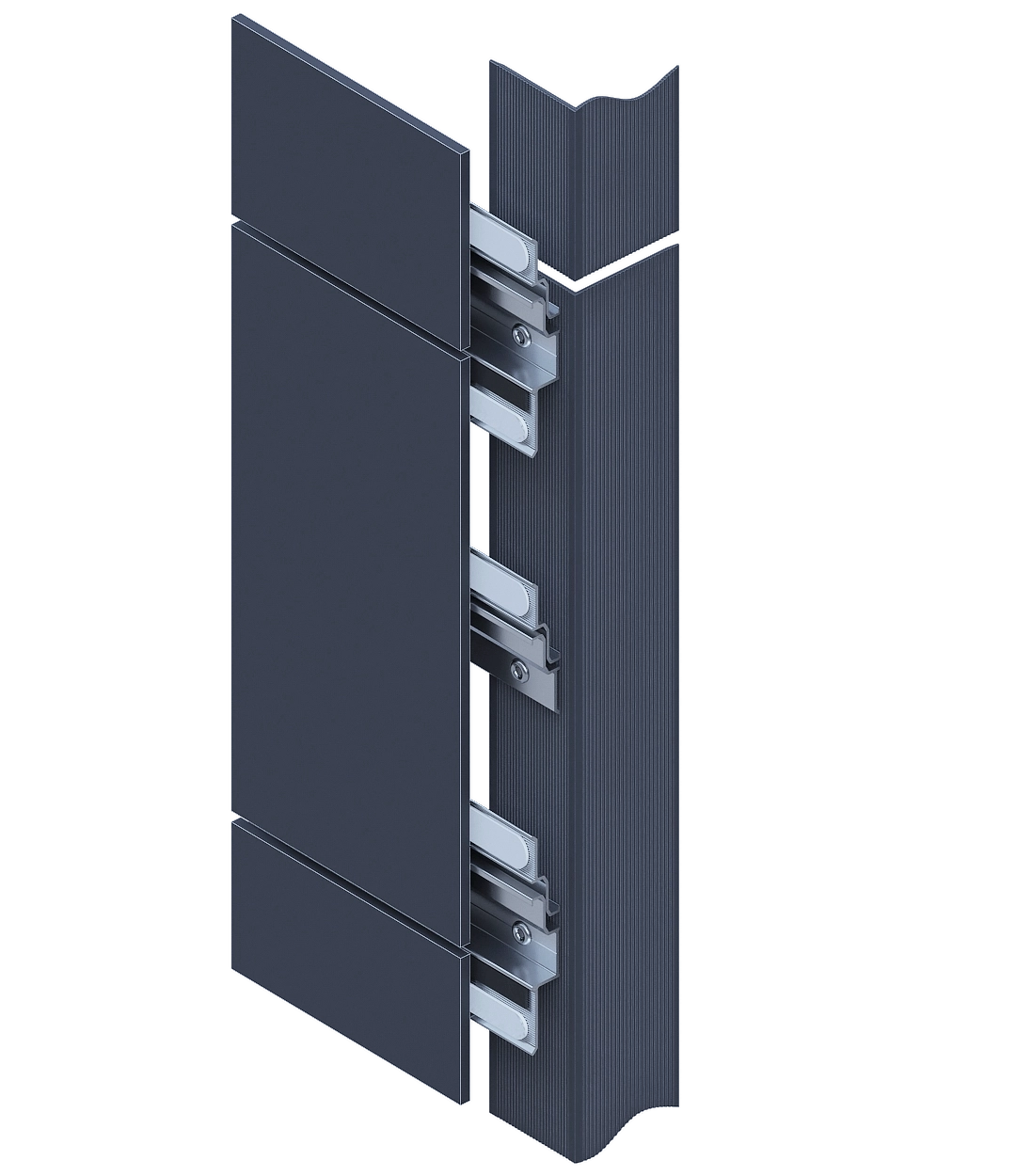

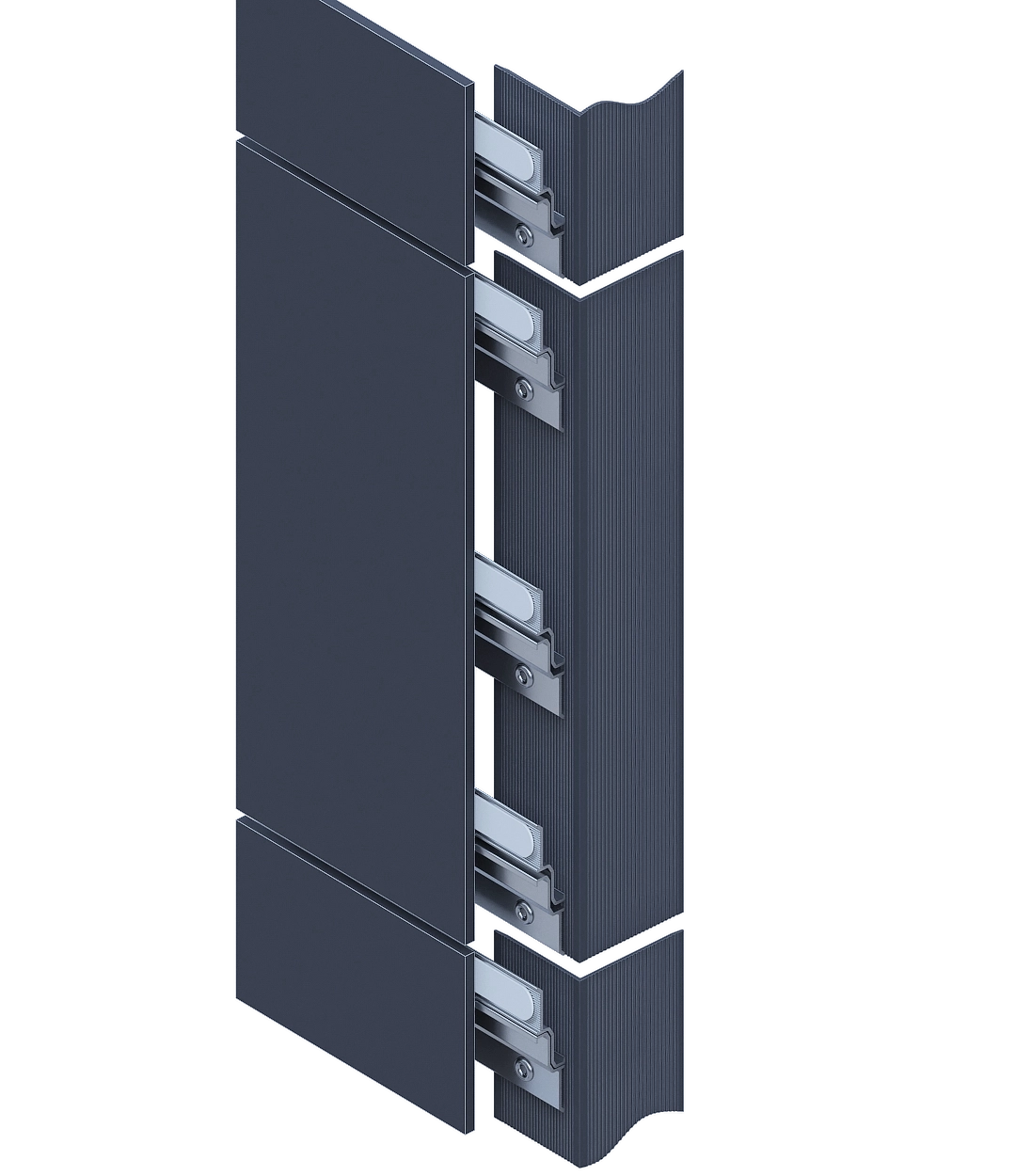

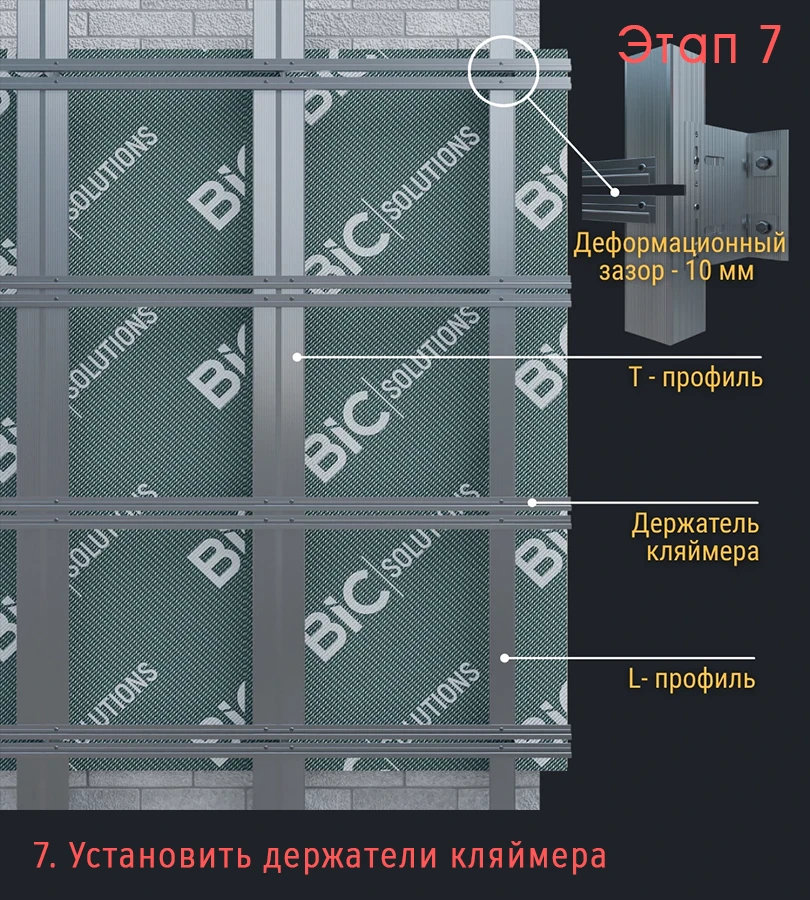

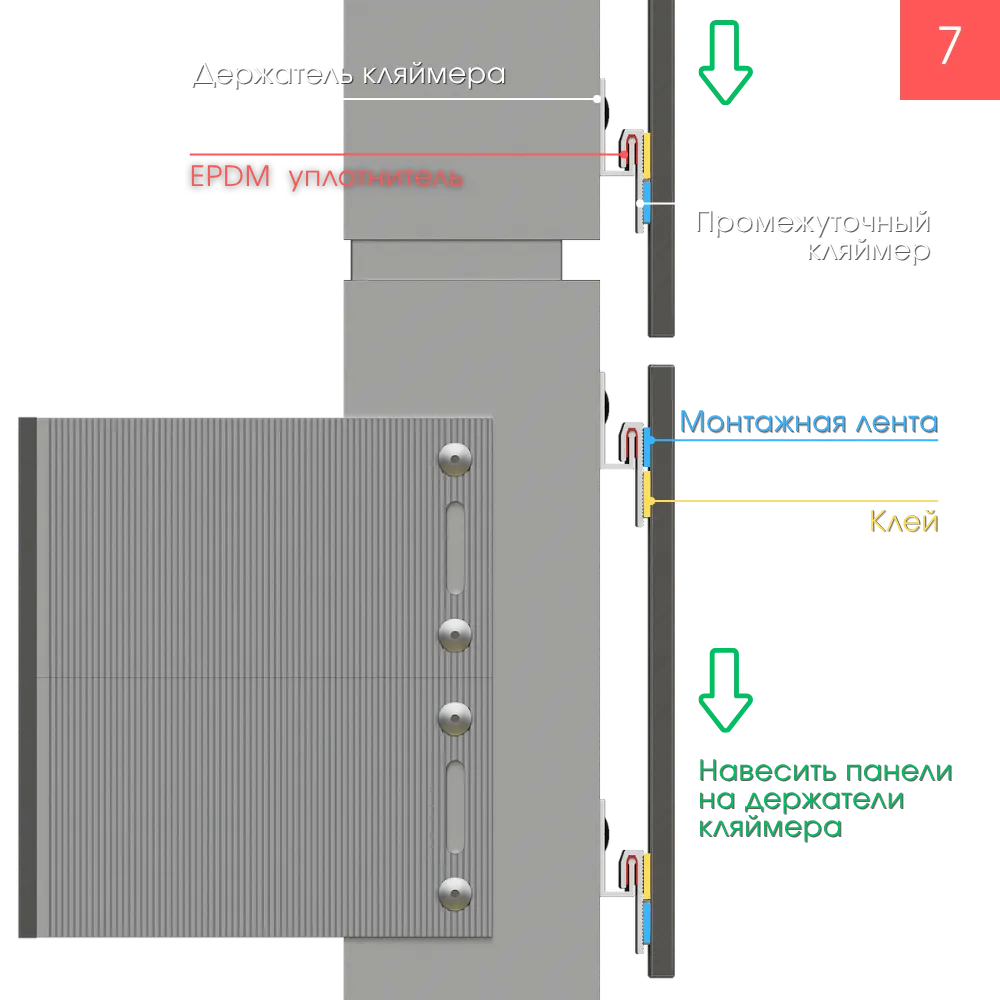

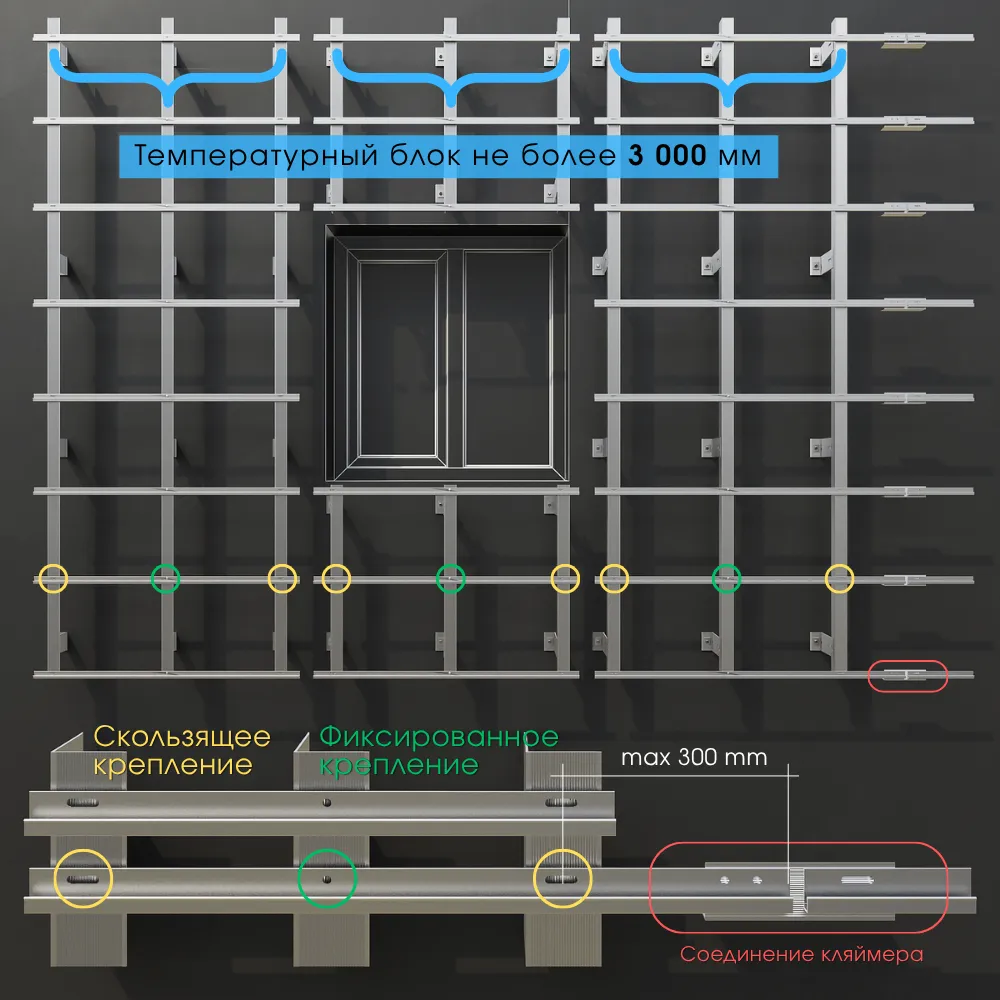

Закрепить держатели кляймера к направляющим с помощью заклепок
ШАГ - 3

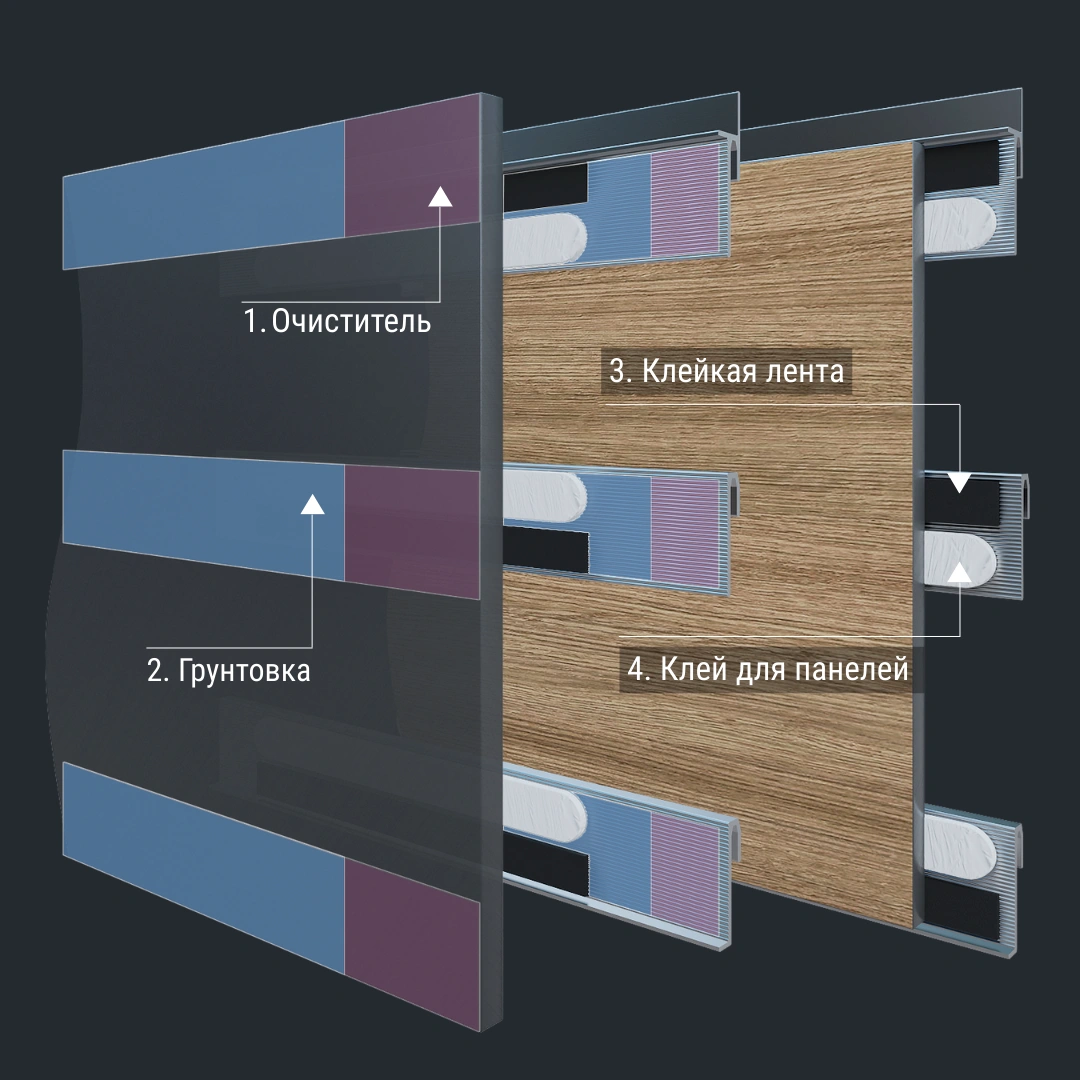

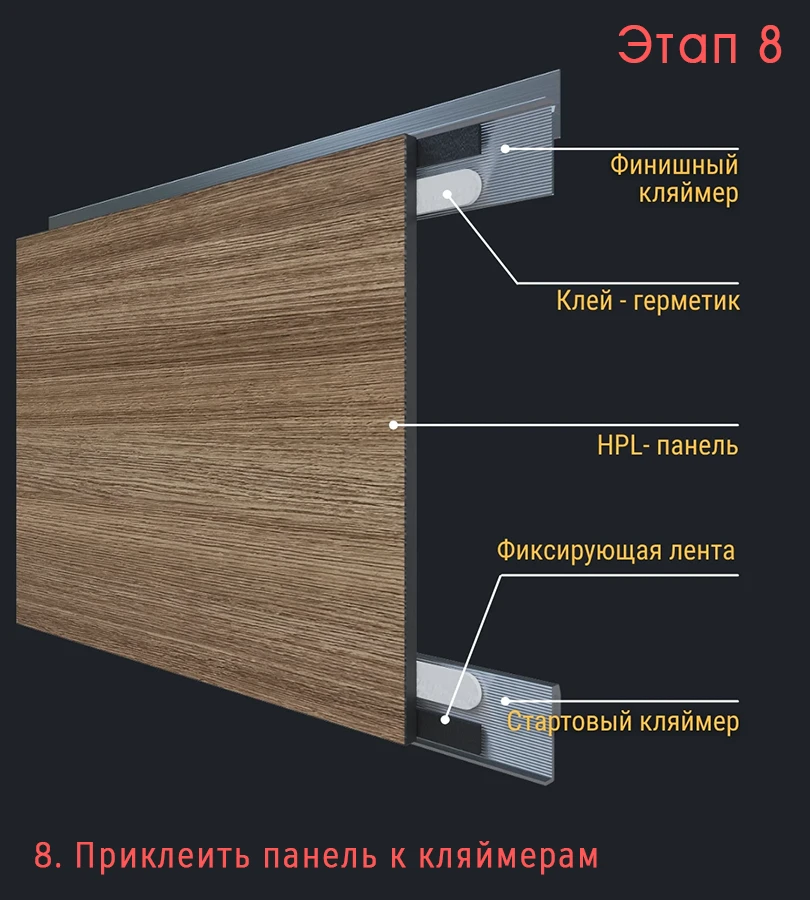

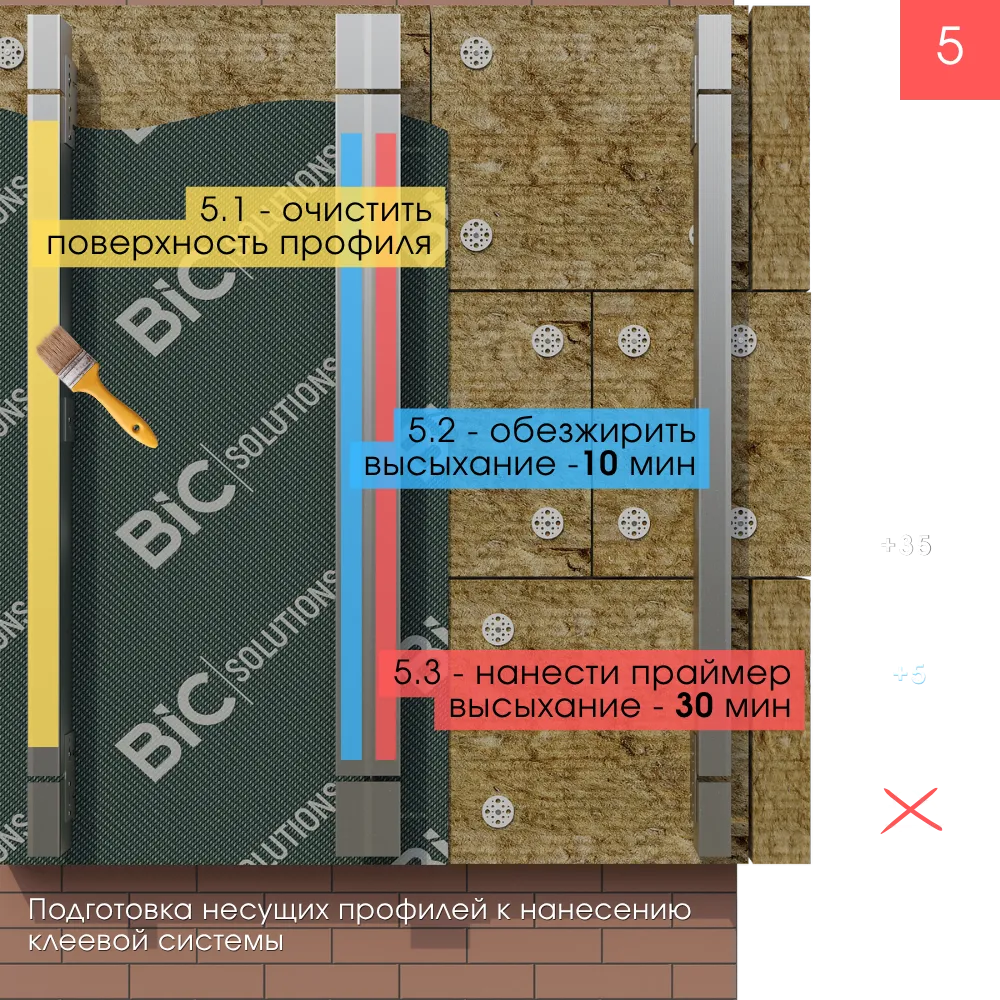

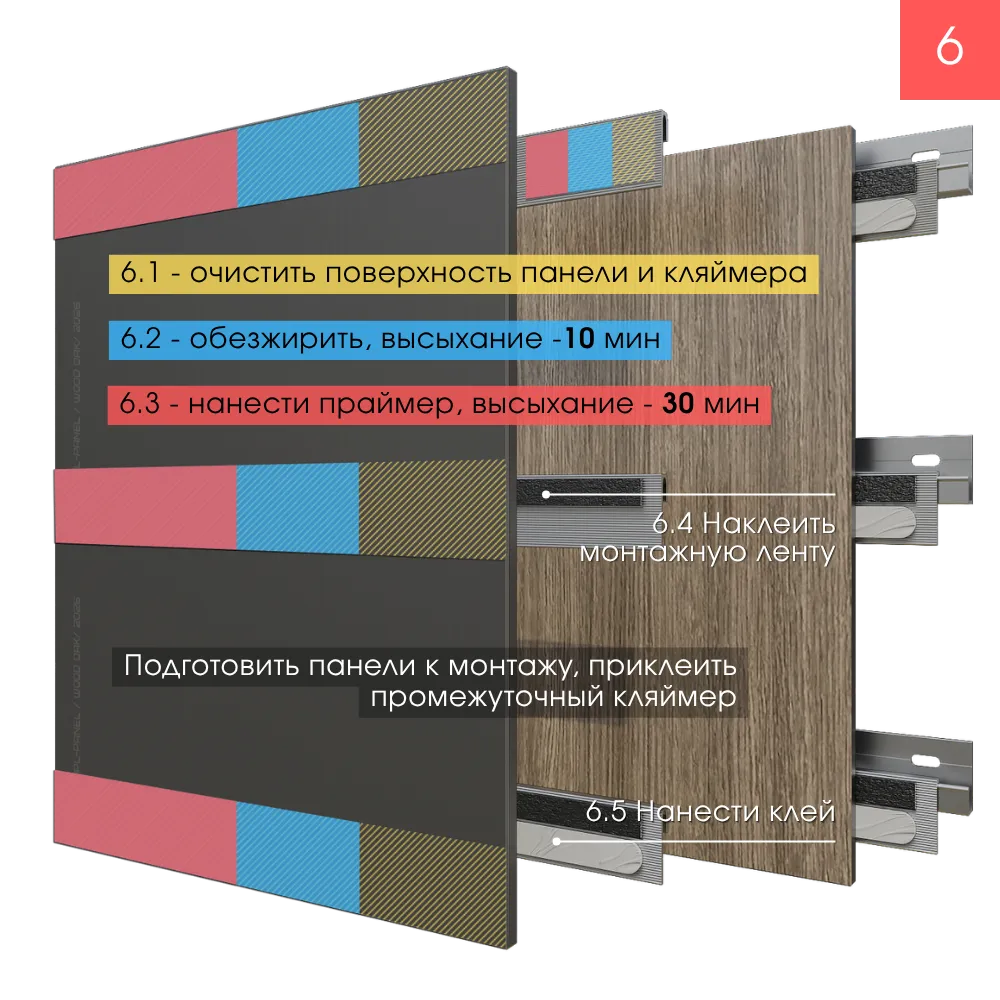

Приклеить кляймеры к панелам с помощью клеевой системы
ШАГ - 4

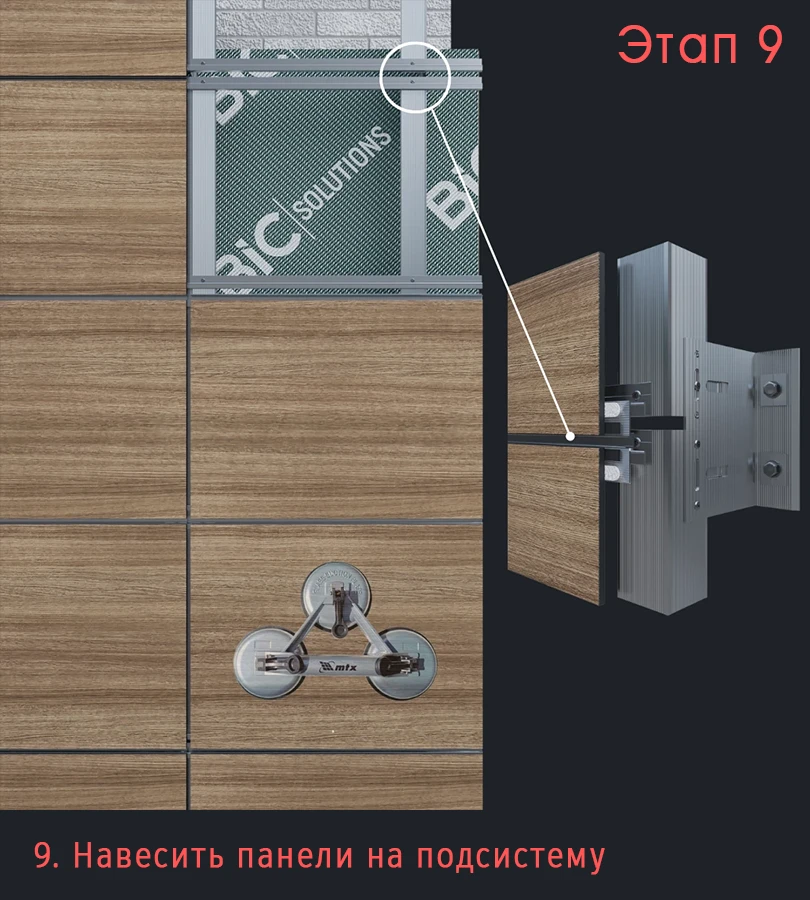

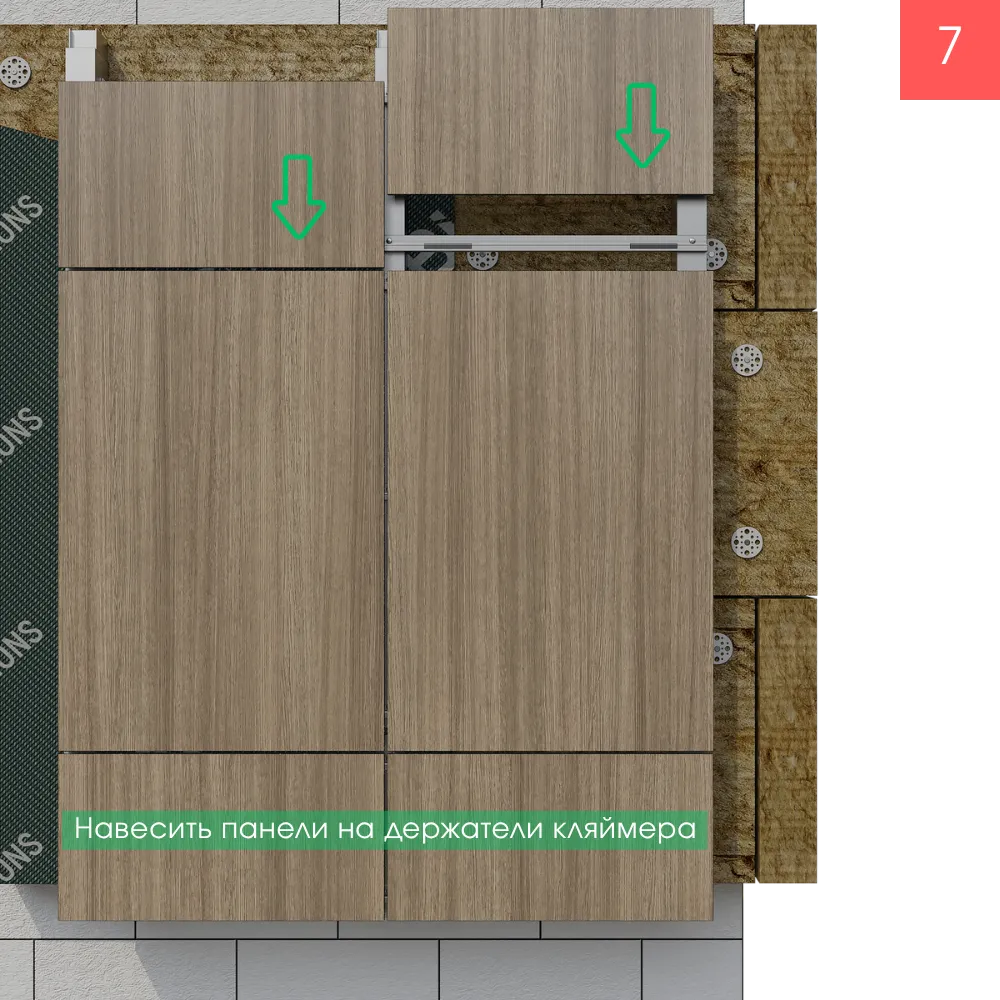

Навесить собранные панели на держатель кляймера
ШАГ - 5
Использовать присоски для крепления панелей на держатель

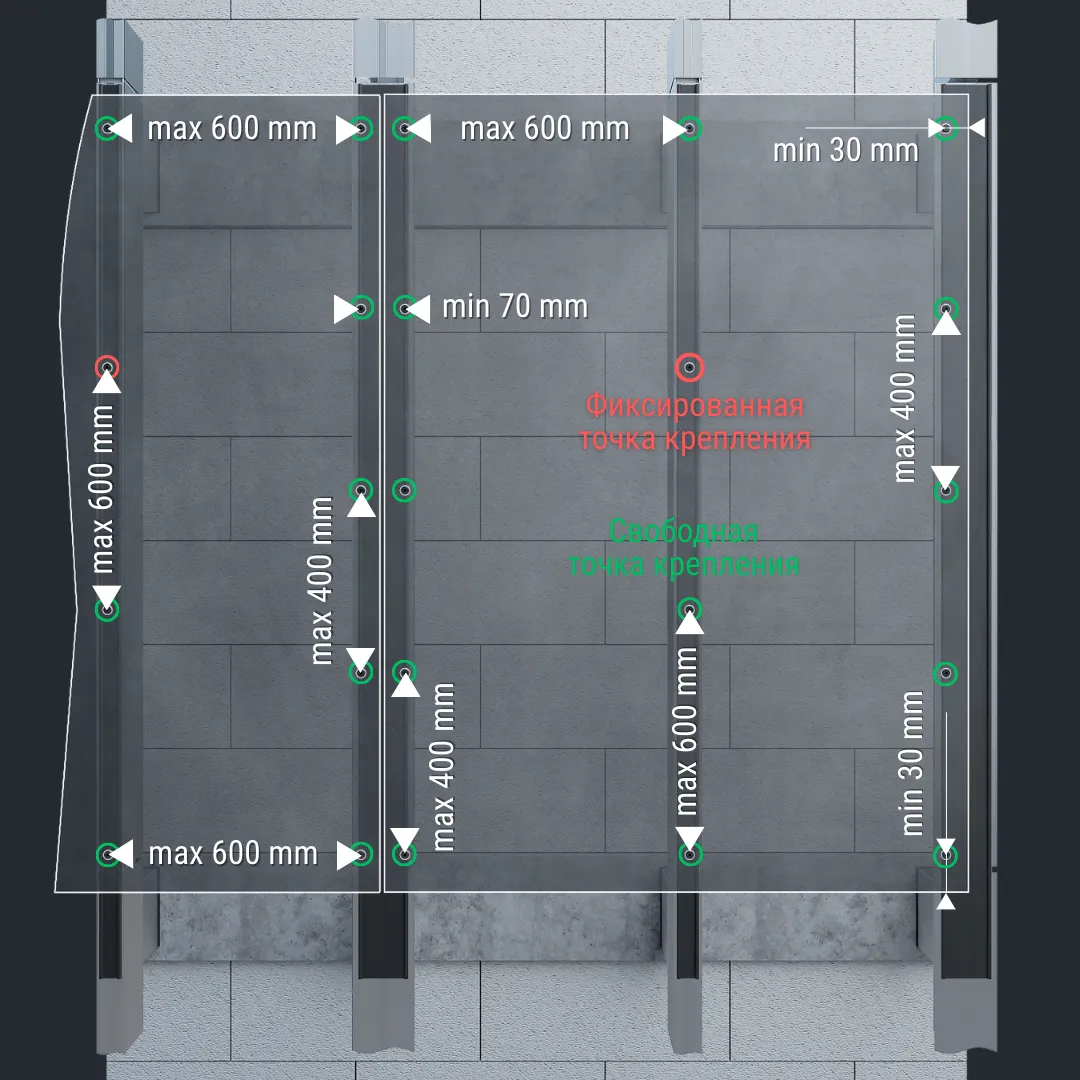

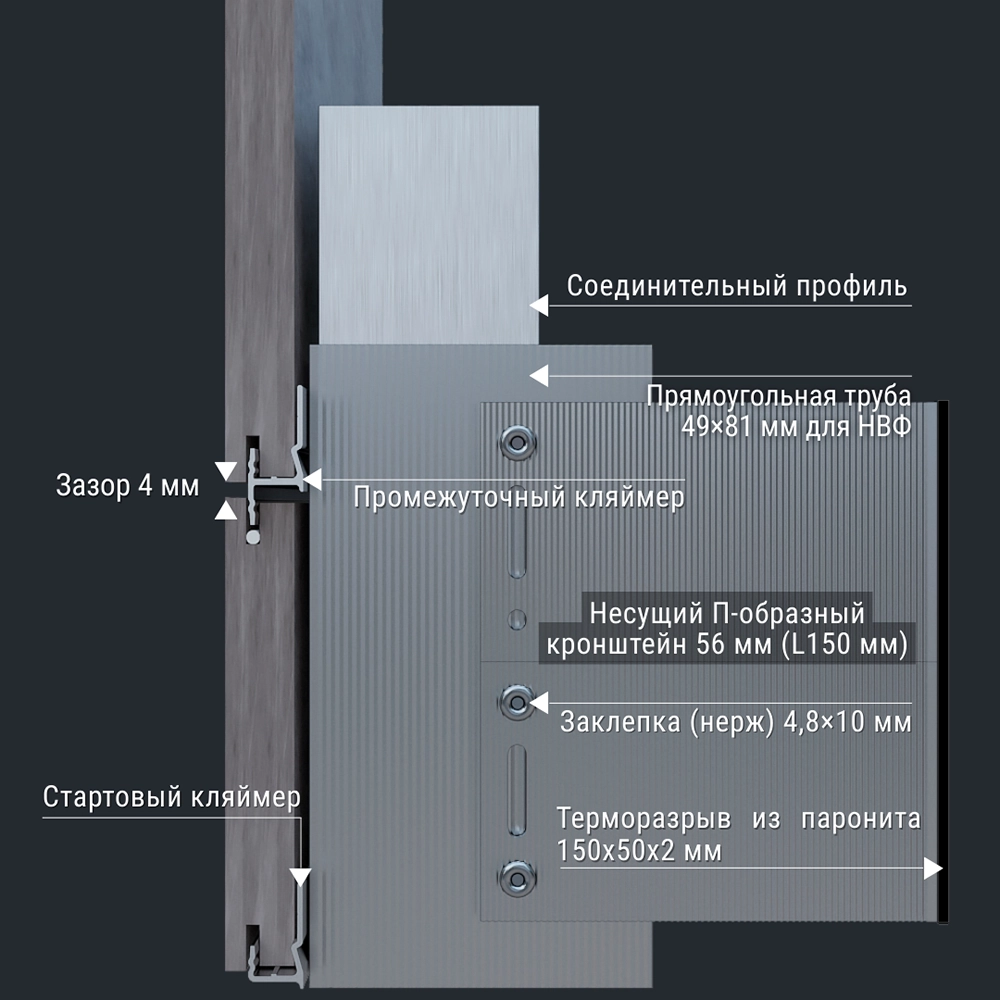

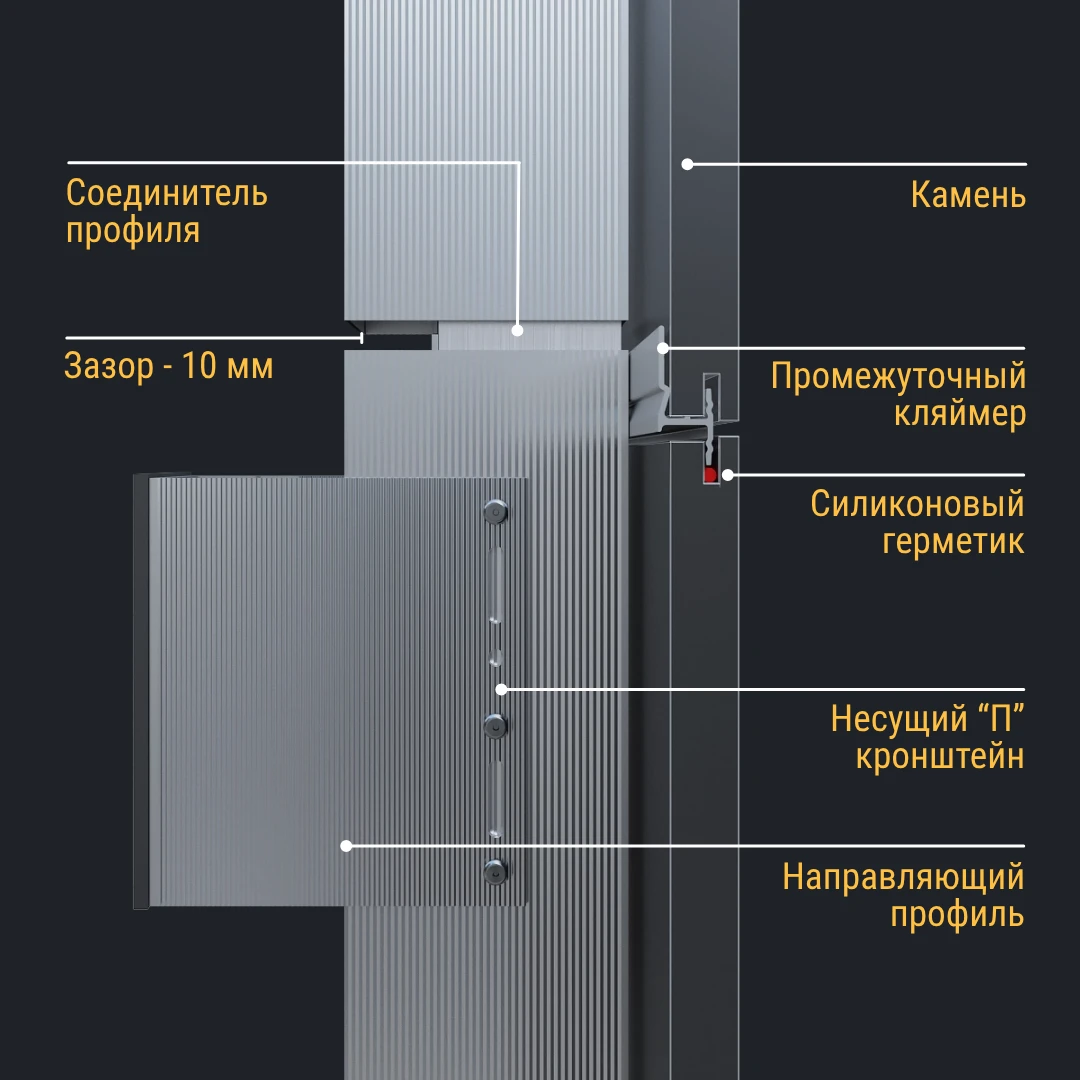

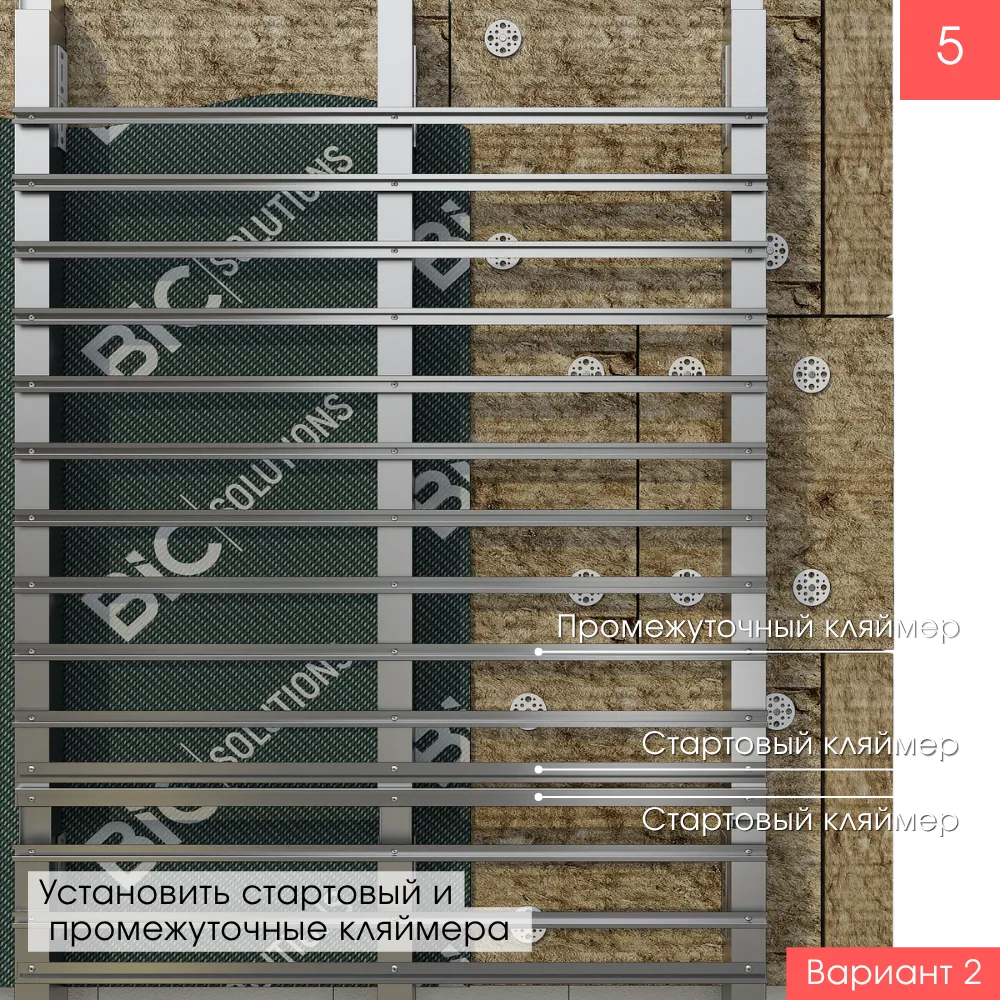

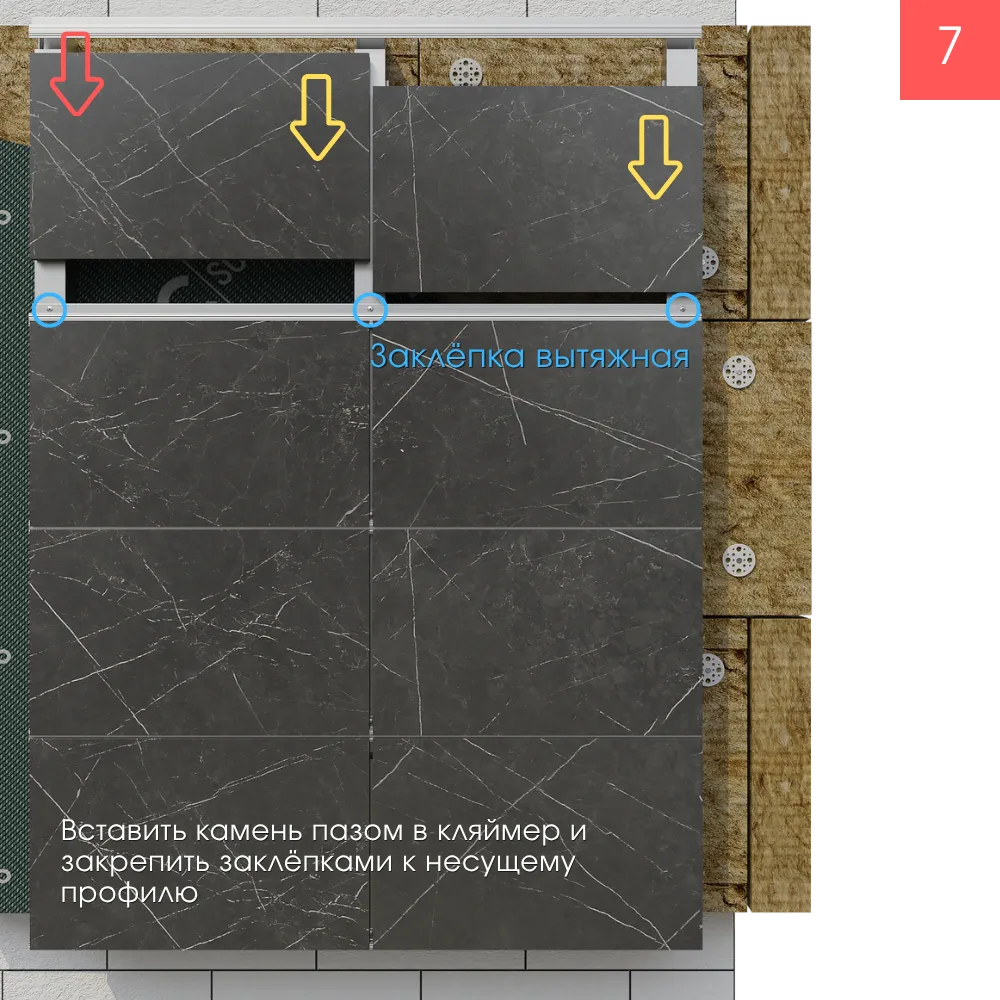

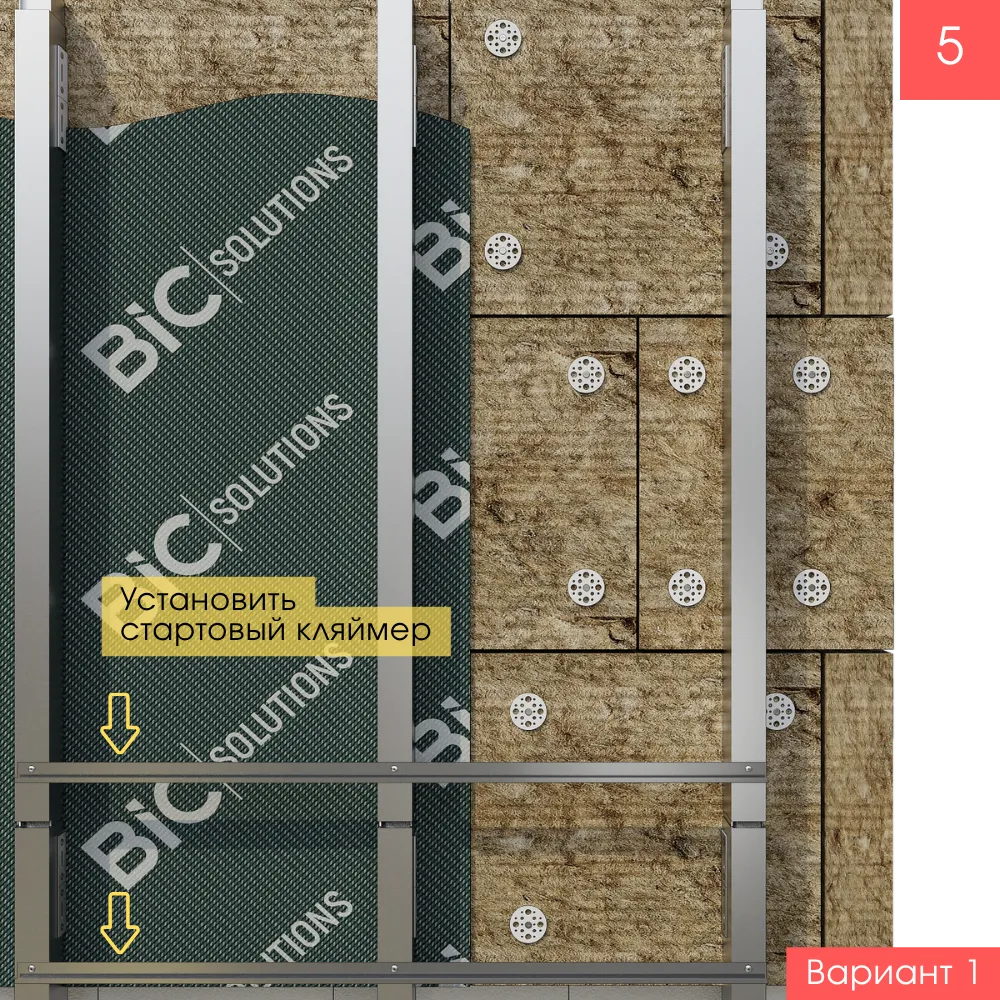

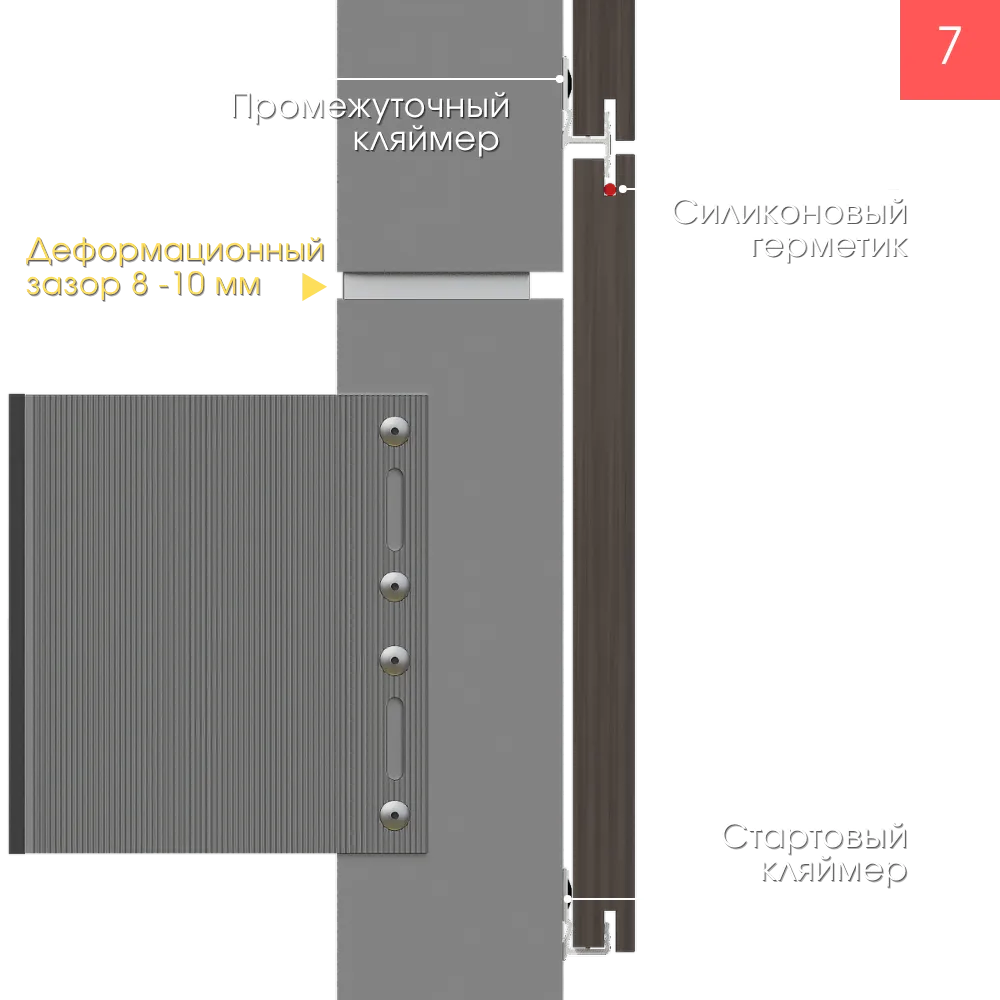

Алюминиевая подконструкция + натуральный / искусственный камень
ШАГ - 1
В пазы несущих кронштейнов установить вертикальные направляющие профили
ШАГ - 2

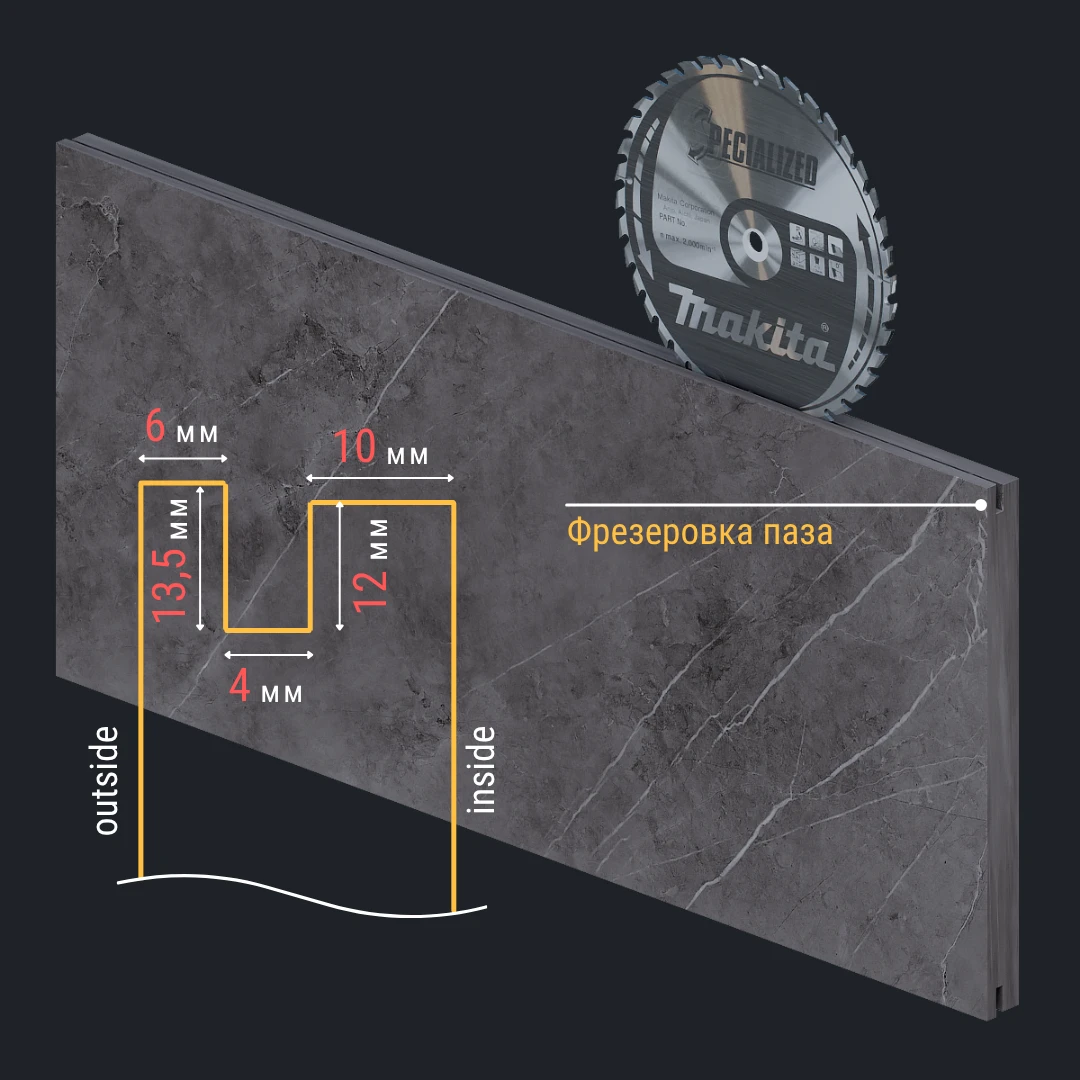

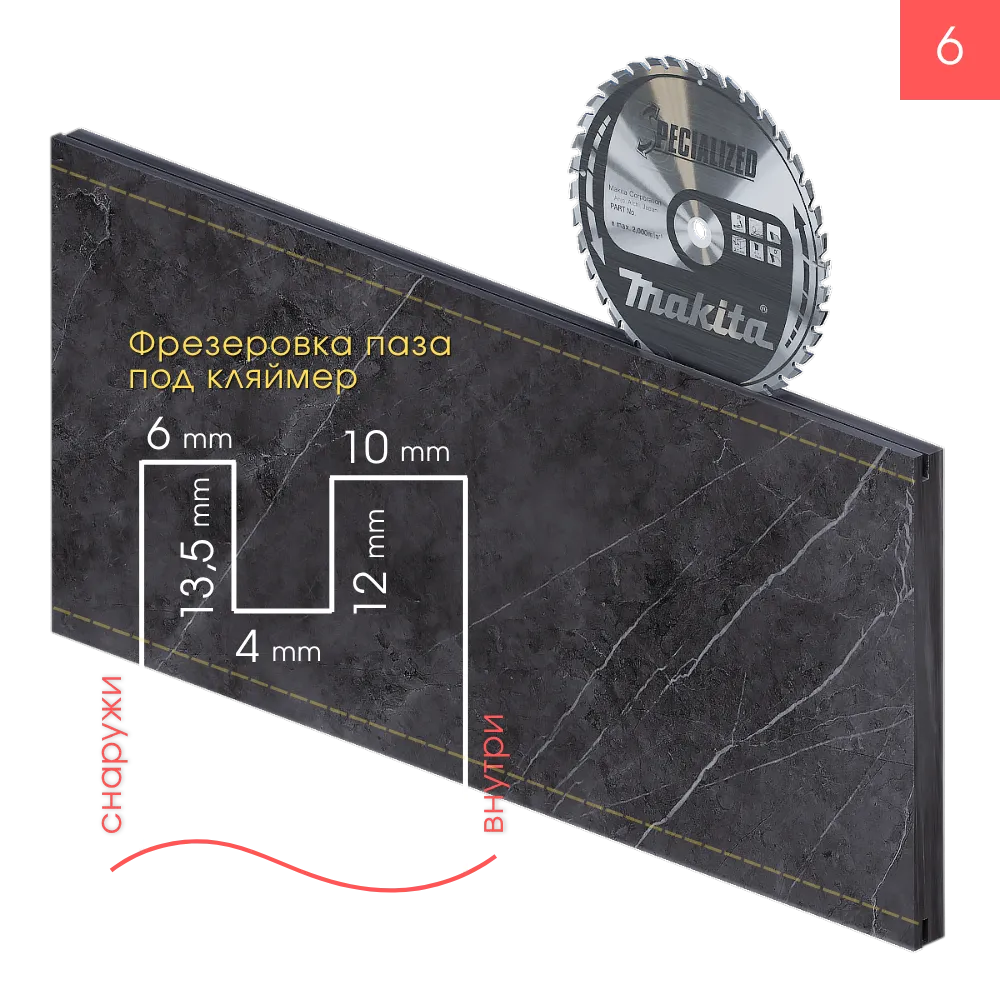

Фрезеровать в камне технологический паз согласно проекту
ШАГ - 3

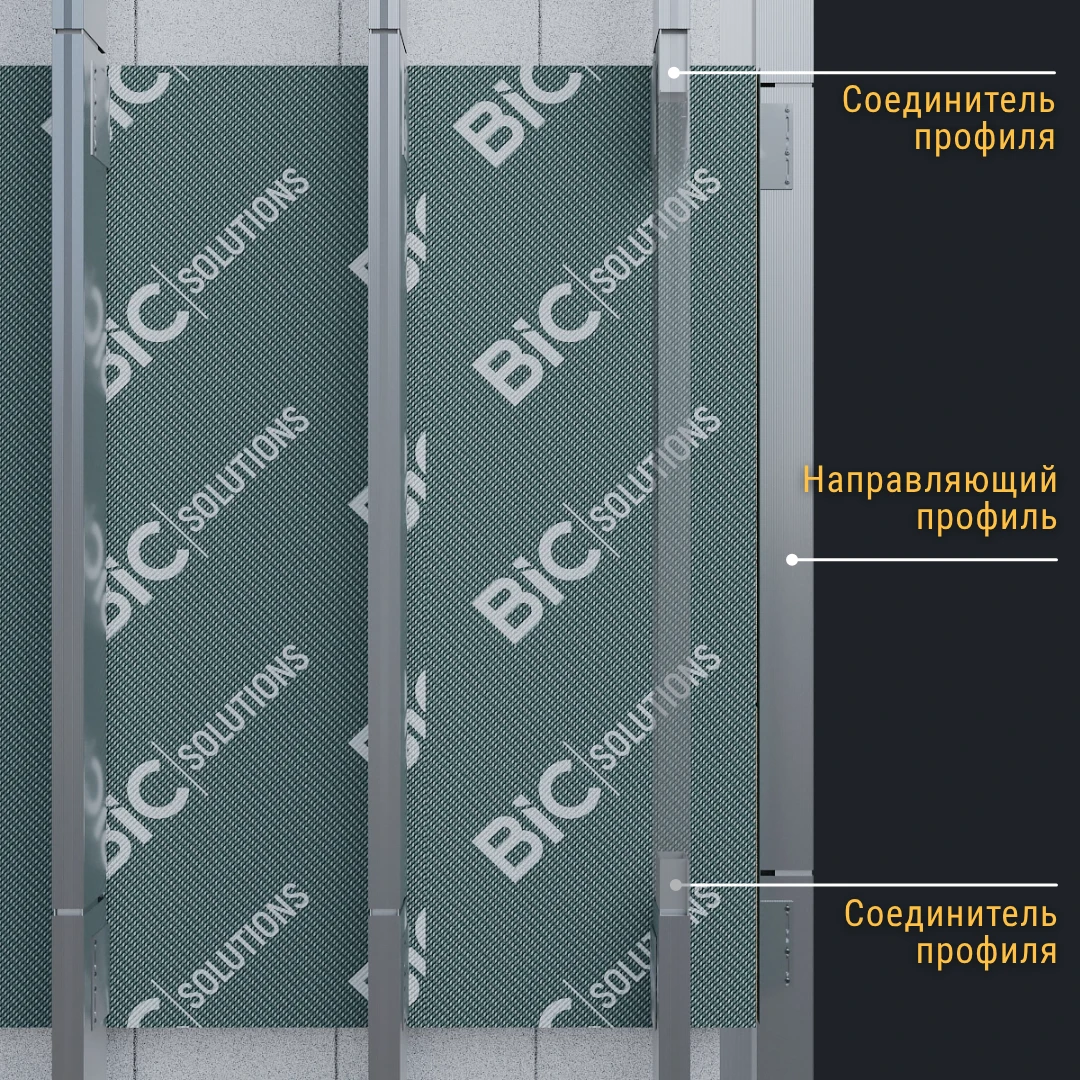

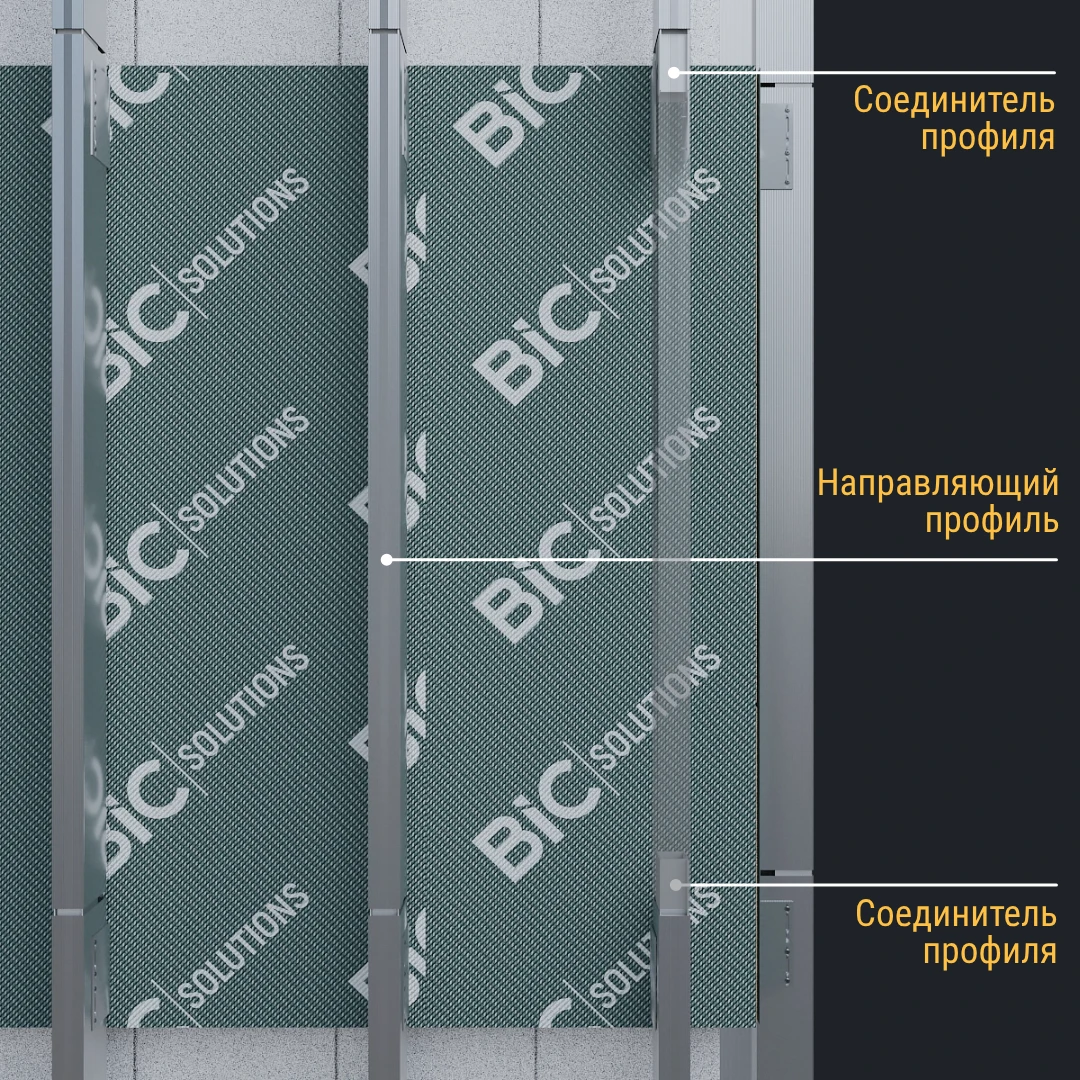

При установке прямоугольных труб заложить во внутрь соединительный профиль
ШАГ - 4

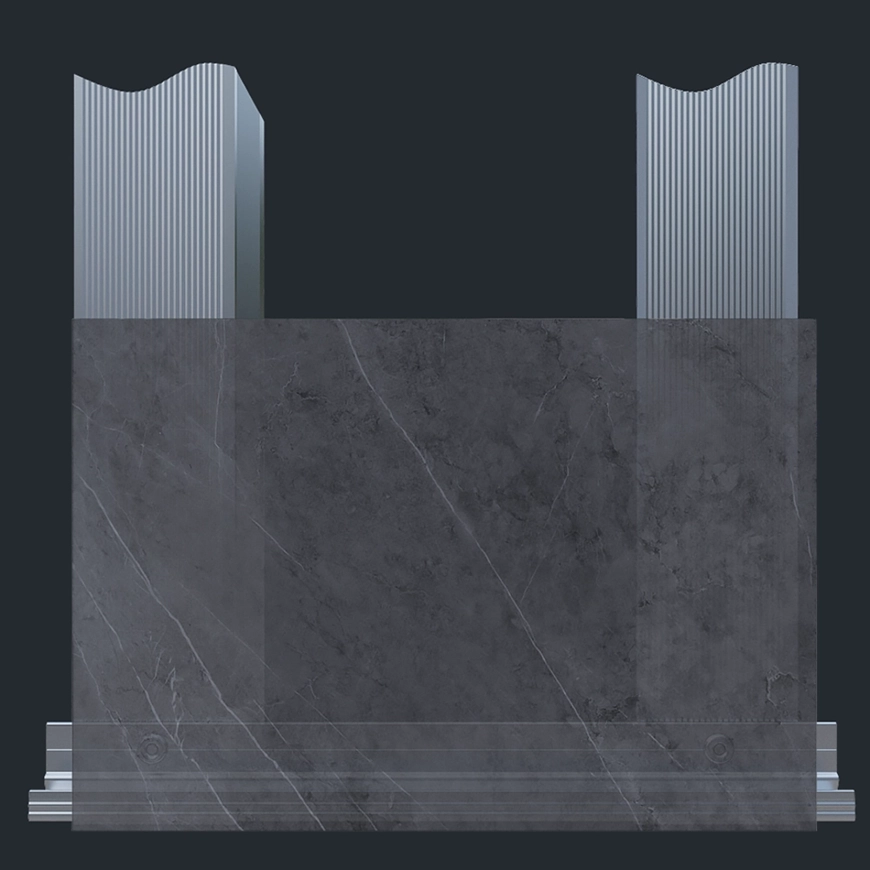

Установить каменную плиту в стартовый кляймер и зажать сверху промежуточным

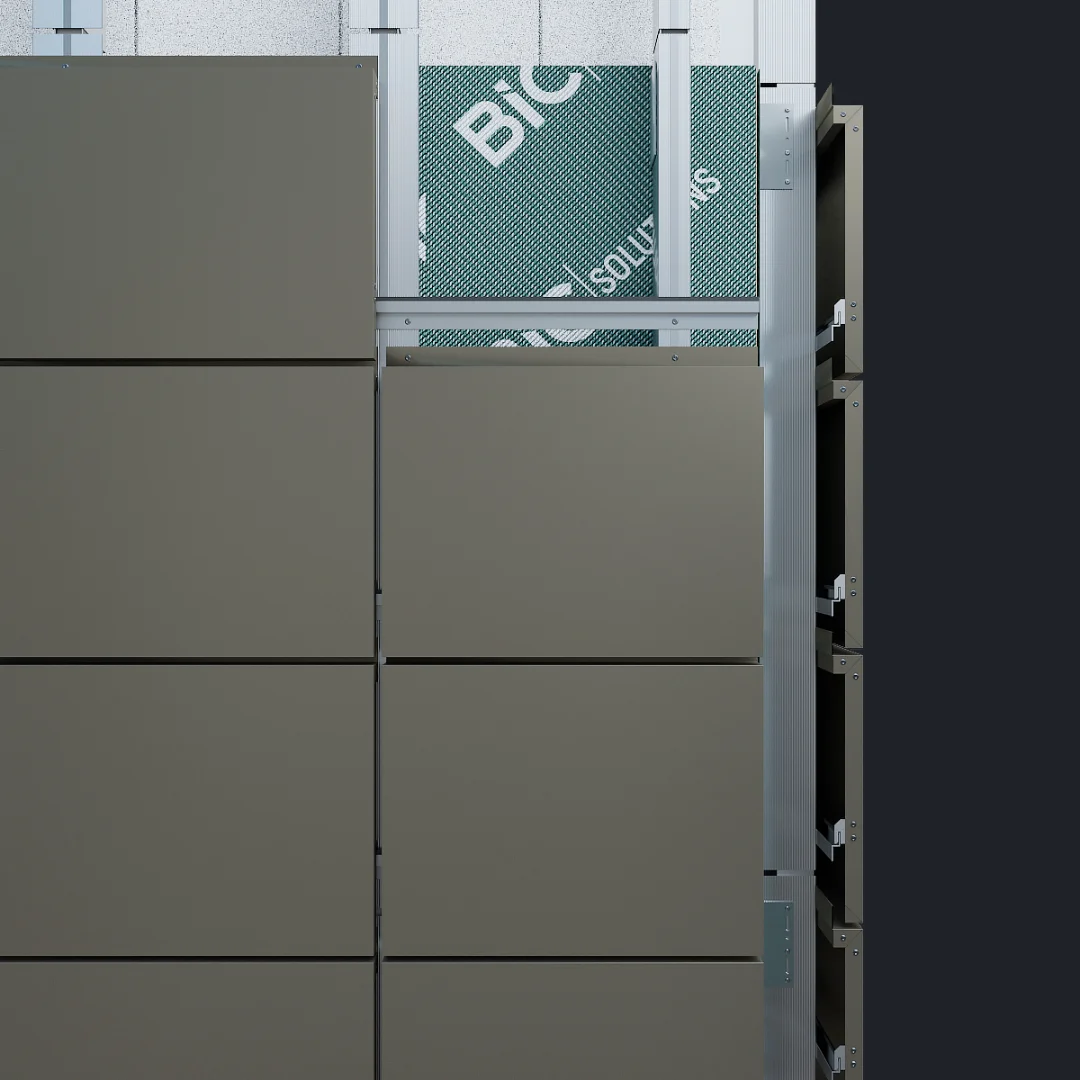

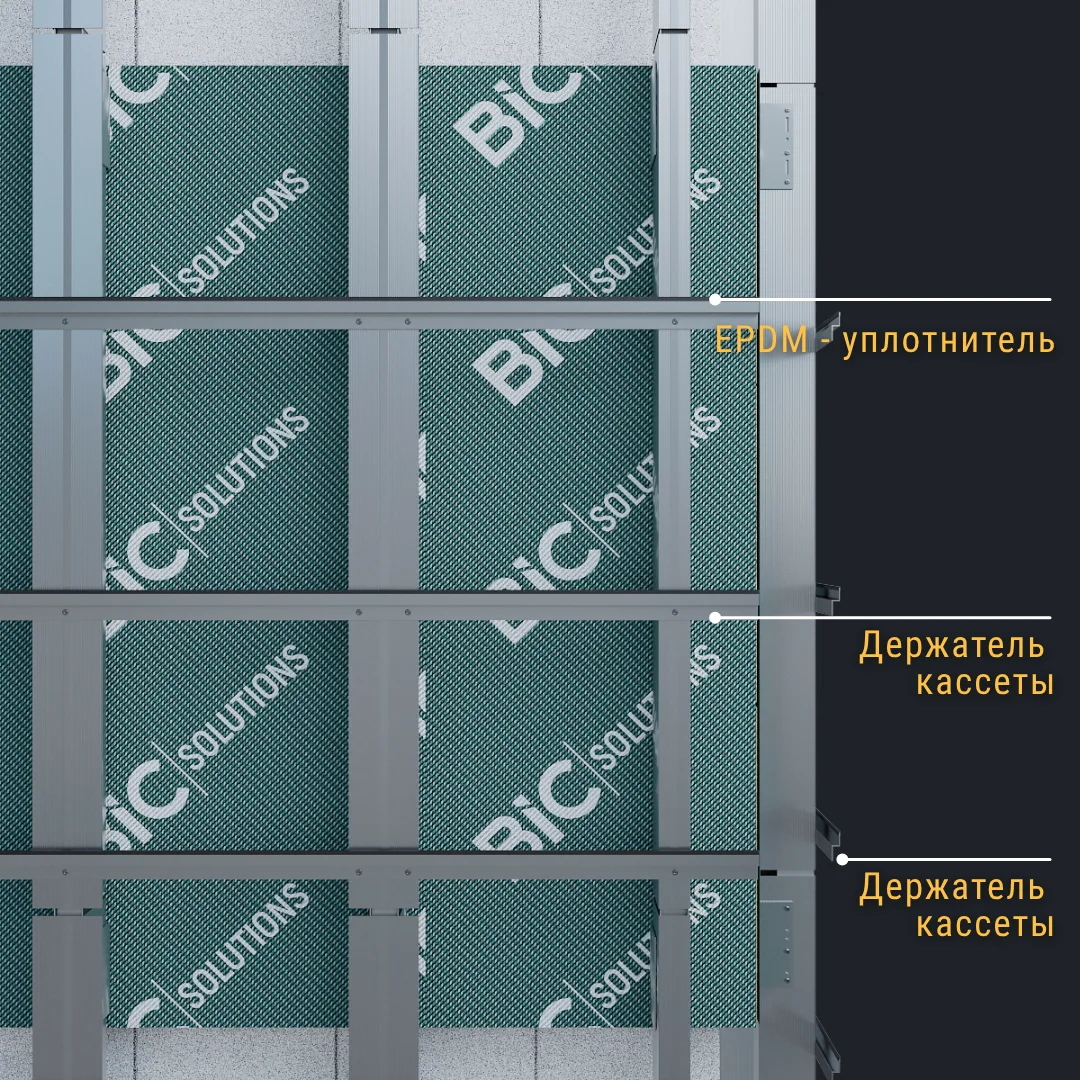

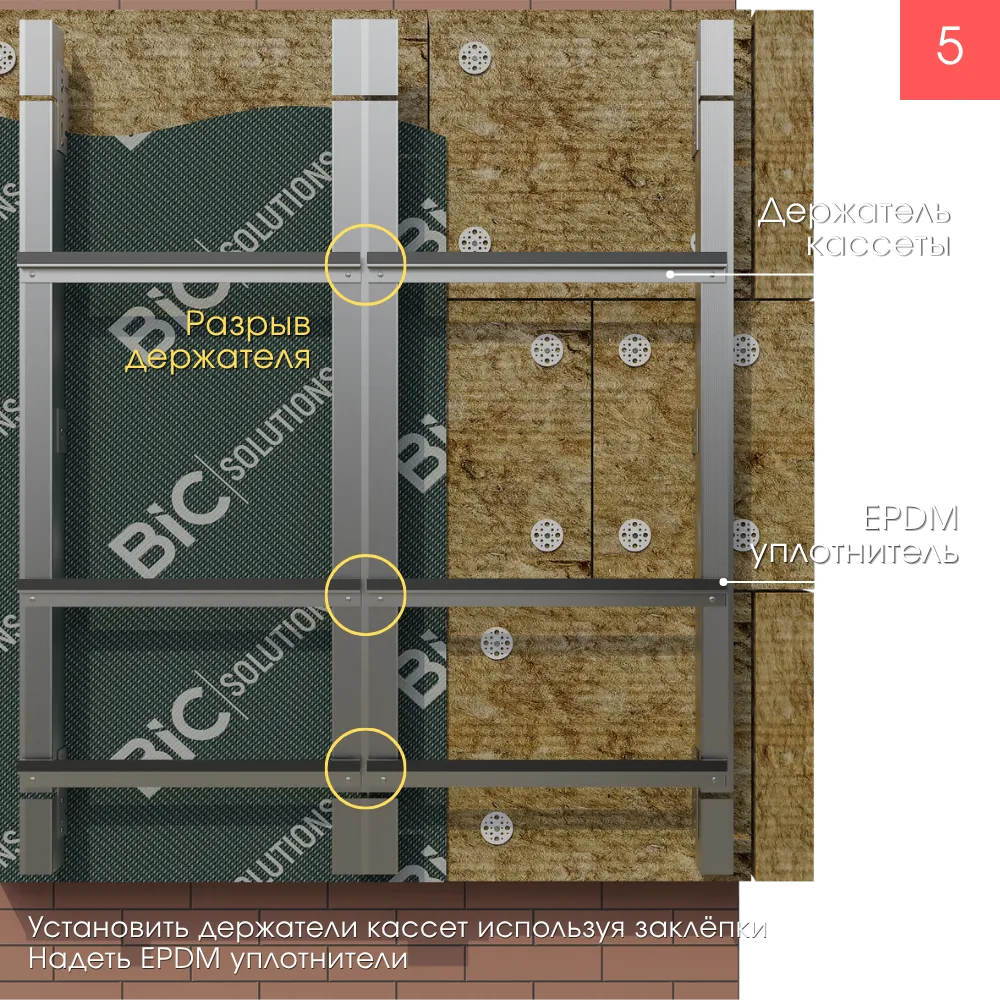

Алюминиевая подконструкция + металлокассеты (АКП, СКП)
ШАГ - 1
В пазы несущих кронштейнов установить вертикальные направляющие профили
ШАГ - 2

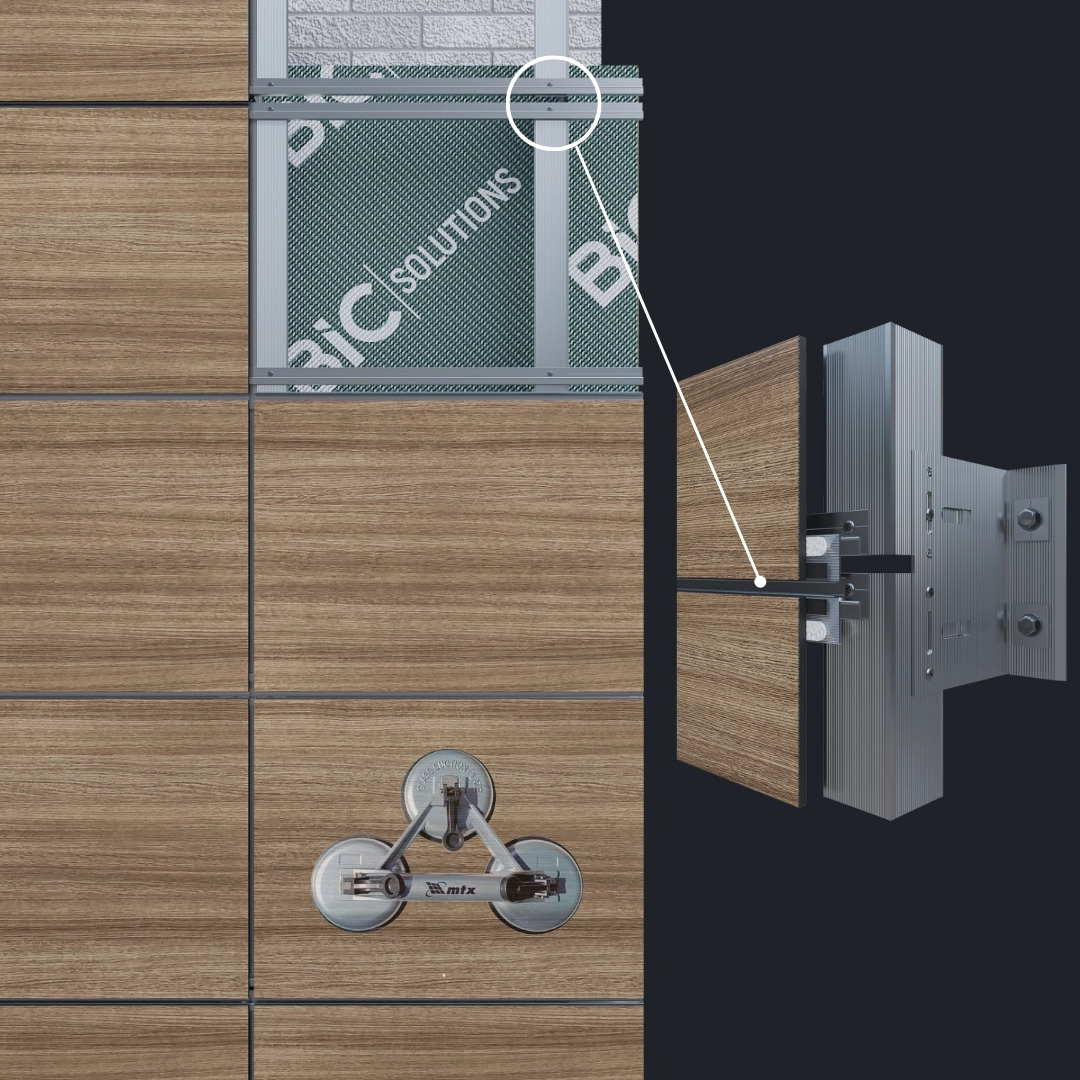

Установить горизонтальный держатель кассеты и надеть EPDM - уплотнитель
ШАГ - 3

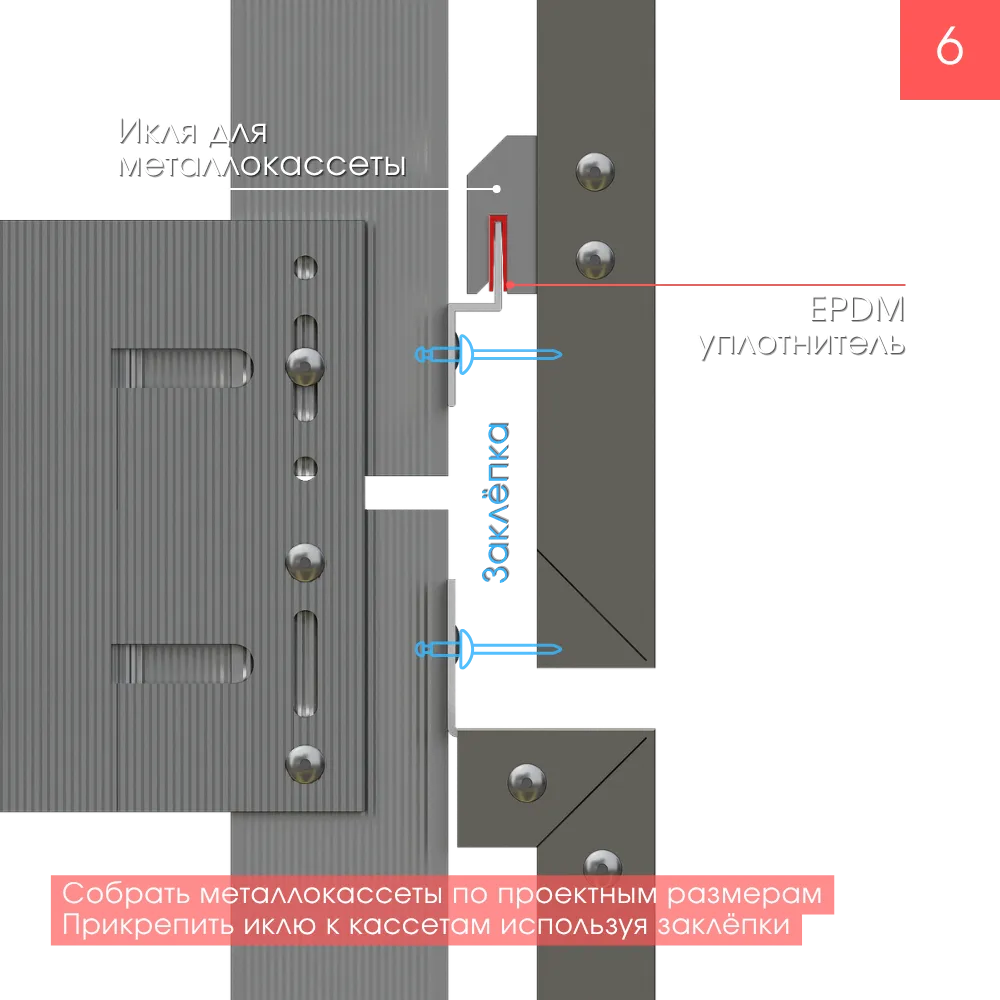

При изготовлении кассет прикрепить к кассете иклю/салазку
ШАГ - 4

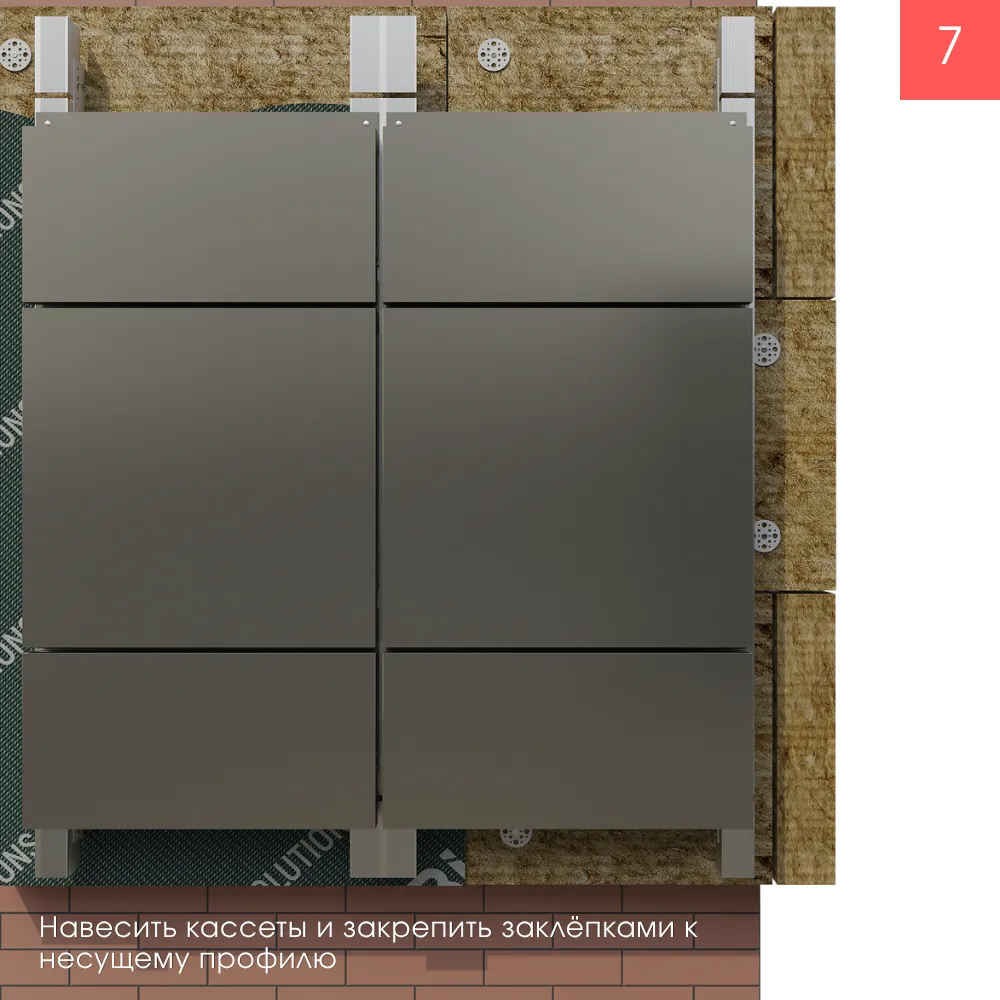

Прикрепить металлокассеты с иклей на горизонтальный держатель

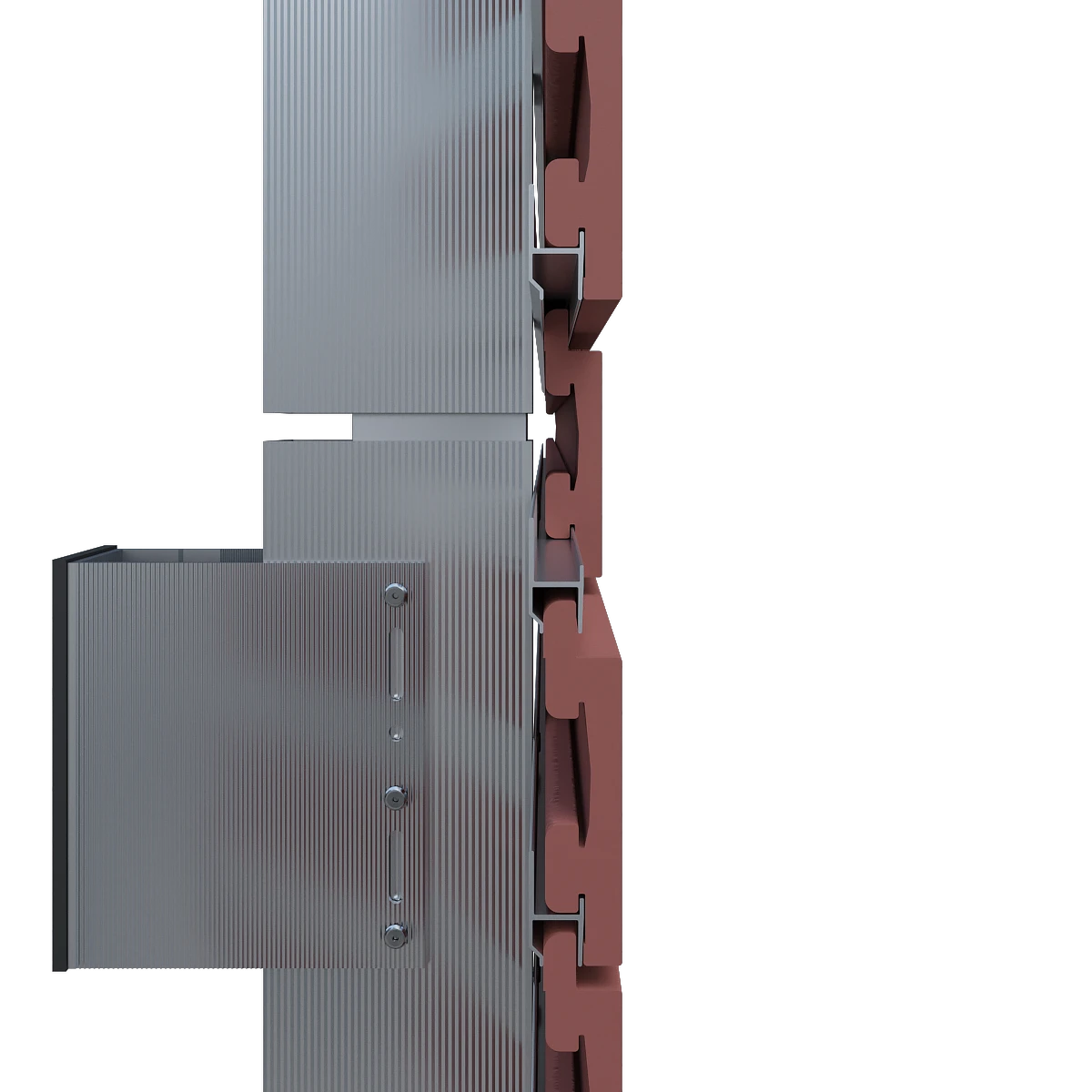

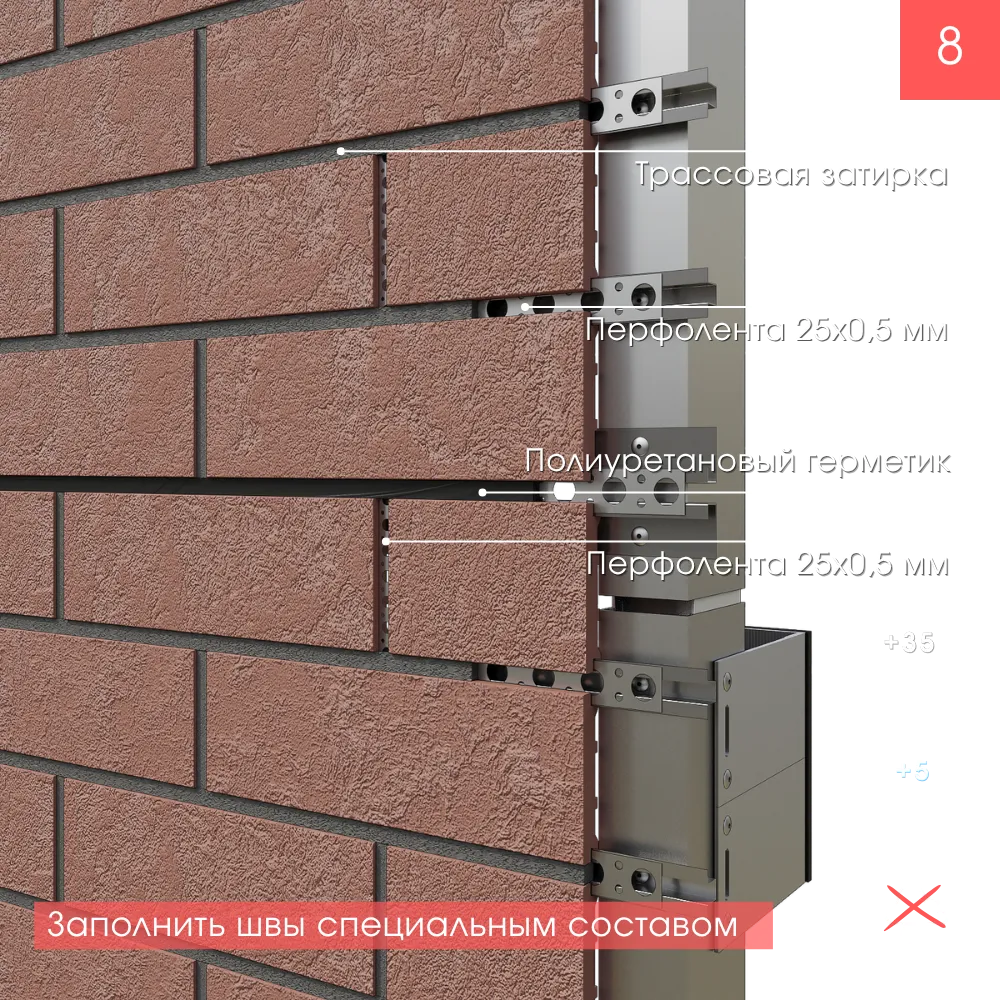

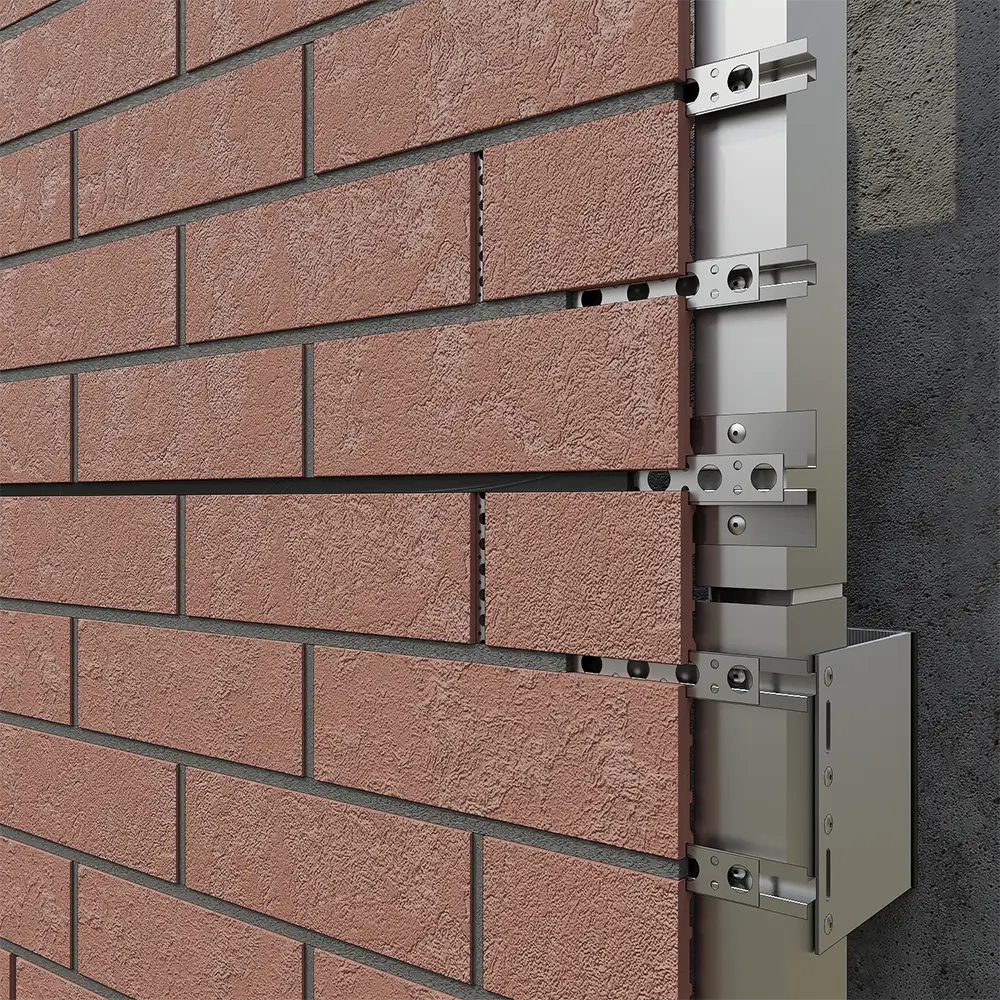

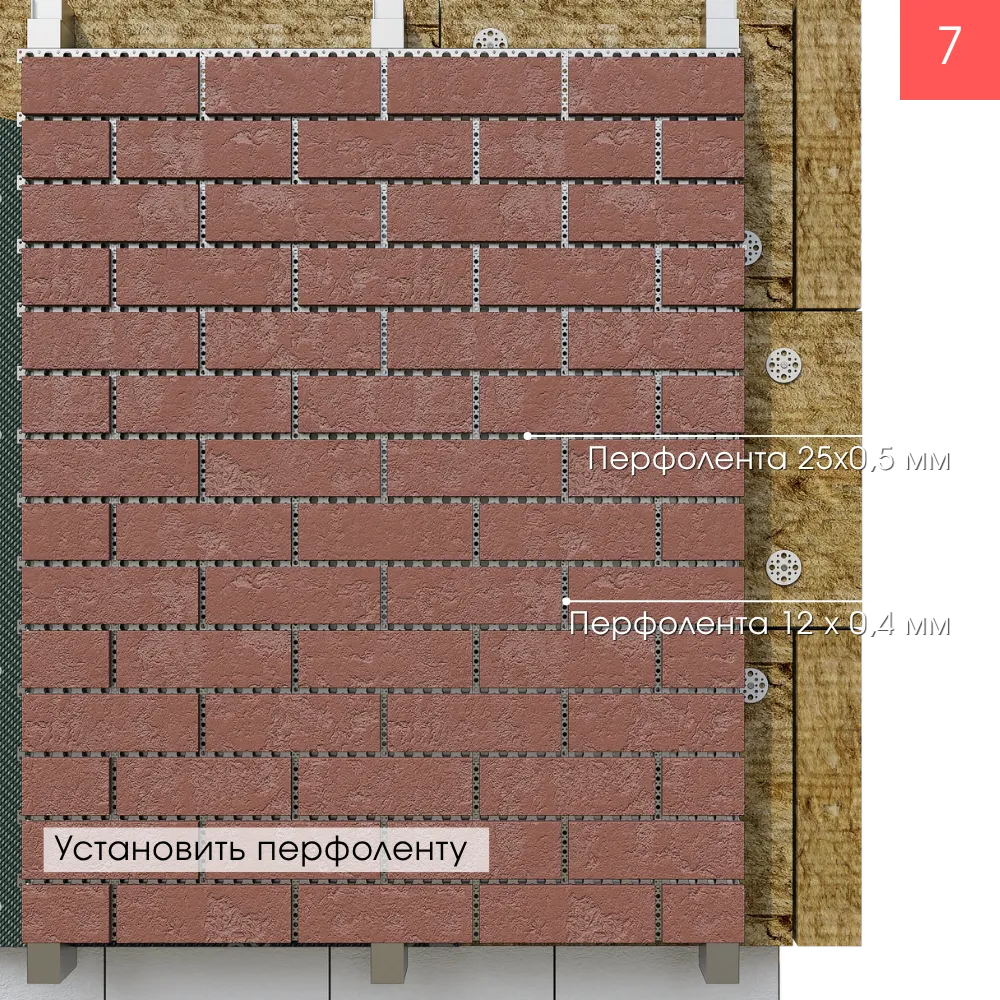

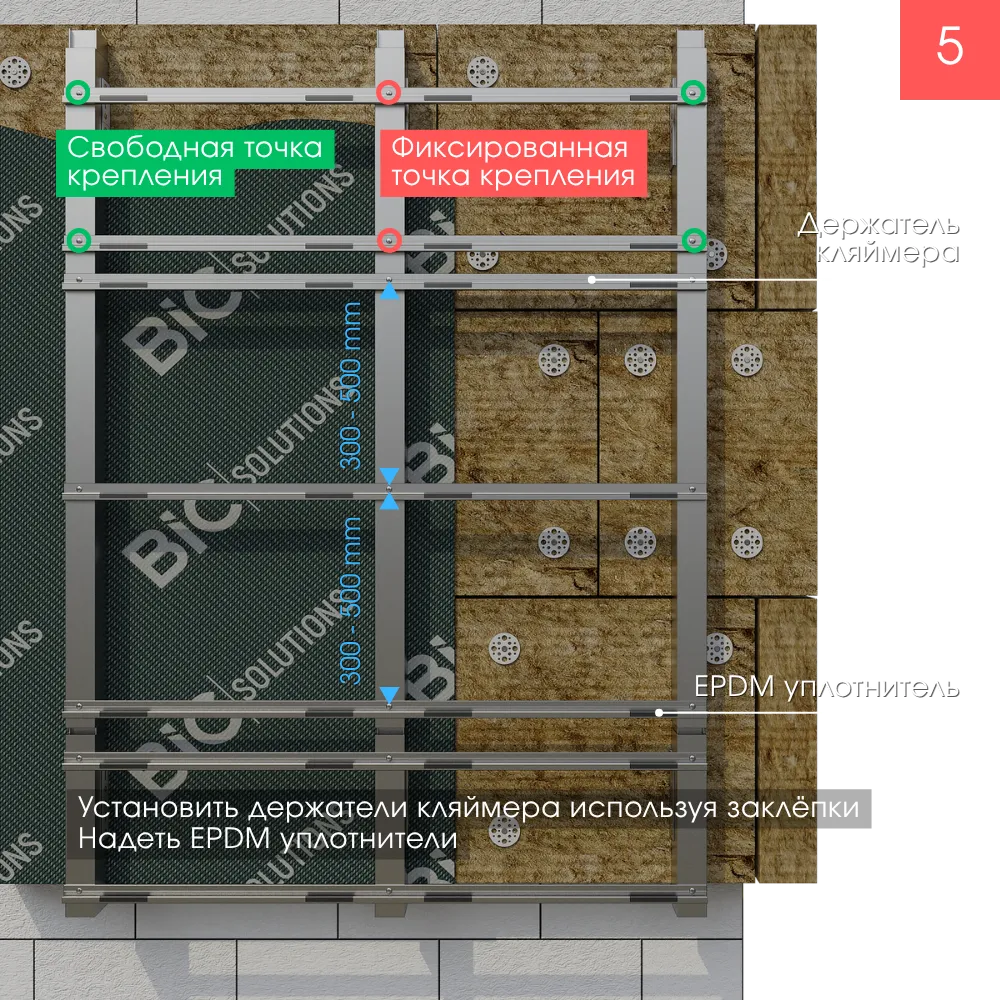

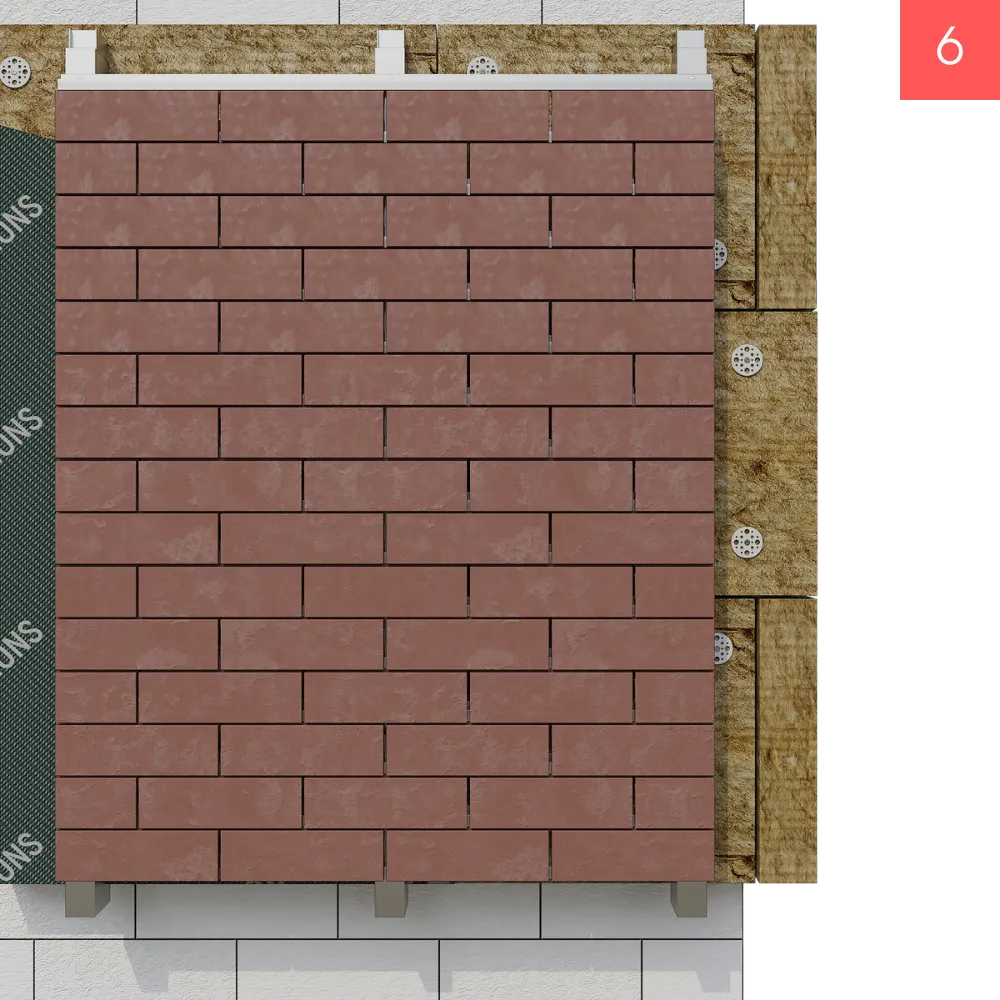

Алюминиевая подконструкция + клинкерная плитка
ШАГ - 1
В пазы несущих кронштейнов установить вертикальные направляющие профили
ШАГ - 2

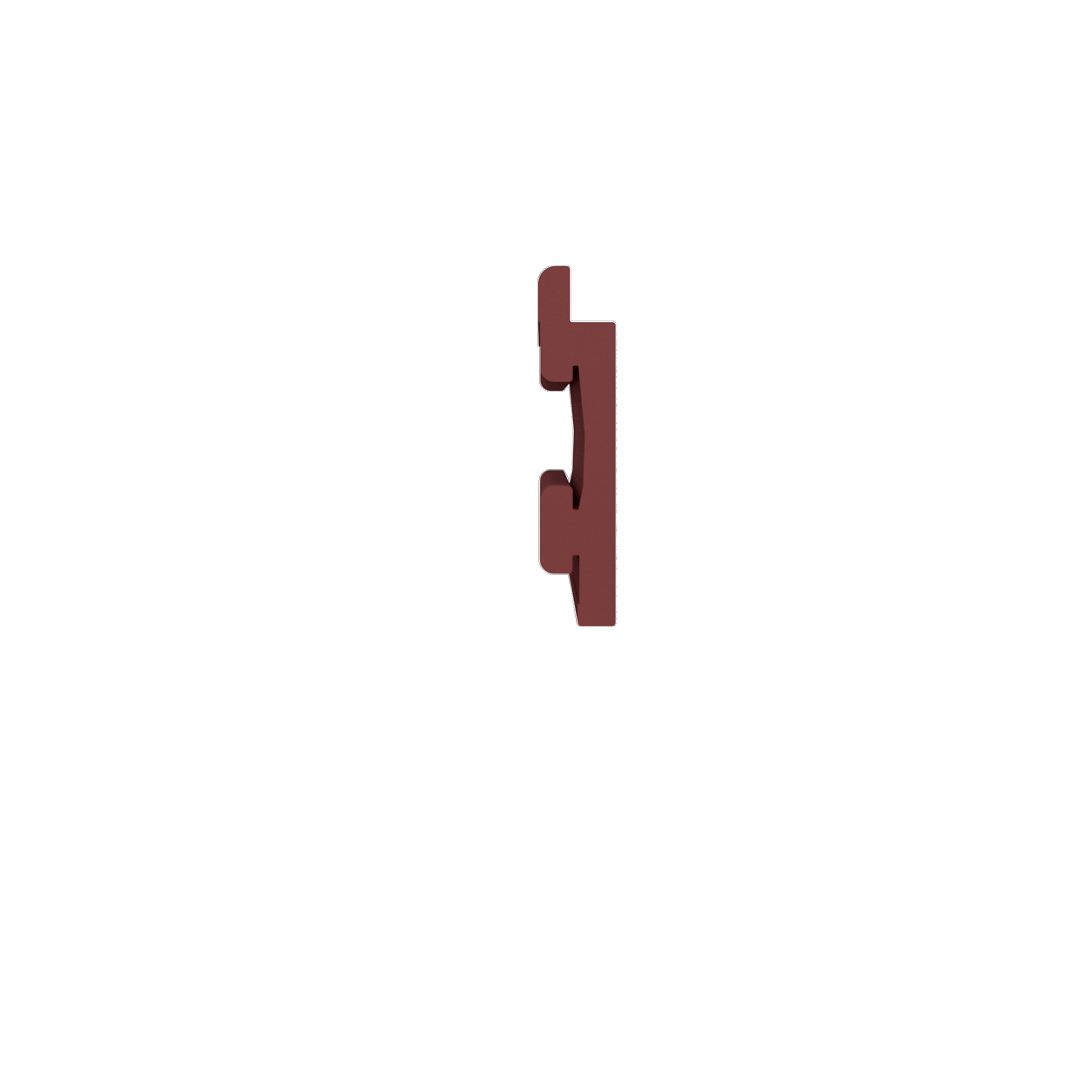

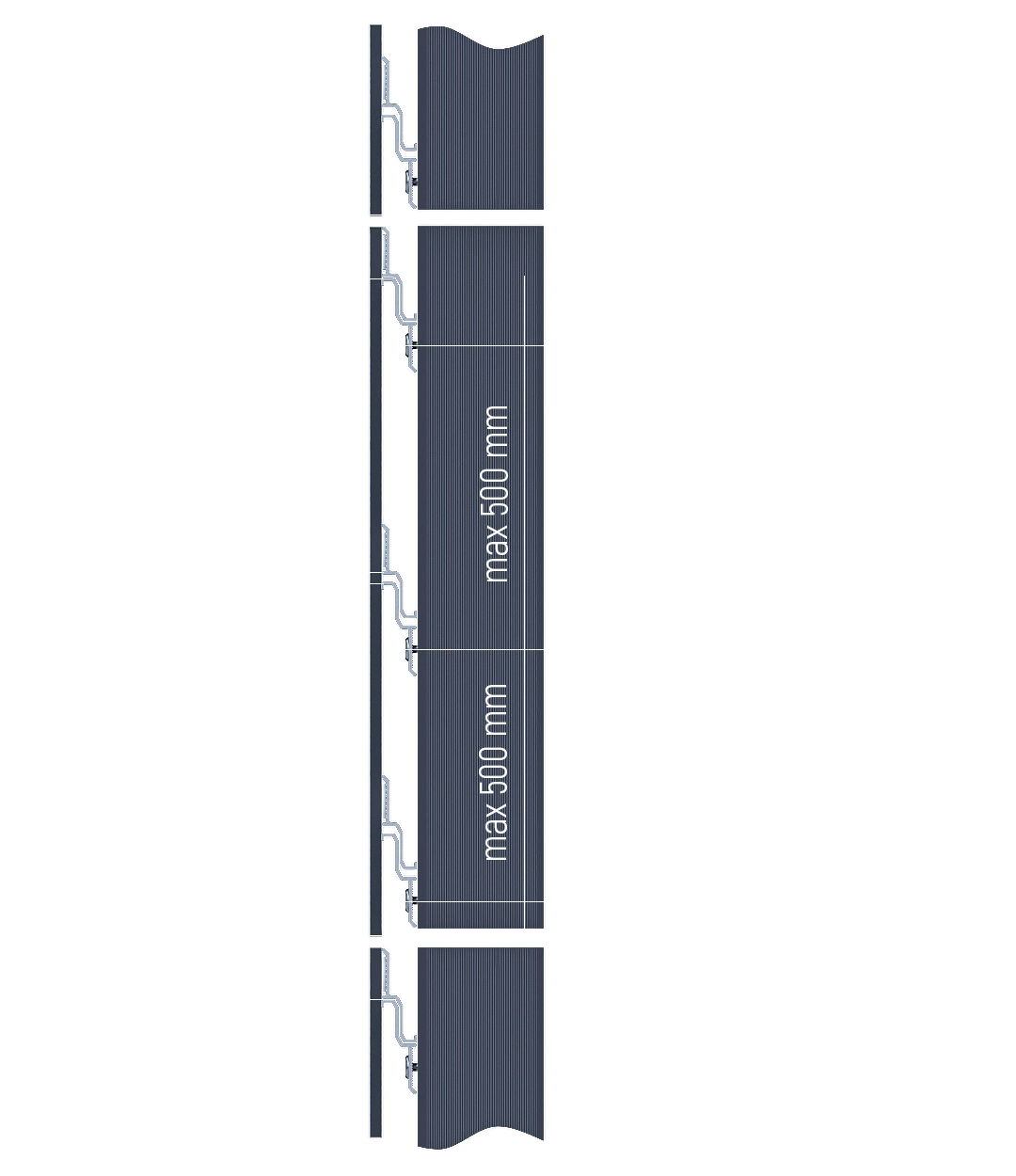

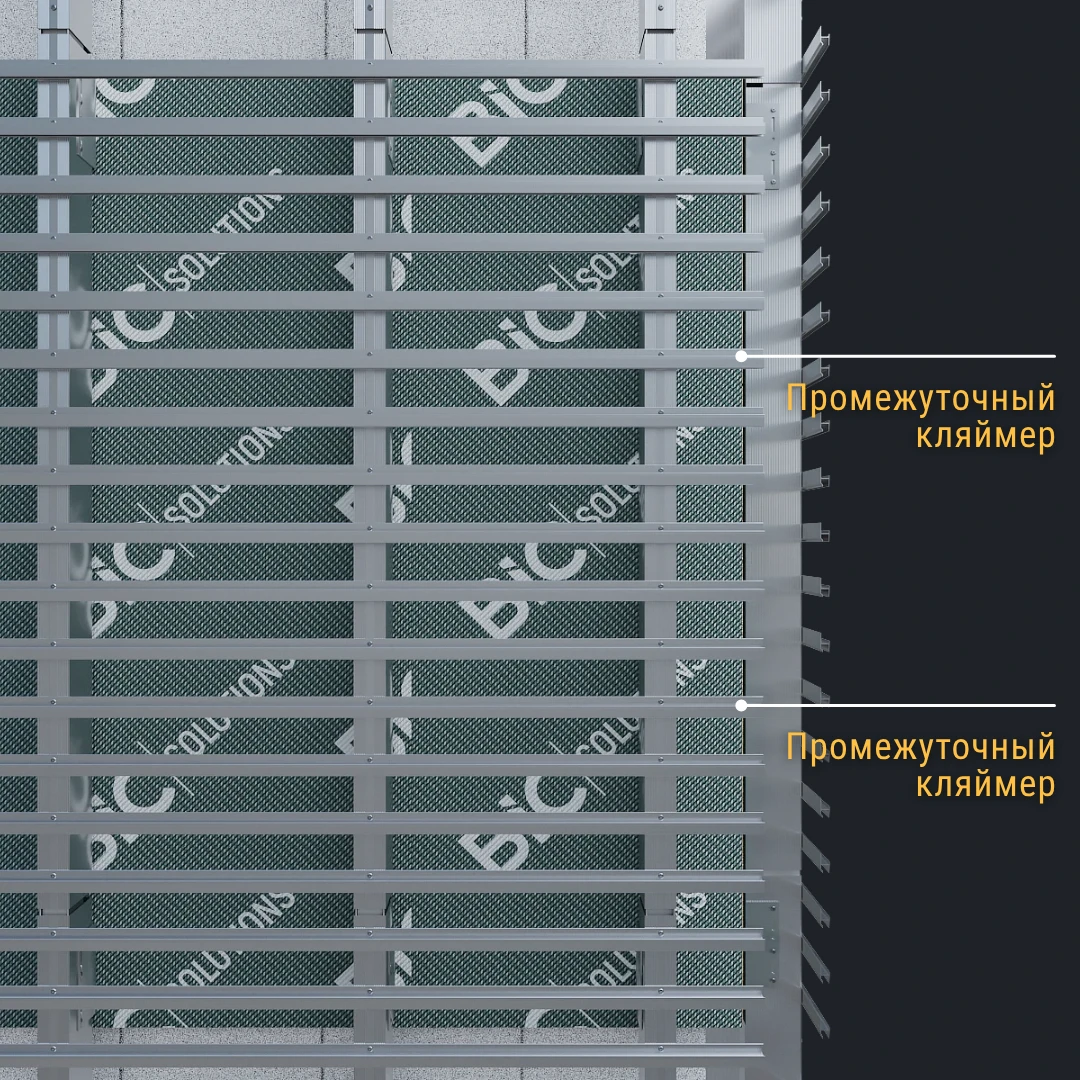

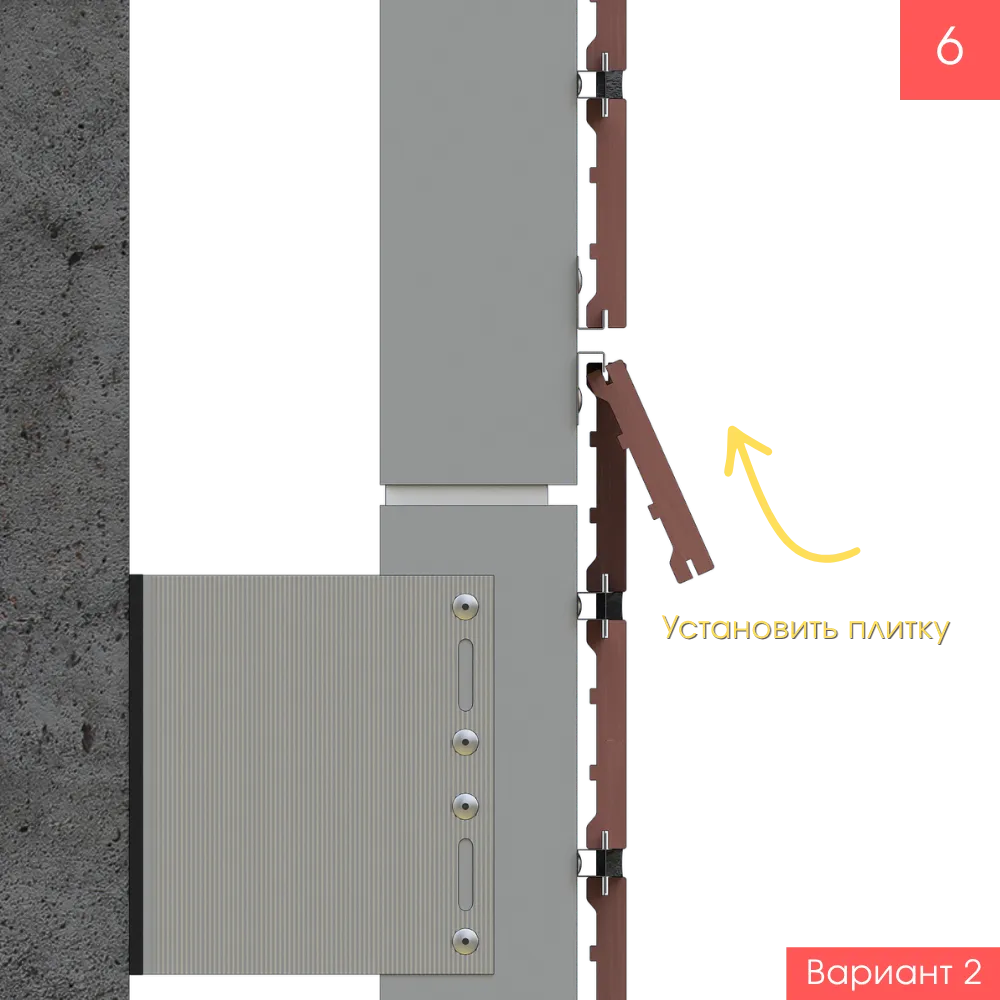

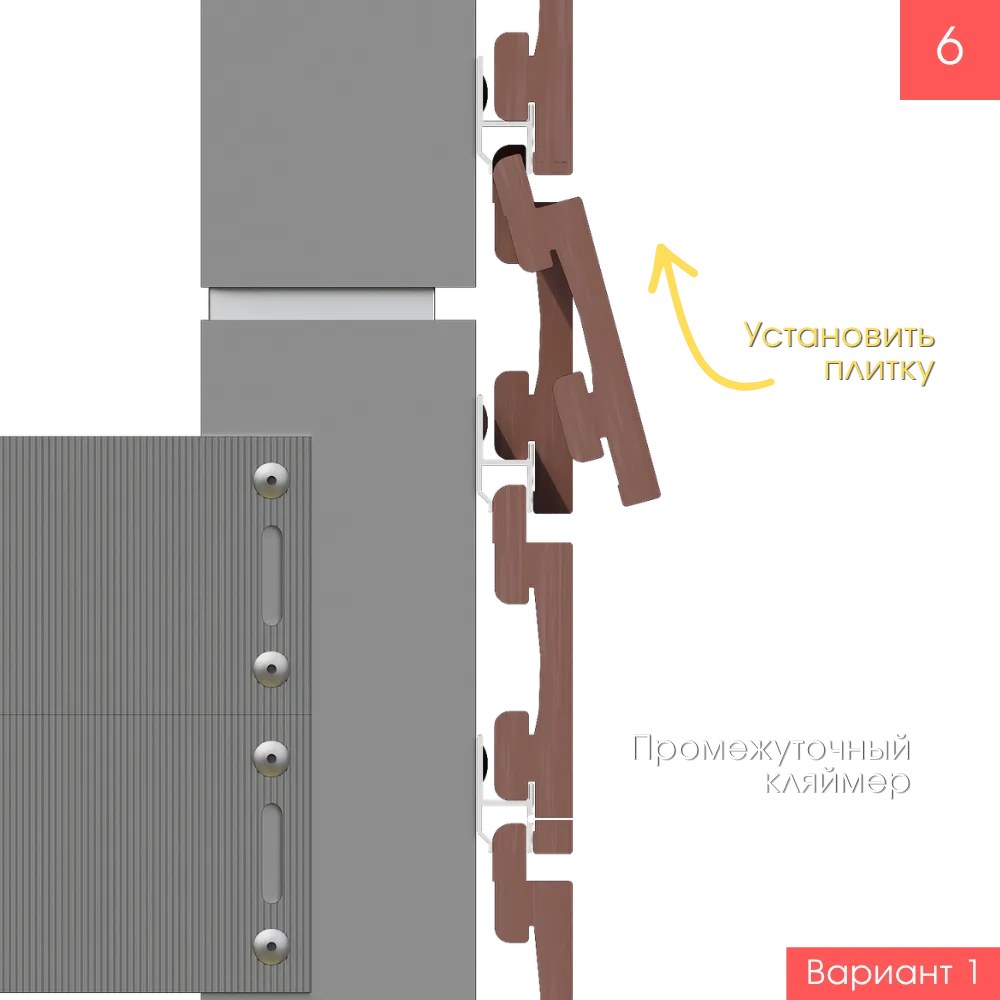

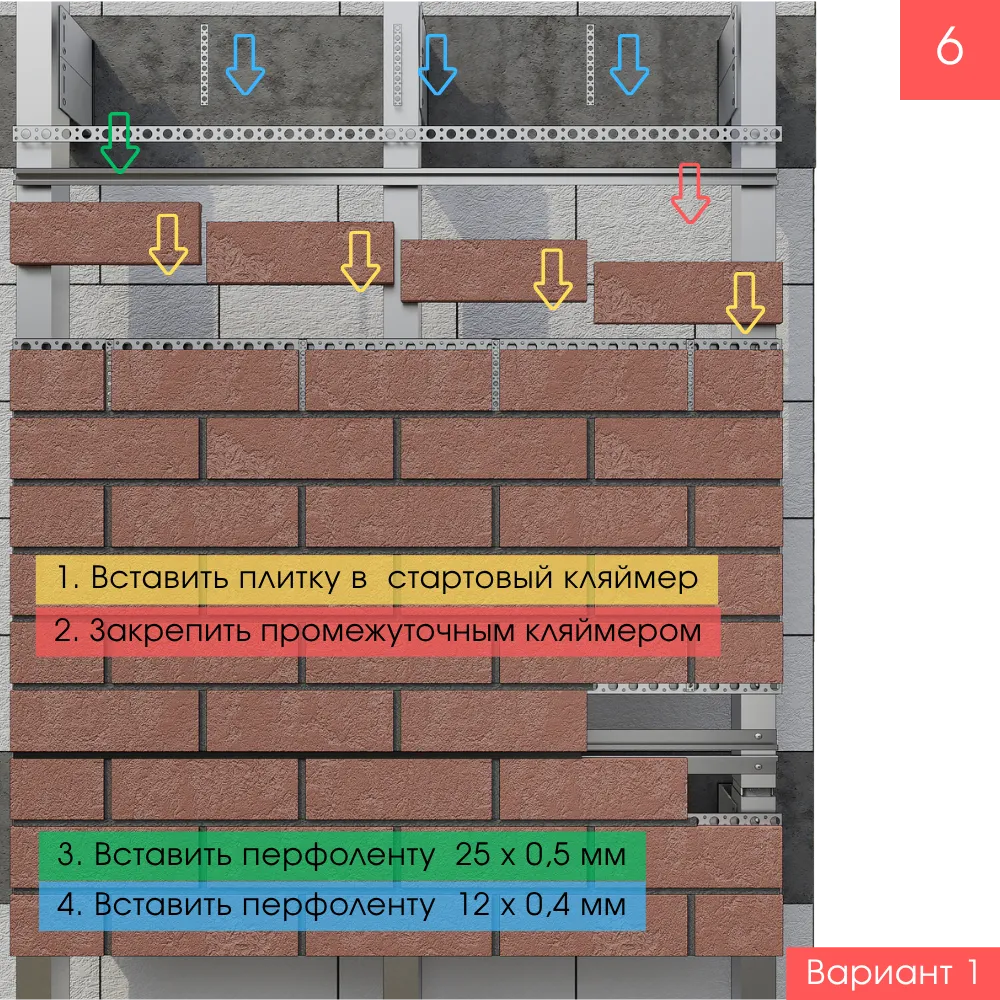

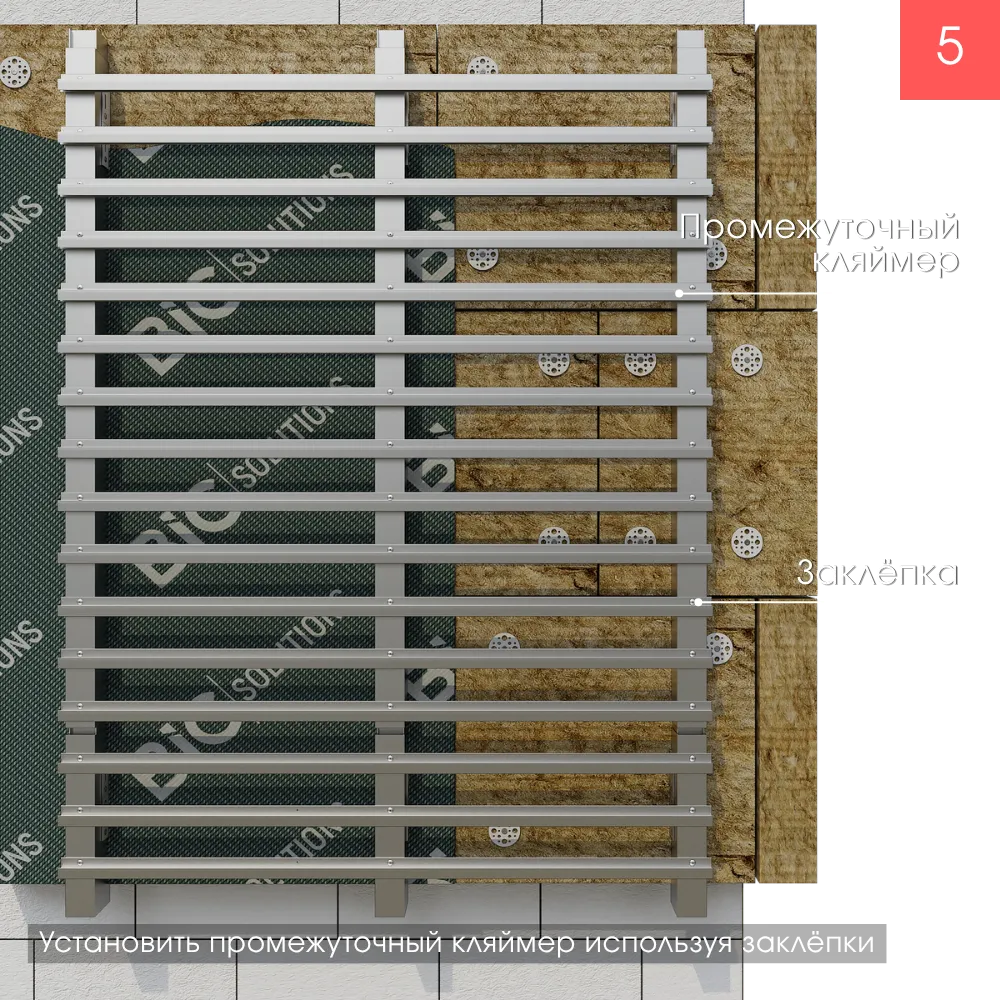

Прикрепить к направляющим промежуточный кляймер паз-гребень
ШАГ - 3

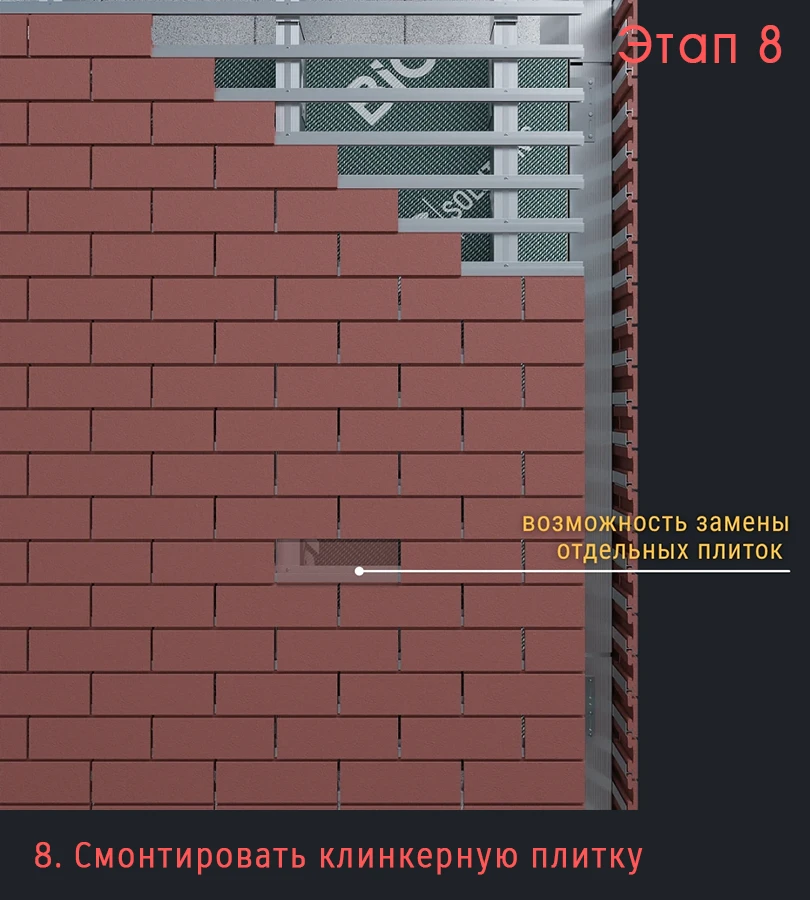

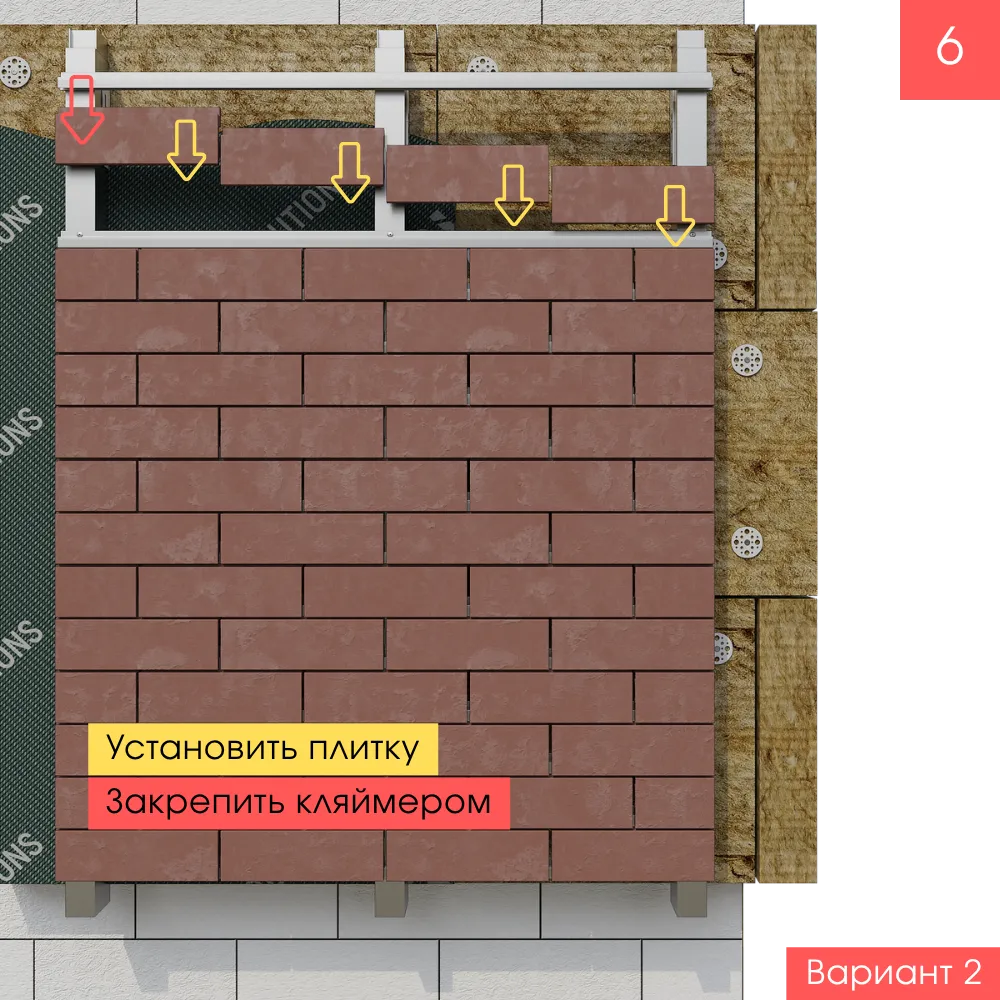

Вдеть клинкерную плитку в пазы кляймера, учитывая размер зазоров
ШАГ - 4
Возможен быстрый монтаж/демонтаж отдельного участка фасада
